Traditionelle sphärische Linse erzeugt sphärische Aberration. Sphärische Linsen haben eine unbefriedigende Eigenschaft (sogenannte sphärische Aberration), die zu einer stärkeren Beugung führt, je weiter die Lichtstrahlen von der optischen Achse der Linse entfernt sind, und sphärische Aberration führt zu einer verminderten Bildschärfe. Die Form einer asphärischen Linse ist optimiert und weist hervorragende Abbildungseigenschaften auf. Der Hauptvorteil ist die Fähigkeit, sphärische Aberrationen zu korrigieren. Asphärische Linsen können nicht nur sphärische Aberrationen effektiv beseitigen, sondern auch andere Formen von Aberrationen, die von Linsen erzeugt werden. Asphärische Linsen sind mit einem einzigen Element konstruiert, was dazu beiträgt, die Anzahl der Linsen in optischen Mehrlinsenkomponenten zu reduzieren. Mit anderen Worten, asphärische Linsen haben komplexere Oberflächen als herkömmliche Linsen, die Kugeln haben.
Das asphärische Ertrinken und Polieren von Ecoptik ähnelt dem von sphärischen Linsen. Zunächst wird die Form der Oberfläche durch Überflutung bestimmt, und dann wird die Rauheit der asphärischen Oberfläche durch Polieren garantiert. Die Formabweichung wird bei der Korrektur des Polierens reduziert. Als nächstes kommt der Wüstenbildungsprozess. Im Polierprozess der asphärischen Oberfläche wird die Änderung des Krümmungsradius der asphärischen Oberfläche hauptsächlich gelöst. Durch kontinuierliches Feinpolieren, Justieren und andere wiederholte Operationen, um sicherzustellen, dass jede Linse die Genauigkeitsanforderungen erfüllt.
Die Reduzierung der Gesamtzahl der Komponenten hilft nicht nur, die Größe oder das Gewicht des Systems zu reduzieren, sondern vereinfacht auch den Montageprozess. Dadurch ist das Design kompakter und leistungsfähiger als vergleichbare Systeme, die auf sphärischen Linsen basieren. Die Integration von Asphären in Anwendungen wie die Fokussierung der Leistung von Laserdioden kann nicht nur die

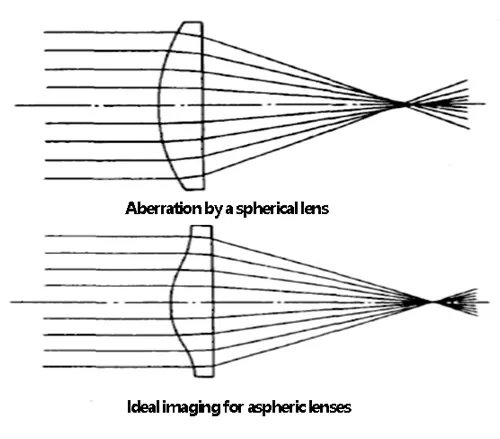

Die folgende Abbildung vergleicht die Fokuspunkte, die durch paralleles monochromatisches Licht erzeugt werden, das durch eine sphärische Linse fließt, bei der die Abbildungspunkte aufgrund von sphärischer Aberration unscharf sind, und eine asphärische Linse, bei der die Abbildungspunkte sehr klar sind. Daher kann asphärische Linse verwendet werden, um sphärische Linsengruppe zu ersetzen, um Orthodoxien zu korrigieren. Zum Beispiel können für Zoomobjektive, die im Allgemeinen zehn Objektive verwenden, eine oder zwei asphärische Linsen verwendet werden, um fünf oder sechs sphärische Linsen zu ersetzen, die den gleichen oder höheren optischen Effekt erzielen, Produktionskosten senken und Leichtgewicht und Miniaturisierung des Systems realisieren können. Darüber hinaus reduzieren optische Systeme, die die Anzahl der Linsen reduzieren, auch mechanische Toleranzen, zusätzliche Kalibrierschritte und Anforderungen an Antireflexionsbeschichtungsfilme, was die Gesamtsystemnutzbarkeit verbessert und die Gesamtsystemdesignkosten reduziert.
Die Verwendung von asphärischen Elementen im optischen System kann die Leistung des Systems verbessern und die Anzahl der optischen Elemente verringern, wodurch die Qualität, das Volumen und die kompakte Struktur des Instruments reduziert werden. Daher werden asphärische optische Elemente häufig in optischen Systemen mit großem Sichtfeld, großer Blende, hohen Aberrationsanforderungen, kleinen strukturellen Anforderungen oder speziellen Anforderungen eingesetzt. Asphärische optische Elemente werden aufgrund ihrer hervorragenden optischen Eigenschaften zunehmend zu einer Art sehr wichtiger optischer Elemente.
