Calciumfluorid-Kristalle (CaF₂) spielen aufgrund ihrer einzigartigen optischen Eigenschaften eine unersetzliche Rolle in der High-End-Optik. Ihre Hauptvorteile liegen in ihrer Fähigkeit zur Transmission im tiefen Ultraviolettbereich und ihrer optischen Isotropie (ohne Doppelbrechung), wodurch sie in vielen Schlüsselbereichen zum bevorzugten Material werden. Die wichtigsten Anwendungsgebiete sind:

1. Halbleiterlithographie (Kernanwendung)

Anwendungsszenarien: Projektionsobjektive und Beleuchtungssysteme für DUV- (tief ultraviolettes) und EUV- (extrem ultraviolettes) Lithographiemaschinen.

Schlüsselrolle:

•Tief-Ultraviolett-Transmission: In der gängigen DUV-Lithographie (z. B. ArF-Excimerlaser, 193 nm; KrF-Excimerlaser, 248 nm) ist CaF2 eines der wenigen Materialien, die diese Wellenlängen effizient transmittieren können (die Transmissivität von Quarzglas sinkt unterhalb von 193 nm stark ab).

Eliminierung von Doppelbrechungsaberrationen: Optische Isotropie ist die Kernfunktion von CaF₂. Fotolithografie-Linsen erfordern eine Auflösung im Nanometerbereich und extrem geringe Wellenfrontaberrationen. Jegliche durch Materialdoppelbrechung verursachte Polarisationszustandsänderungen und Aberrationen sind inakzeptabel. Die Nicht-Doppelbrechung von CaF₂ ist hierfür entscheidend.

•Thermische Stabilität: Im Vergleich zu einigen anderen Gläsern ist der thermische Linseneffekt von CaF2 unter Hochleistungslasern relativ gut kontrollierbar (obwohl sein Wärmeausdehnungskoeffizient hoch ist, kann er durch präzises Design und Materialkombinationen kontrolliert werden).

Bedeutung: Moderne High-End-Lithografieanlagen bestehen aus Dutzenden hochglanzpolierter Linsen, wobei CaF₂-Linsen einen hohen Anteil ausmachen (insbesondere in 193-nm-Systemen) und zu den Schlüsselmaterialien für die Fortsetzung des Mooreschen Gesetzes zählen. Ihre Reinheit und Gleichmäßigkeit sind unerlässlich, um höchste Reinheitsgrenzen (ppb-Bereich) zu erreichen.

2. UV-Spektroskopie

Anwendungsszenarien: Optische Kernkomponenten für UV-Spektrophotometer, Fluoreszenzspektrometer, Raman-Spektrometer (UV-Anregung), Vakuum-UV-Spektrometer usw.

Hauptkomponenten:

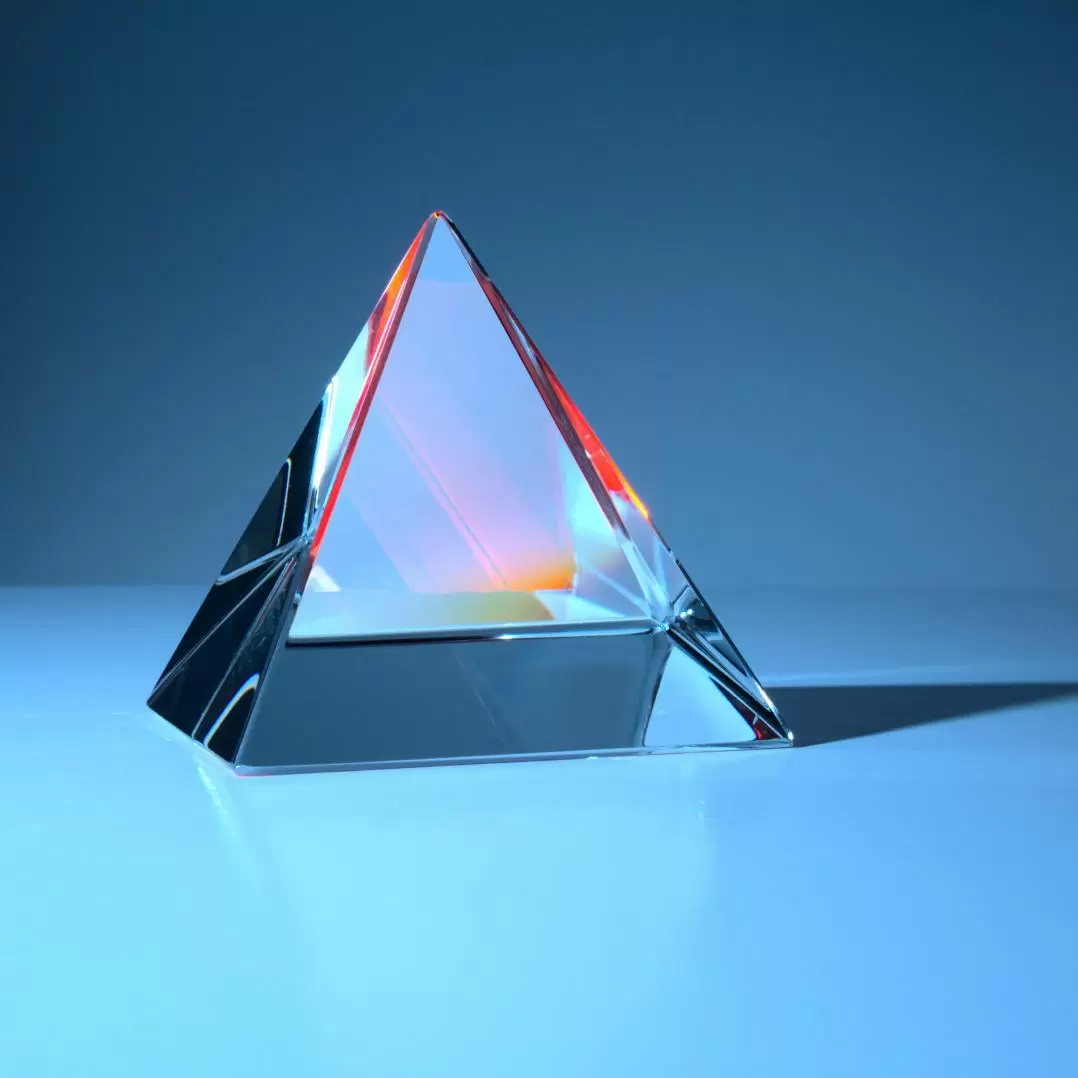

•Prisma: Als Dispersionselement, insbesondere bei der Analyse von Wellenlängen unter 200 nm (wie z. B. 190 nm, 185 nm oder sogar nur ~150 nm), ist das CaF2-Prisma ein Ersatz für Quarzglas.

•Linse: Wird zum Fokussieren und Kollimieren von tiefem ultraviolettem Licht verwendet.

•Fenster: Das Beobachtungsfenster der Probenzelle oder Vakuumkammer, das tiefes ultraviolettes Licht durchlassen muss.

•Gittersubstrat: wird zur Herstellung von lichtdurchlässigen oder reflektierenden Gittern verwendet.

Vorteile: Breites und tiefes UV-Transmissionsfenster (bis hinunter zu ~150 nm), das den Bedarf an kurzwelligem Licht für Spurenanalysen, den Nachweis von Biomolekülen (DNA/Protein), die Charakterisierung von Halbleitermaterialien usw. erfüllt.

3. Hochleistungs-/UV-Lasersystem

Anwendungsszenarien: Optische Komponenten für Excimerlaser (ArF 193 nm, KrF 248 nm, F2 157 nm), einige Festkörper-Ultraviolettlaser und Femtosekundenlaser.

Hauptkomponenten:

•Auskopplungsspiegel/Hohlraumspiegel: Er muss Hochleistungslasern standhalten und eine hohe Transmission bzw. Reflektivität aufweisen.

• Fokussier-/Kollimatorlinse: Wird zur Strahlformung verwendet.

•Fenster: Das abgedichtete Fenster des Laserhohlraums.

•Prismenpaar/Chirped Mirror: wird zur Pulskompression oder -verbreiterung eingesetzt (unter Ausnutzung seiner Dispersionseigenschaften).

Vorteile:

Hohe Schadensschwelle (vergleichsweise gut).

Durchlässigkeit im tiefen Ultraviolettbereich (insbesondere für den 157nm F2-Laser ist CaF2 fast die einzige Wahl).

Niedriger nichtlinearer Brechungsindex (wichtig für ultraschnelle Laser).

Die Nicht-Doppelbrechungseigenschaft trägt dazu bei, den Polarisationszustand und die Strahlqualität des Lasers aufrechtzuerhalten.

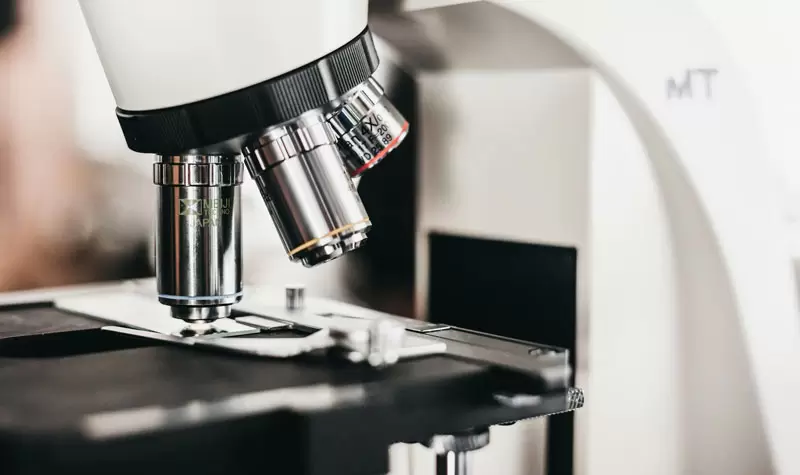

4. Präzisionsmikroskopie

Anwendungsszenario: Mikroskope für Forschungszwecke, insbesondere:

Ultraviolettmikroskopie: Verwendung von ultraviolettem Licht zur Verbesserung der Auflösung (die Auflösung ist umgekehrt proportional zur Wellenlänge) oder zur Anregung spezifischer Fluoreszenzmarker.

Polarisationsmikroskopie: Es ist notwendig, falsche Signale zu eliminieren, die durch die Doppelbrechung der optischen Komponenten selbst entstehen.

Konfokale/Superauflösungsmikroskopie: Hochwertige Objektivkomponenten.

Hauptbestandteile: vordere Linsengruppe des Objektivs, Kondensorlinse, spezielles Filtersubstrat.

Vorteile: Die Transmission im tiefen Ultraviolettbereich verbessert die Auflösung;

Optische Isotropie gewährleistet Bildtreue und vermeidet Polarisationsaberrationen.

5. Infrarotoptik

Anwendungsszenarien: Mittel-Infrarot-Spektrometer (MIR, ~2μm-8μm), Wärmebildsystem, Laserführung.

Hauptbestandteile: Linse, Fenster, Prisma (als dispersives Element).

Vorteile: Gute Lichtdurchlässigkeit im Wellenlängenbereich von 2-8 μm (besser als viele Infrarotgläser), gute chemische Stabilität und Nichthygroskopizität (besser als Alkalimetallhalogenidkristalle wie NaCl und KBr).

Einschränkungen: Es ist nicht die optimale oder einzige Wahl im Infrarotbereich und steht in Konkurrenz zu Materialien wie BaF2, ZnSe, Ge usw. Dennoch findet es Anwendung, wenn es darum geht, den breiten Spektralbereich vom Ultravioletten bis zum Infraroten oder spezifische mechanische/chemische Eigenschaften auszugleichen.

6. Astronomische Instrumente

Anwendungsszenarien: Linsen in Weltraumteleskopen, hochauflösende Spektrometer, Kalibrierplatten.

Vorteile: Breites spektrales Transmissionsspektrum (von UV bis IR), gute Homogenität, Stabilität (geeignet für Weltraumumgebungen). Die Nicht-Doppelbrechung ist besonders wichtig für Polarisationsmessgeräte.

7. Sonstige spezielle Anwendungen

Ellipsometer: Ein Ellipsometer für den tiefen ultravioletten Bereich, das zur Messung dünner Halbleiterschichten verwendet wird, benötigt ein CaF2-Fenster und eine Linse.

Synchrotronstrahlungsstrahlführung: ein Fenster oder ein lichtbrechendes optisches Element, das die Transmission von extrem ultravioletter/Röntgenstrahlung erfordert (unter Ausnutzung seines niedrigen Brechungsindex).

Schutzfolie für Fotomasken: (historisch untersucht, aber nicht im Mainstream).

Zusammenfassung der wichtigsten Vorteile von CaF2

1. Der König der Tief-Ultraviolett-Transmission: Die untere Transmissionsgrenze kann 150-160 nm erreichen (ultrahochreiner Kristall) und füllt damit die Lücke unterhalb von Quarzglas (~180-190 nm).

2. Keine Doppelbrechung: Kubisches Kristallsystem, optische Isotropie, entscheidend für die Polarisationskontrolle und Aberrationsbeseitigung (insbesondere in der Fotolithografie und Präzisionsmikroskopie).

3. Breites Spektrum: Abdeckung eines kontinuierlichen Transmissionsfensters vom Vakuum-Ultraviolett (VUV), Ultraviolett (UV), sichtbarem Licht (VIS) bis zum mittleren Infrarot (MIR).

Herausforderungen und Einschränkungen

Extrem hohe Kosten: Die Züchtung von großen, hochgradig einheitlichen, ultrareinen, fehlerfreien optischen Einkristallen ist extrem schwierig und teuer.

Mechanische Eigenschaften:

•Geringe Härte (Mohs-Härte 4): Sehr kratzempfindlich, daher ist bei der Bearbeitung, Reinigung und Montage äußerste Sorgfalt geboten.

•Starke Spaltbarkeit: Neigt zu Spaltbrüchen entlang der {111}-Ebene; die Kristallorientierung muss bei der Konstruktion und Verarbeitung berücksichtigt werden.

• Thermische Eigenschaften: Der Wärmeausdehnungskoeffizient ist relativ hoch (~19 × 10⁻⁶/K), die Wärmeleitfähigkeit hingegen durchschnittlich (~9,7 W/m·K). Bei Anwendungen mit hohen Wärmelasten ist ein sorgfältiges Management der thermischen Effekte erforderlich.

•Verarbeitungsschwierigkeiten: Aufgrund seiner weichen Sprödigkeit und Spaltbarkeit ist das Schleifen, Polieren und Beschichten schwieriger als bei Glas.

Abschluss

CaF₂ ist ein strategisch wichtiger Werkstoff in der High-End-Optik, insbesondere im tiefen Ultraviolettbereich und für Schlüsselanwendungen, die die Eliminierung der Doppelbrechung erfordern. Trotz seiner hohen Kosten und der aufwendigen Verarbeitung ist es aufgrund seiner einzigartigen Vorteile in der Transmission im tiefen Ultraviolettbereich und seiner optischen Isotropie in Bereichen wie der Halbleiterlithografie (zur Unterstützung der modernen Chipfertigung), der Spitzenspektroskopie, Hochleistungs-Ultraviolett-Lasersystemen und der Präzisionsbildgebung unersetzlich. Mit der Weiterentwicklung von Technologien hin zu kürzeren Wellenlängen (wie z. B. EUV-Lithografie) und höherer Präzision wird die Nachfrage nach hochwertigen Calciumfluoridkristallen weiter steigen.
