Bei kompakten optischen Instrumenten besteht die Herausforderung oft nicht darin, Licht zu erzeugen oder zu übertragen, sondern genügend Platz zu finden, um es präzise zu leiten. Es kann schwierig werden, Prismen herkömmlicher Größe in Endoskope, Laserdioden (LD)-Faser-Kopplungsbaugruppen und andere Präzisionsinstrumente zu integrieren, bei denen es auf jeden Millimeter mechanischen Platz ankommt. Gleichzeitig garantiert die bloße Reduzierung der Größe einer herkömmlichen optischen Komponente nicht die vom System geforderte Winkelgenauigkeit, Oberflächenqualität oder nutzbare Apertur.

Aus diesem Grund müssen Ingenieure, die Mikroprismenlinsen oder eine Mikroprismenoptik evaluieren, über die physikalischen Dimensionen hinausblicken. Prismengeometrie, Substratmaterial, Winkeltoleranz, Oberflächenqualität, Oberflächenebenheit, freie Apertur und Beschichtung beeinflussen alle, wie effektiv die Komponente Licht innerhalb eines eingeschränkten optischen Pfads umlenken kann.

Auswahl der richtigen Mikroprismenstruktur

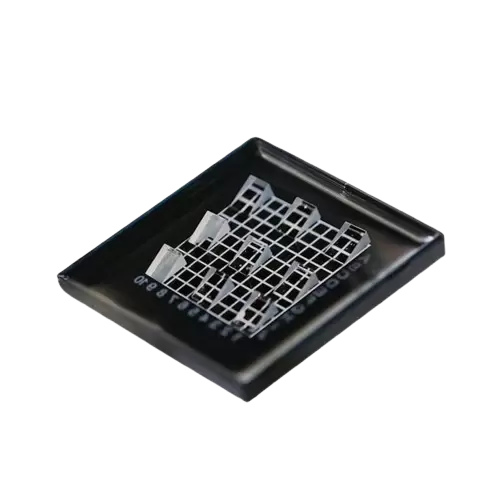

Ein Mikroprisma ist in erster Linie eine Strahlführungskomponente. Seine Geometrie bestimmt, wie einfallendes Licht umgelenkt wird und wie der optische Pfad innerhalb einer kompakten Baugruppe gefaltet werden kann. Die geeignete Struktur hängt davon ab, ob das System eine definierte rechtwinklige Drehung, eine feine Winkeleinstellung, eine Steuerung der Bildausrichtung oder eine stabile Strahlabweichung erfordert.

Ein rechtwinkliges Mikroprisma eignet sich, wenn das optische Design eine definierte 90-Grad-Pfadkurve erfordert. Seine kompakte Geometrie kann dazu beitragen, einen optischen Pfad zu falten, ohne den Platz zu benötigen, den ein größeres herkömmliches Prisma einnehmen würde. Dies ist besonders nützlich, wenn ein Bildgebungs- oder Beleuchtungspfad innerhalb eines begrenzten Instruments seine Richtung ändern muss.

Ein Mikrokeilprisma funktioniert anders. Sein kleiner Keilwinkel führt zu einer kontrollierten Winkelabweichung, was ihn nützlich macht, wenn das Ziel keine große Pfaddrehung, sondern eine relativ feine Einstellung der Strahlrichtung ist. Bei ausrichtungsempfindlichen optischen Baugruppen kann der Keilwinkel daher zu einem wichtigen Designparameter werden.

Ein Mikro-Taubenprisma wird für optische Anordnungen ausgewählt, die eine Bildausrichtung und spezifische Anforderungen an die Pfadfaltung erfordern. Seine Geometrie kann nützlich sein, wenn das Prisma innerhalb eines kompakten Bildgebungssystems mehr als nur eine einfache Richtungsänderung durchführen muss.

Ein Mikro-Pentaprisma ist nützlich, wenn eine stabile Strahlabweichung von der Prismengeometrie erforderlich ist. Diese Eigenschaft macht es für optische Anordnungen attraktiv, bei denen die gewünschte Strahlrichtung weniger von kleinen Änderungen in der Ausrichtung des Prismas abhängig bleiben muss.

Diese Strukturen sollten nicht als austauschbare Versionen derselben Komponente behandelt werden. Die erste Auswahlfrage sollte lauten: Welche optische Funktion muss das Prisma erfüllen? Erst danach sollten Maße und Toleranzen definiert werden.

Warum Mikroprismenoptiken in der Endoskopie und der LD-zu-Faser-Kopplung wichtig sind

Endoskopische optische Systeme veranschaulichen den praktischen Grund für den Einsatz von Miniaturprismen. Der verfügbare Innenraum kann extrem eingeschränkt sein, während der optische Pfad dennoch eine definierte Blickrichtung und ausreichend nutzbare Apertur bieten muss. Ein Prisma, das physikalisch klein ist, aber über eine unzureichende freie Apertur verfügt, kann zu Vignettierung führen oder die Menge des nutzbaren Lichts, das das Bildgebungssystem erreicht, einschränken.

Aus diesem Grund werden die Mikroprismenprodukte von ECOPTIK hauptsächlich in endoskopischen und LD-zu-Faser-Kopplungsanwendungen eingesetzt und von Herstellern medizinischer und industrieller Instrumente übernommen.

Bei einer LD-zu-Faser-Kopplungsbaugruppe kann das Prisma zwischen der Laserdiode und der nachfolgenden Kopplungsoptik positioniert werden, um den Strahl innerhalb einer eingeschränkten mechanischen Anordnung umzulenken. Dabei kommt der Winkeltoleranz eine besondere Bedeutung zu. Ein Prismenwinkelfehler ändert die Richtung des austretenden Strahls, was zu einer Verschiebung der Strahlposition oder des Einfallswinkels am nächsten optischen Element führen kann.

Für ein Kopplungssystem bedeutet dies, dass das Prisma als Teil des gesamten Ausrichtungsbudgets und nicht als isolierte optische Komponente bewertet werden sollte. Der Prismenwinkel, die Montageposition, der Strahldurchmesser, die Koppellinse und die Faserachse tragen alle zur endgültigen Koppelgeometrie bei.

Spezifikationen von Mikroprismen, die sich auf die optische Leistung auswirken

Die Miniaturisierung macht eine dimensionale und optische Kontrolle nicht überflüssig. Tatsächlich können bereits im Maßstab von wenigen Millimetern oder weniger relativ kleine Fertigungsabweichungen im Vergleich zu den Gesamtabmessungen des Bauteils erheblich werden.

ECOPTIK bietet Mikroprismenstrukturen mit Abmessungen von 0,2 mm bis 5 mm. Diese Reihe unterstützt kompakte optische Baugruppen, die ausgewählte Größe sollte jedoch auf der tatsächlichen Strahlfläche und den mechanischen Installationsanforderungen basieren und nicht auf dem kleinsten verfügbaren Paket.

Winkeltoleranz ist eine der wichtigsten Spezifikationen. ECOPTIK kann Winkeltoleranzen von bis zu ±10 Bogensekunden liefern. In einem LD-zu-Faser-Kopplungssystem kann dieser Grad der Winkelsteuerung relevant sein, da bereits eine kleine Abweichung in der Strahlrichtung die Position des Strahls an der Kopplungsoptik oder der Faserschnittstelle beeinflussen kann.

Die erforderliche Toleranz hängt vom optischen System ab. Eine allgemeine Strahlführungsanwendung erfordert möglicherweise nicht die gleichen Winkelspezifikationen wie ein Kopplungssystem mit einem knappen Ausrichtungsbudget. Die Wahl einer unnötig engen Toleranz kann die Fertigungsanforderungen erhöhen, ohne einen messbaren Systemvorteil zu bieten, während eine unzureichende Toleranz die optische Ausrichtung erschweren kann.

Die Oberflächenqualität wird je nach Anwendungsanforderung mit 20/10 oder 10/5 angegeben. Die Oberflächenqualität beschreibt mikroskopische Defekte wie Kratzer und Kerben. In Laser- und Bildgebungssystemen können diese Defekte zu Streulicht und unerwünschten Hintergrundsignalen beitragen. Eine 10/5-Spezifikation kann daher angemessener sein, wenn Streulicht besonders empfindlich ist.

Die Oberflächenebenheit kann λ/10 erreichen. Dieser Parameter bezieht sich auf die geometrische Genauigkeit der optischen Oberfläche und ihren Einfluss auf die Qualität der übertragenen Wellenfront. Für Präzisionsbildgebung und Laseranwendungen kann die Ebenheit der Oberfläche wichtiger werden, wenn das Prisma in einem empfindlichen Teil des optischen Pfads platziert wird.

Die lichte Apertur übersteigt 90 % der Bauteildimension. Dies ist insbesondere für Miniaturprismen relevant, da die physikalische Größe des Bauteils nicht unbedingt die nutzbare optische Fläche darstellt. Die verfügbare Apertur sollte mit dem tatsächlichen Strahldurchmesser und den erwarteten Einfallsbedingungen verglichen werden, um unerwünschtes Clipping zu vermeiden.

Wählen Sie BK7-Glas oder Quarzglas

Das Substrat sollte nach Wellenlänge und Systemanforderungen und nicht nur nach mechanischer Verfügbarkeit ausgewählt werden.

BK7-Glas eignet sich für viele optische Systeme im sichtbaren und nahen Infrarotbereich, bei denen seine Übertragungseigenschaften und die bewährte optische Leistung den Anwendungsanforderungen entsprechen. Es ist oft ein praktischer Ausgangspunkt für universelle mikrooptische Baugruppen.

Quarzglas wird attraktiver, wenn das System eine starke UV-Durchlässigkeit oder eine größere thermische Stabilität erfordert. Bei laserbasierten Instrumenten sollte die Betriebswellenlänge vor der Auswahl des Substrats ermittelt werden, da Materialtransmission und optisches Verhalten direkt mit der Wellenlänge verknüpft sind.

ECOPTIK arbeitet mit einer breiten Palette optischer Materialien, darunter Glas von Schott, CDGM und Corning sowie Saphir, CaF₂, MgF₂, Quarzglas, Si, ZnSe und ZnS. Aufgrund dieser Materialfähigkeit kann die Mikroprisma-Spezifikation als Teil des gesamten optischen Designs betrachtet werden und ist nicht auf eine Standardglasoption beschränkt.

Beschichtung und klare Apertur sollten zusammen betrachtet werden

Eine Beschichtungsspezifikation sollte auf der tatsächlichen Betriebswellenlänge, dem Einfallswinkel und dem Übertragungsziel basieren. Bei Mikroprismenanwendungen ist die verfügbare optische Fläche bereits durch die Miniaturabmessungen begrenzt, sodass unnötige Übertragungsverluste an den Prismenoberflächen noch größer werden können.

ECOPTIK liefert Beschichtungen nach Kundenwunsch. Für ein LD-zu-Faser-Kopplungssystem sollte daher die Beschichtung zusammen mit der Laserwellenlänge und der Einfallsgeometrie definiert werden. Bei endoskopischen Systemen können die Anforderungen stattdessen der Breitbandübertragung über den gesamten Wellenlängenbereich der Bildgebung Vorrang einräumen.

Neben der freien Apertur sollte auch die Beschichtungsentscheidung berücksichtigt werden. Ein Prisma kann zwar seine Nennmaßspezifikation erfüllen und dennoch nicht die erforderliche nutzbare Strahlfläche bereitstellen, wenn der optische Pfad schlecht an seine Apertur angepasst ist.

ECOPTIKs Fähigkeit zur Herstellung und Prüfung von Mikroprismen

ECOPTIK verfügt über 15 Jahre Erfahrung in der Herstellung optischer Komponenten und stellt Präzisionsoptiken her, darunter Prismen, sphärische Linsen, zylindrische Spiegel, mikrooptische Komponenten, Filter, Fenster und andere kundenspezifische optische Elemente.

Für Mikroprismenanwendungen kombiniert ECOPTIK die Herstellung von Miniaturprismen mit Materialauswahl und optischer Inspektion. Zu den Testgeräten gehören ZYGO-Laserinterferometer, ZEISS CMM Spectrum und Agilent Cary 7000 UMS, die Dimensions-, Oberflächen-, interferometrische und spektrale Messungen sowie Produktberichte unterstützen.

ECOPTIK bietet auch Linsenmontagedienste an, die relevant sein können, wenn ein Mikroprisma in ein kompaktes optisches Modul integriert werden muss und nicht als eigenständige Komponente geliefert werden muss.

Anpassung der Mikroprisma-Spezifikationen an den Strahlengang

Das richtige Mikroprisma ist nicht unbedingt das kleinste Bauteil oder das mit der engsten verfügbaren Toleranz. Die Auswahl sollte mit der erforderlichen optischen Funktion beginnen und dann die Systembeschränkungen durchgehen.

Für eine Drehung mit festem Pfad kann ein rechtwinkliges Mikroprisma geeignet sein. Wenn eine kleine Korrektur der Strahlrichtung erforderlich ist, bietet ein Micro Wedge eine andere Lösung. Ein Mikro-Taubenprisma kann spezifische Anforderungen an die Bildausrichtung erfüllen, während ein Mikro-Pentaprisma eine stabile Strahlabweichung innerhalb einer kompakten Anordnung bieten kann.

Der nächste Schritt besteht darin, das Substrat an die Wellenlänge anzupassen, sicherzustellen, dass die Abmessungen von 0,2–5 mm ausreichend mechanischen und optischen Spielraum bieten, und die erforderliche Winkeltoleranz festzulegen. Oberflächenqualität, λ/10-Ebenheit und freie Apertur sollten dann entsprechend der Empfindlichkeit des Bildgebungs- oder Lasersystems bewertet werden.

Bei der Endoskopie kann es vorrangig darum gehen, das Prisma in einen eingeschränkten optischen Kanal unter Beibehaltung der nutzbaren Apertur einzupassen. Bei der LD-zu-Faser-Kopplung können Winkeltoleranz und Positionierung die Spezifikation dominieren. Bei Industrieinstrumenten kann das Gleichgewicht zwischen optischer Leistung, Gehäusegröße, Beschichtung und Montagetoleranzen die endgültige Konfiguration bestimmen.

Ein Mikroprisma ist daher nicht einfach ein herkömmliches Prisma, das in kleinerem Maßstab hergestellt wird. Sein Wert liegt in der Kombination kompakter Geometrie mit kontrollierter optischer Abweichung, nutzbarer Apertur und Spezifikationen, die den Ausrichtungsanforderungen eines optischen Miniatursystems entsprechen. Durch die Bewertung von Mikroprismenlinsen und Mikroprismenoptikprodukten nach Struktur, Material, Winkeltoleranz, Oberflächenqualität, Ebenheit, Apertur und Beschichtung können Ingenieure einen vorhersehbareren optischen Pfad für Endoskopie, LD-zu-Faser-Kopplung und andere platzbeschränkte Präzisionsinstrumente erstellen.
