In der modernen optischen Technik wird die Systemleistung zunehmend an der Grenzfläche im Mikromaßstab definiert, wo Licht durch extrem kleine optische Strukturen gekoppelt, geformt und ausgebreitet wird. Da Gerätearchitekturen in den Bereichen Unterhaltungselektronik, medizinische Bildgebung, AR/VR-Displays und industrielle Sensorsysteme immer kleiner werden, hat sich die Rolle der Hersteller von kundenspezifischen Optiken und kundenspezifischen Mikrolinsen von der Komponentenlieferung hin zur vollständigen Verantwortung für die Mitgestaltung optischer Systeme verlagert.

Im Gegensatz zu herkömmlichen Massenoptiken unterliegen Mikrolinsensysteme strengen geometrischen, Material- und Wellenfrontbeschränkungen, bei denen selbst Abweichungen in der Krümmung oder Ausrichtung im Submikrometerbereich erhebliche Auswirkungen auf die Kopplungseffizienz, die Abbildungsauflösung und die optische Stabilität auf Systemebene haben können. Dies macht die Mikrolinsentechnik nicht nur zu einer Fertigungsdisziplin, sondern zu einem streng kontrollierten Optimierungsprozess der optischen Physik, der Wellenfrontformung, Aberrationsunterdrückung und Energieverteilungskontrolle umfasst.

ECOPTIK erforscht seit über 15 Jahren die Technologie zur Herstellung optischer Komponenten und ist auf optische Präzisionselemente wie Mikrolinsen, sphärische Linsen, Kuppeln, Prismen, zylindrische Spiegel, Filter und optische Fenster spezialisiert. ECOPTIK bietet umfassende optische Engineering-Funktionen, die durch Schott-, CDGM- und Corning-Glasmaterialien sowie Saphir-, CaF₂-, MgF₂-, Quarzglas-, Silizium-, ZnSe- und ZnS-Substrate unterstützt werden. Das Unternehmen betreibt hochpräzise Messsysteme, darunter ZYGO-Laserinterferometer, ZEISS CMM Spectrum-Systeme und Agilent Cary 7000 UMS zur optischen Leistungsvalidierung und Charakterisierung auf Systemebene.

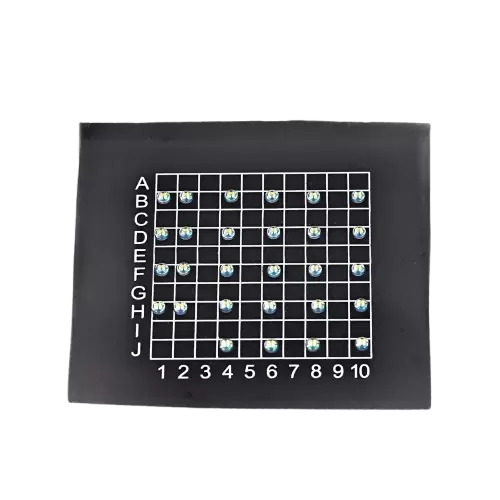

Die Fähigkeit von ECOPTIK zur Herstellung kundenspezifischer Mikrolinsen unterstützt Durchmesserbereiche von 0,5 mm bis 10 mm mit extrem engen Maßtoleranzen und Kontrolle der Wellenfrontgenauigkeit und ermöglicht so die Integration in optische Systeme mit hoher Dichte, bei denen räumliche Einschränkungen und optische Leistung gleichzeitig optimiert werden müssen.

Technische Rolle kundenspezifischer Optiken in modernen optischen Systemen

Die steigende Nachfrage nach kompakten optischen Systemen hat die Herangehensweise optischer Ingenieure an das Systemdesign grundlegend verändert. Anstatt sich auf mehrere diskrete optische Elemente zu verlassen, um Aberrationen zu korrigieren und die Lichtausbreitung zu formen, verlassen sich moderne Systeme zunehmend auf kundenspezifische Optiken, die optische Funktionen direkt in Strukturen im Mikromaßstab integrieren.

Auf dieser Skala wird die optische Leistung nicht nur durch die Linsengeometrie bestimmt, sondern auch durch:

• Lokale Krümmungsverteilung über Mikrolinsenoberflächen, die definiert, wie einfallende Wellenfronten innerhalb eng begrenzter optischer Pfade gebrochen und neu verteilt werden, was sich direkt auf die Brennfleckbildung und die Abbildungsgleichmäßigkeit in optischen Arrays mit hoher Dichte auswirkt.

• Oberflächengenauigkeit unterhalb der Wellenlänge, die die Anhäufung von Wellenfrontverzerrungen steuert und die Phasenkohärenz in optischen Kopplungssystemen gewährleistet, die in Glasfasern, Bildsensoren und AR-Wellenleiterschnittstellen verwendet werden.

• Die Brechungsstabilität des Materials über UV-, sichtbare und infrarote Wellenlängen hinweg bestimmt, wie konsistent optische Systeme unter Breitband- oder multispektralen Beleuchtungsbedingungen funktionieren.

• Mikroskalige Ausrichtungsgenauigkeit innerhalb von Linsenarrays, die sich direkt auf die optische Effizienz auf Systemebene in Mehrkanal-Bildgebungs- und Sensorarchitekturen auswirkt.

Diese Parameter definieren die Leistungsgrenzen moderner optischer Systeme weitaus stärker als herkömmliche makrooptische Designüberlegungen.

Designsystem für die Rekonstruktion optischer Mikrostrukturen

Einer der wichtigsten Fortschritte in der modernen Technik der Herstellung kundenspezifischer Mikrolinsen ist die Entwicklung von Systemen zur Rekonstruktion optischer Mikrostrukturfelder, die eine deterministische Steuerung der Lichtausbreitungspfade im Mikromaßstab ermöglichen.

Der Ansatz von ECOPTIK integriert Krümmungstechnik im Mikromaßstab mit Wellenfrontphasenoptimierung, um präzise zu steuern, wie Licht in komplexen optischen Systemen verteilt, fokussiert und gekoppelt wird.

Mikrokrümmungsphasensteuerung

Jede Mikrolinse ist mit präzise berechneten Krümmungsgradienten ausgestattet, die das lokale Brechungsverhalten über die Apertur hinweg definieren. Dies ermöglicht eine kontrollierte Phasenverzögerungsanpassung der eingehenden Wellenfronten und stellt sicher, dass das Licht gemäß den optischen Anforderungen auf Systemebene konvergiert oder neu verteilt wird, anstatt nur eine geometrische Fokussierung vorzunehmen.

Optimierung der optischen Feldumverteilung

Anstatt jede Mikrolinse als isoliertes Fokussierungselement zu behandeln, ist das System so konzipiert, dass es als Teil einer kollektiven optischen Feldstruktur arbeitet, bei der die Energieverteilung über Linsenarrays optimiert wird, um Übersprechen zu minimieren, Streuverluste zu reduzieren und die Kopplungsgleichmäßigkeit in optischen Modulen mit hoher Dichte zu verbessern.

Aberrationsunterdrückung im Mikromaßstab

In dicht gepackten optischen Systemen wie Kamerasensor-Arrays oder AR-Wellenleiterschnittstellen kann die Anhäufung von Aberrationen zwischen benachbarten optischen Kanälen die Systemleistung erheblich beeinträchtigen. Die Optimierung der Mikrostruktur reduziert sphärische Aberration, Koma und Feldkrümmungseffekte auf der Quellenebene, anstatt sie nachgelagert zu kompensieren.

Dieses technische System ist besonders wichtig bei Anwendungen, die eine stabile optische Leistung unter extremen Miniaturisierungsbeschränkungen erfordern.

Präzisionsfertigungskapazitäten für kundenspezifische Mikrolinsensysteme

Die Fertigungsplattform von ECOPTIK für kundenspezifische Lösungen zur Herstellung von Mikrolinsen basiert auf hochpräzisen Mikrofertigungs- und deterministischen Poliertechnologien, die in der Lage sind, eine Strukturgenauigkeit im Submikrometerbereich über die gesamte Serienproduktion hinweg aufrechtzuerhalten.

Zu den wichtigsten Herstellungsparametern gehören:

• Die Durchmessersteuerung reicht von 0,5 mm bis 10 mm mit einer Toleranz von ±0,001 mm und ermöglicht die Integration in optische Baugruppen mit hoher Dichte, bei denen die räumliche Positionierung direkten Einfluss auf die optische Ausrichtung und die Stabilität der Systemleistung bei großen Produktionschargen hat.

• Brennweitensteuerung von -50 mm bis 200 mm mit einer Toleranz von ±1 % gewährleistet ein konsistentes optisches Konvergenzverhalten über mehrere Produktionschargen hinweg, die in Bildgebungs-, Sensor- und optischen Kopplungssystemen verwendet werden.

• Zentriergenauigkeit unter 3 Bogenminuten, was die Fehlausrichtung der optischen Achse minimiert und eine konsistente Wellenfrontausbreitung in optischen Mehrelementsystemen wie Kameramodulen und Faserkopplungsarrays gewährleistet.

• Oberflächengenauigkeit besser als λ/10 bei 633 nm, was eine leistungsstarke Erhaltung der Wellenfront und eine Reduzierung der Phasenverzerrung bei Präzisionsbildgebungs- und Laserkopplungsanwendungen ermöglicht.

• Die Oberflächenqualität reicht von 60/40 bis 20/10 Scratch-Dig-Standards und gewährleistet einen geringen Streuverlust und eine verbesserte optische Übertragungseffizienz in hochempfindlichen optischen Systemen.

• Die freie Apertur beträgt mehr als 85 % des Linsendurchmessers, wodurch die effektive optische Nutzfläche maximiert und gleichzeitig kantenbedingte Beugungseffekte minimiert werden.

Diese Parameter sind entscheidend für die Gewährleistung einer wiederholbaren Leistung in serienmäßig kundenspezifischen optischen Systemen, bei denen Konsistenz ebenso wichtig ist wie die Präzision einzelner Komponenten.

Benutzerdefinierte Mikrolinsen werden in optischen Systemen mit hoher Dichte verwendet

Das Angebot an kundenspezifischen Optikdesigns und -fertigungen für Bildgebungs- und Sensoranwendungen wird in zahlreichen fortschrittlichen Branchen, in denen gleichzeitig Miniaturisierung und optische Effizienz erforderlich sind, immer weiter ausgebaut.

Kameramodule für Unterhaltungselektronik

In Smartphones und kompakten Bildgebungssystemen werden Mikrolinsen verwendet, um die Lichtsammeleffizienz zu verbessern und Aberrationseffekte in extrem kompakten optischen Stapeln zu reduzieren.

• Mikrolinsenarrays verbessern die Photonensammeleffizienz an der Sensorschnittstelle und verbessern so die Abbildungsleistung bei schlechten Lichtverhältnissen, ohne die Systemdicke zu erhöhen.

• Eine präzise Krümmungssteuerung reduziert Kantenverzerrungen und verbessert die Gleichmäßigkeit bei Weitwinkel-Bildgebungssystemen, bei denen die Variation der optischen Pfadlänge durch die Geräteminiaturierung inhärent eingeschränkt ist.

• Die konsistente Fokusausrichtung in der Großserienproduktion gewährleistet eine einheitliche Bildleistung über Millionen von Geräten in Massenfertigungsumgebungen.

Optische AR/VR-Systeme

In Augmented- und Virtual-Reality-Systemen sind Mikrolinsen entscheidende Komponenten in Wellenleiterkopplungs- und Bildprojektionssystemen.

• Kundenspezifische Mikrolinsen ermöglichen eine präzise Lichtinjektion in Wellenleiterstrukturen, indem sie die Verteilung des Einfallswinkels und die Phasenausrichtung steuern und so die Gesamteffizienz der optischen Kopplung verbessern.

• Die Wellenfrontformung im Mikromaßstab reduziert den Lichtverlust und verbessert die Gleichmäßigkeit in augennahen Anzeigesystemen, bei denen visuelle Konsistenz für die Stabilität des immersiven Erlebnisses unerlässlich ist.

• Array-basierte Mikrolinsenarchitekturen unterstützen die Mehrkanal-Lichtverteilung, die für hochauflösende AR-Anzeigesysteme erforderlich ist.

Medizinische optische Bildgebungsgeräte

In minimalinvasiven medizinischen Bildgebungssystemen ermöglichen Mikrolinsen kompakte optische Baugruppen, die in endoskopischen und diagnostischen Geräten eingesetzt werden.

• Die hochpräzise optische Kopplung sorgt für eine konsistente Bildübertragung durch schmale und flexible optische Pfade, die in internen biologischen Umgebungen verwendet werden.

• Eine verringerte Ansammlung von Aberrationen verbessert die diagnostische Genauigkeit, indem eine stabile Bilderzeugung bei unterschiedlichen Gewebedichten und Beleuchtungsbedingungen aufrechterhalten wird.

• Miniaturisierte optische Baugruppen ermöglichen die Integration in tragbare oder katheterbasierte Diagnosegeräte, bei denen Platzbeschränkungen von entscheidender Bedeutung sind.

Industrielle optische Sensorsysteme

In industriellen Sensor- und Bildverarbeitungsanwendungen werden Mikrolinsen für strukturierte Lichtprojektion, Faserkopplung und Präzisionserkennungssysteme verwendet.

• Mikrolinsenarrays verbessern die Lichtgleichmäßigkeit in strukturierten Beleuchtungssystemen, die zur Oberflächeninspektion und Dimensionsmessung eingesetzt werden.

• Eine stabile optische Kopplung verbessert das Signal-Rausch-Verhältnis in faserbasierten Sensorsystemen, die in rauen Industrieumgebungen eingesetzt werden.

• Eine hohe Wiederholgenauigkeit der Fokuseigenschaften gewährleistet eine gleichbleibende Messgenauigkeit über große automatisierte Produktionslinien hinweg.

Optische Kopplungseffizienz und Leistungsoptimierung auf Systemebene

Einer der wichtigsten Leistungsindikatoren in mikrooptischen Systemen ist die optische Kopplungseffizienz, die direkt bestimmt, wie viel optische Energie erfolgreich zwischen Systemkomponenten übertragen wird.

Eine schlechte Kopplungseffizienz führt zu Energieverlust, Signalverschlechterung und verringerter Systemempfindlichkeit, insbesondere bei der Glasfaserkommunikation, Bildsensoren und AR-Wellenleitersystemen.

Der Mikrolinsen-Designansatz von ECOPTIK verbessert die Kopplungseffizienz durch:

• Optimierte Mikrokrümmungsverteilung, die einfallende Wellenfronten an optischen Empfangsaperturen ausrichtet, Reflexionsverluste minimiert und die Übertragungseffizienz über optische Schnittstellen verbessert.

• Phasenangepasste optische Designstrategien, die die Nichtübereinstimmung zwischen den Emissionsprofilen der optischen Quelle und den empfangenden optischen Geometrien in optischen Baugruppen mit hoher Dichte reduzieren.

• Reduzierter Streuverlust durch extrem glatte Oberflächenveredelungsprozesse, die Schäden unter der Oberfläche beseitigen und optische Diffusionseffekte minimieren.

Diese Verbesserungen führen direkt zu einer höheren Systemeffizienz und einer verbesserten Signalintegrität in fortschrittlichen optischen Anwendungen.

Kundenspezifische Optik als technische Disziplin auf Systemebene

Die moderne optische Technik erkennt zunehmend, dass es sich bei der kundenspezifischen Optik nicht nur um einen Komponentenherstellungsprozess handelt, sondern um eine Co-Design-Disziplin auf Systemebene, die optische Physiksimulation, Mikrostrukturtechnik und Präzisionsfertigungsintegration umfasst.

Der technische Ansatz von ECOPTIK integriert:

• Optische, simulationsgesteuerte Designoptimierung zur Wellenfrontformung und Aberrationskontrolle

• Mikroskalige Fertigungskontrolle für die deterministische Geometriereproduktion

• Hochpräzises messtechnisches Feedback mit interferometrischen und Koordinatenmesssystemen

• Optimierung auf Materialebene für optische Breitbandstabilität

Dieser integrierte Arbeitsablauf stellt sicher, dass optische Komponenten keine isolierten Elemente sind, sondern vollständig optimierte Beiträge zur optischen Leistung auf Systemebene leisten.

Abschluss

Die Entwicklung der Technologien zur Herstellung kundenspezifischer Mikrolinsen spiegelt einen umfassenderen Wandel in der optischen Technik wider, bei dem die Systemleistung zunehmend durch die optische Steuerung im Mikromaßstab und nicht durch das Design von Linsenbaugruppen im Makromaßstab bestimmt wird.

Durch die Kombination von Ultrapräzisionsfertigung, Systemen zur Rekonstruktion optischer Mikrostrukturfelder und hochgradiger optischer Designintegration ermöglichen moderne kundenspezifische Optiklösungen erhebliche Verbesserungen der Bildauflösung, der optischen Kopplungseffizienz und der Systemkompaktheit in den Bereichen Unterhaltungselektronik, AR/VR-Systeme, medizinische Bildgebung und industrielle Sensoranwendungen.

Die kundenspezifische Mikrolinsen-Fertigungsplattform von ECOPTIK bietet ein vollständig integriertes optisches Engineering-Ökosystem, das in der Lage ist, hochpräzise, ​​anwendungsspezifische optische Komponenten mit deterministischer Leistungskontrolle für komplexe und anspruchsvolle optische Systeme zu liefern.
