NF-Filter

Neutrale Dichte (ND) Filter können die Lichtintensität verringern. Nach dem Durchlaufen des neutralen Dichtefilters durch das Licht vom sichtbaren Bereich zum nahen Infrarotbereich werden die verschiedenen Wellenlängen im gleichen Verhältnis abgebaut, sodass die optischen Elemente im Breitband ungefähr die gleiche Lichtenergieübertragung beibehalten. Geschwindigkeit zu fahren. Auch als neutraler Dichtefilter, neutraler Filter, ND-Filter, Dämpfungsfilter, fester Dichtefilter und so weiter.

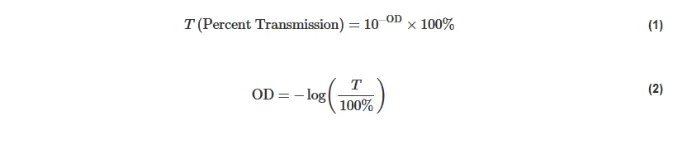

Neutrale Filter Es ist so konzipiert, dass die Übertragung auf einem bestimmten Teil des Spektrums gleichmäßig reduziert wird. Ein ND-Filter wird normalerweise durch seine Lichtdichte (OD) definiert, die die Menge an Energie beschreibt, die vom Filter blockiert wird. Ein hoher Lichtdichtewert gibt eine sehr niedrige Durchlässigkeit an, während eine niedrige Lichtdichte eine hohe Durchlässigkeit anzeigt (Gleichung 1-2). ND-Filter können gestapelt werden, um eine benutzerdefinierte optische Dichte zu erreichen. Um den endgültigen Außendurchmesser des Systems zu berechnen, addieren Sie einfach den Außendurchmesser jedes Filters.

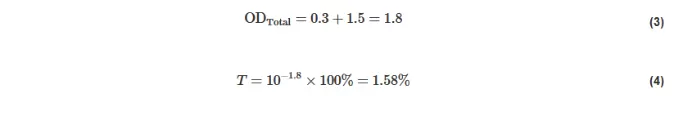

Beispiel 1: Wie hoch ist die Durchlässigkeit, wenn die Filter für OD 0.3 und OD 1.5 zusammen gestapelt sind?

Beispiel 2: Wie baut man einen Filter mit einer Übertragungsrate von 0,5% auf?

There are two types of ND filters: reflective and absorbing. Reflective ND filters consist of thin-film optical coatings, usually metallic, that have been applied to glass substrates. The coating can be optimized for specific wavelength ranges such as UV-VIS or NIR. Thin-film coatings primarily reflect light back to the source. Special care should be taken to ensure that reflected light does not interfere with system setup. Absorptive ND filters utilize a glass substrate to absorb a specific percentage of light.

Application areas: UV measuring instruments, various lasers, optical digital cameras, video cameras, security monitoring, various optical instruments and equipment, optical communication attenuation filters, optical imaging systems, smoke meters, optical measuring instruments, near-infrared spectrometers, biochemical analysis equipment, etc.
