Zuhause / Brauch / Optische Komponenten / Optische Kuppel / Super-Hemisphärenkuppel

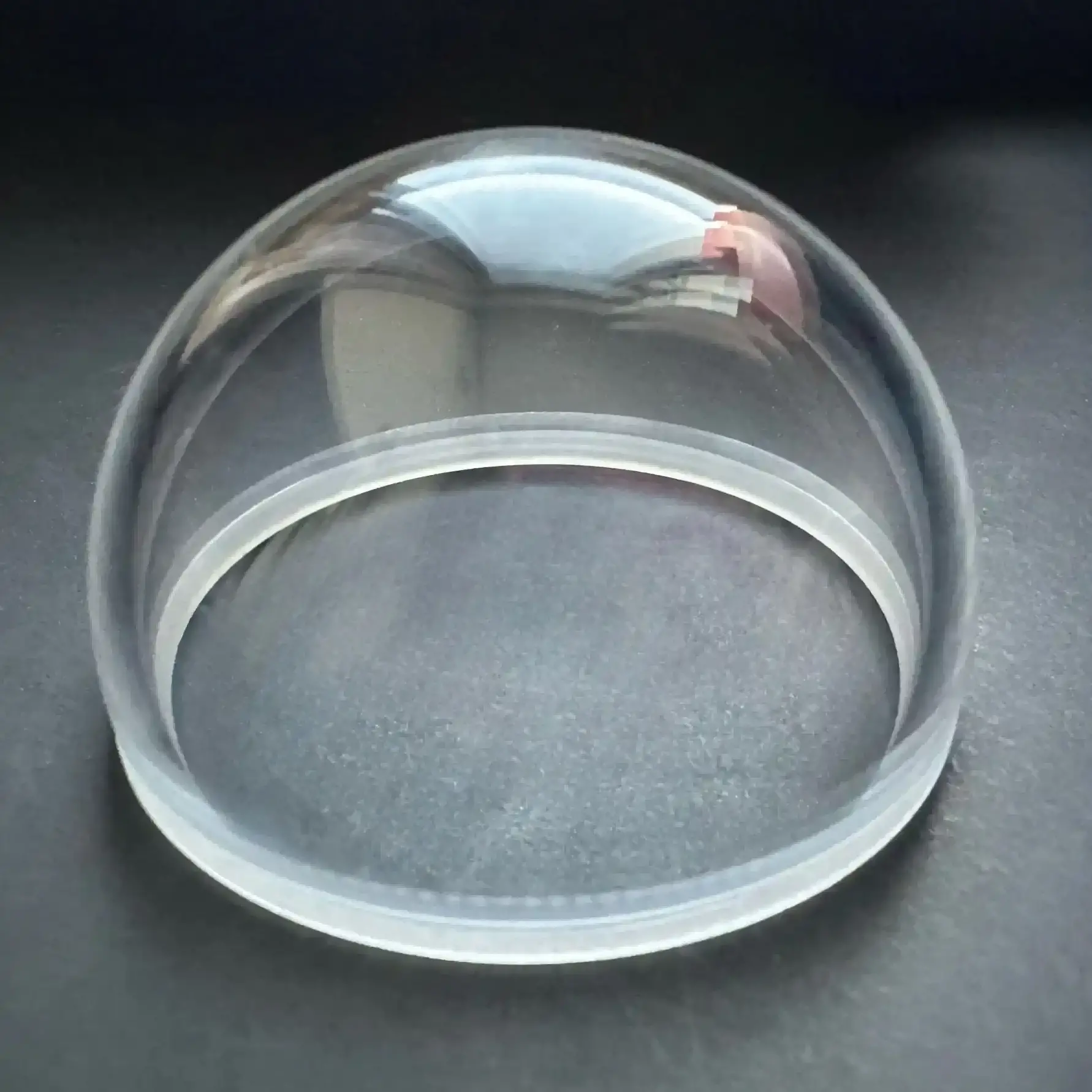

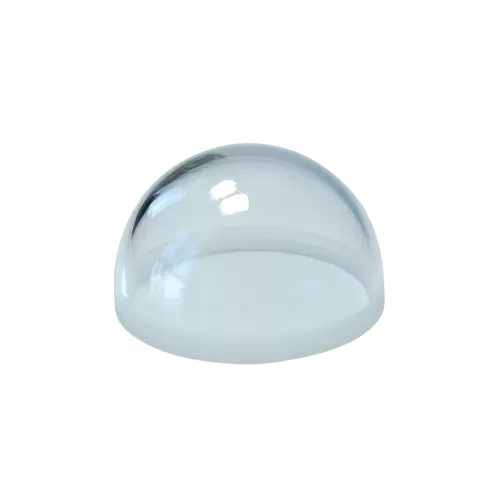

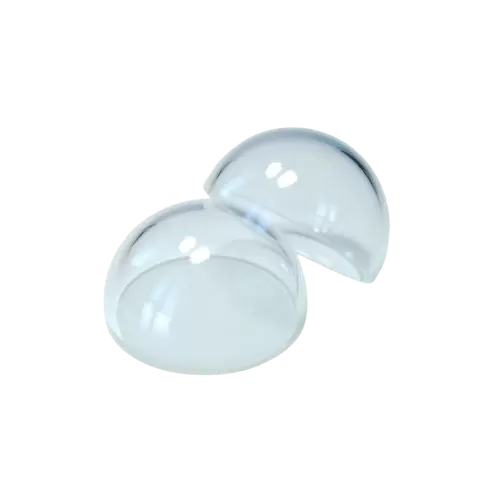

Die Superhemisphärenkuppel ist eine Kugelkappe, deren Höhe die einer Halbkugel übersteigt. Unter bestimmten Bedingungen (Objektpunkt im Kugelmittelpunkt) kann das System die sphärische Aberration vollständig eliminieren. Es erreicht ein Sichtfeld von über 180°. Licht kann seitlich oder sogar leicht von hinten einfallen und wird dennoch von den internen Sensoren erfasst. ECOPTIK fertigt hypersphärische Kuppeln mit einer Höhe von über 55 % ihres Radius.
Although it has no spherical aberration at the center, practical optical systems (such as internal lens groups) need to compensate for the field curvature and astigmatism it introduces. Co-optimizing the hyperspherical dome as the first element of the entire optical system is crucial.
The refractive index "n" is a critical parameter. Careful selection of materials with suitable refractive indices is necessary to place the image-side luminous point in a reasonable position and control the ray direction. For infrared applications, commonly used materials include sapphire and ZnS.
Machining a complete spherical dome exceeding the height of a hemisphere while maintaining extremely high surface accuracy and finish places extremely high demands on the manufacturing process.
| Substratmaterial | K9 (CDGM), Saphir, Si, MgF2, N-BK7, N-BK10, Corining 7980, JGS1, Borofloat 33, ZnSe, ZnS usw. | Oberflächenqualität | 60/40, 40/20, 20/10, 10/5 |
|---|---|---|---|
| Dimension | 6 mm–350 mm | Oberflächenrand | 10(5)-3(0,5) |
| Dicke | 0,5 mm–30 mm | Beschichtung | Antireflexbeschichtung (AR) oder nach Kundenwunsch |
| Dicke | Im Allgemeinen ±0,1 mm, Bestwert ±0,02 mm | jährliche Produktionskapazität von ECOPTIK | mehr als 300.000 Stück |
