Optische sphärische Linse

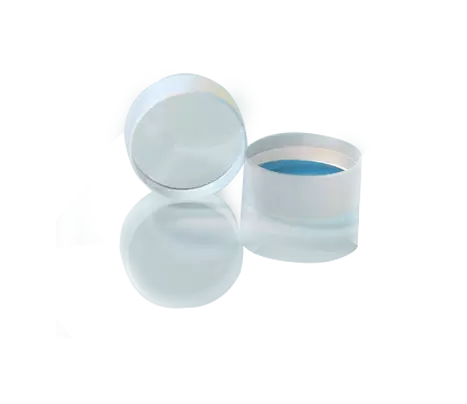

Plankonvexe Linse

Name: Plankonvexe Linse
Rating: 4.5 (100 reviews)

Eine Plankonvexlinse besteht aus einer ebenen und einer konvexen Oberfläche und ist eine Linse mit positiver Brennweite. Sie ist die einfachste und am häufigsten verwendete Linse in optischen Systemen; durch ihren simplen asymmetrischen Aufbau kann sie unter bestimmten Bedingungen die sphärische Aberration in optischen Systemen effektiv reduzieren.

Kontaktieren Sie uns

Jetzt anfragen

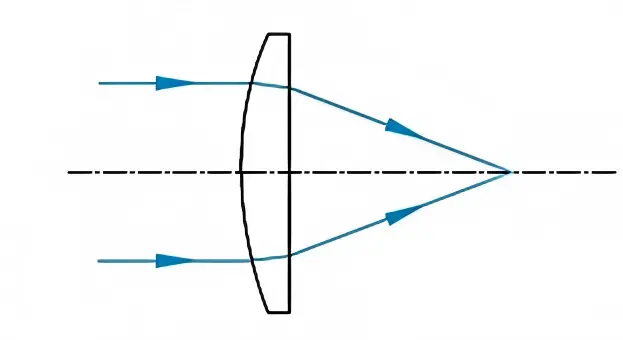

Zeichnung

Spezifikation von Plankonvexe Linse

Material	Optisches Glas/ Quarzglas/ Saphir
Durchmesser	2 mm bis 300 mm
Durchmessertoleranz	±0,05 mm bis ±1 mm
Oberflächenqualität	80/50, 60/40, 40/20, 20/10, 10/5
Oberflächengenauigkeit	λ~λ/20
Zentrierung	3 Bogenminuten ~ 30 Bogensekunden.
Beschichtung	Gemäß Kundenwunsch

Typische Anwendungsgebiete

Lasers and Beam Control

Laser Collimation and Focusing Systems: Fundamental to applications such as laser processing, holographic projection, and interferometry. Galilean Beam Expander: Combined with plano-concave lenses.
Imaging and Optical Systems

Imaging, Beam Expanding, or Beam Shrinking: Used for relaying images and changing the cross-sectional size of the beam (magnification or reduction), widely used in various precision optical instruments. Projection and Illumination Systems Collecting light from a light source and focusing or uniformly projecting it onto a target area, improving light energy utilization efficiency and illumination uniformity.
Classic Historical Applications

Galilean Telescope: As an objective lens, it focuses light from distant objects to form an intermediate image. A core component of the first refracting telescope used for astronomical observation.
Specialty Materials Applications

Infrared Optics and Excimer Lasers: Utilizing the ultra-wide transmittance and high laser damage threshold of calcium fluoride (CaF₂) from ultraviolet to infrared (180-8000nm), it is used in high-power laser systems and infrared imaging. Suitable for cutting-edge applications with special requirements for wavelength and power.
