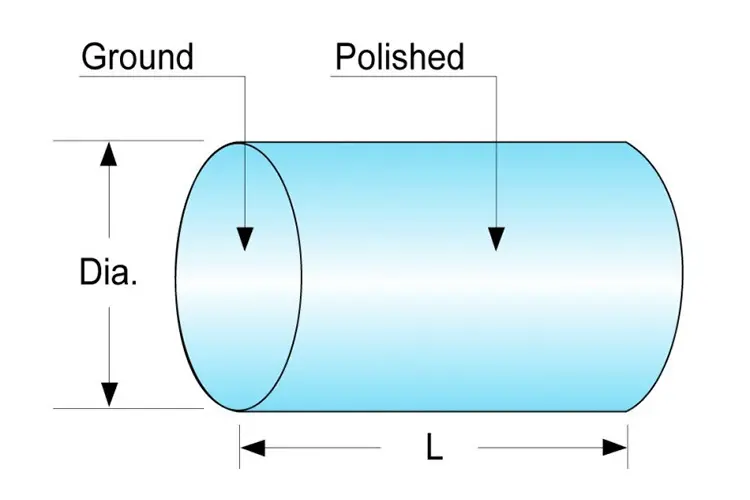

Stablinsen sind am Umfang poliert und an beiden Enden geschliffen. Ihre optische Leistung ist vergleichbar mit der einer Zylinderlinse. Durch den Durchmesser der Stablinse hindurchtretendes, gebündeltes Licht wird zu einer Linie fokussiert. Optisches Glas und UV-Quarzglas-Substrate sind für eine Vielzahl von Anwendungen im UV-, sichtbaren und NIR-Bereich erhältlich.
| Material | Quarzglas, IR-durchlässig, mit OH < 10 ppm | |
|---|---|---|
| 1 | Durchmesser | 4,75 mm ± 0,1 mm |
| 2 | Länge | 12 mm ± 0,2 mm |
| 3 | Klare Blende | 4,75 mm (14,922 mm Nabenumfang) * 10 mm Länge |
| 4 | Oberflächenqualität | 20/10 Scratch/Dig |
| 5 | Oberflächenfigur | 1 Wellenlängenunregelmäßigkeit |
| 6 | Abgeschrägte Kante | 45° ± 15°, max. Fase = 0,5 mm |
| 7 | Beschichtung | MgF2-Hartbeschichtung mit Zentrum bei 780 nm |
| 8 | AOI | 22 Grad |
