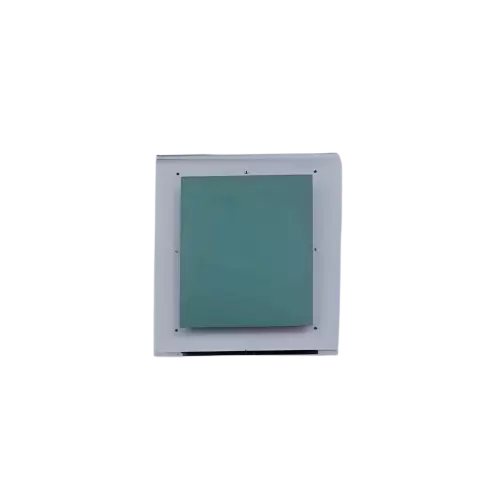

Der Mosaikfilter verfügt über eine hochintegrierte spektrophotometrische Funktion, die die Struktur des abbildenden Spektrometersystems erheblich optimieren kann. Wird er als spektrale Komponente in einem solchen Spektrometer eingesetzt, ermöglicht er dessen Miniaturisierung und Gewichtsreduzierung.

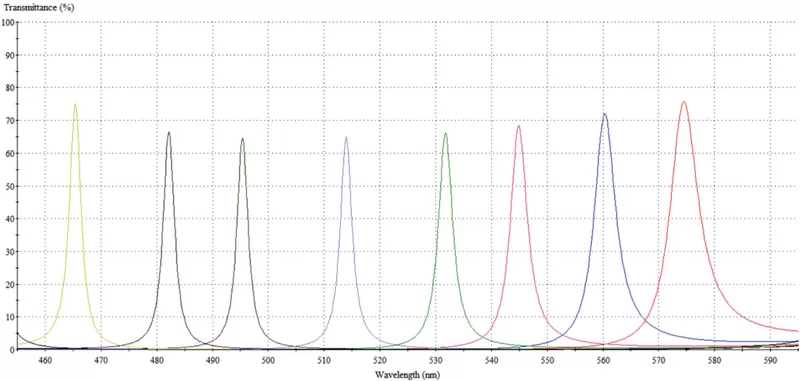

Wellenlänge (nm) | Maximale Transmission (%) | CWL | Anzahl der Spektralkanäle | Größe eines einzelnen Kanals (μm) | Dimension (mm) | Notiz |
|---|---|---|---|---|---|---|
450-570 | >60 | <12 | 9 | 10, 11 | 11,264x11,264 | Der Wellenlängenbereich und die Anzahl der Kanäle sind individuell anpassbar. |
630-780 | >60 | <12 | 9 | 10, 11 | 11,264x11,264 | |
450-570 | >60 | <12 | 16 | 11 | 22,528x22,528 | |
559-740 | >60 | <12 | 16 | 11 | 22,528x22,528 | |
700-920 | >60 | <12 | 16 | 11 | 22,528x22,528 | |
980-1350 | >60 | <12 | 16 | 15 | 9,60 x 7,68 | |
1350-1750 | >60 | <12 | 16 | 15 | 9,60 x 7,68 | |
1100-1700 | >60 | <12 | 16 | 20 | 12,80 x 10,24 |
