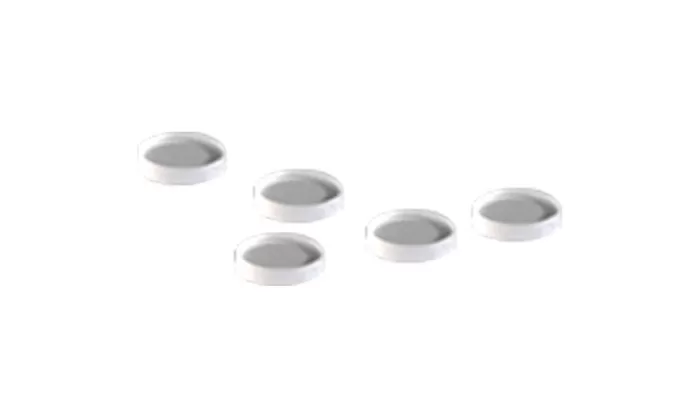

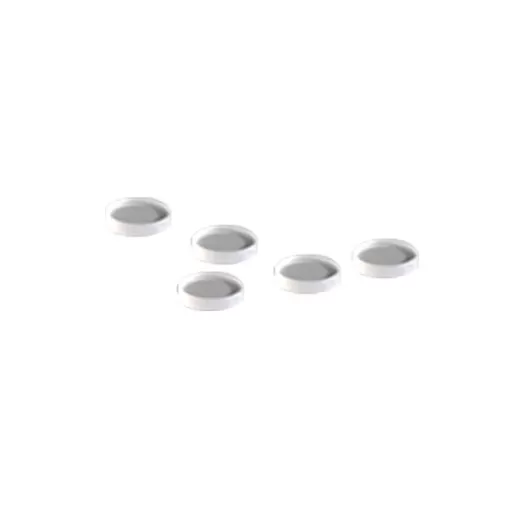

Wie gewöhnliche optische Fensterblätter haben winzige Fensterblätter zwei parallele Oberflächen und werden in den meisten Fällen verwendet, um Sensoren und andere elektronische Instrumente innerhalb des Systems vor Umweltbedingungen zu schützen, sind aber absolut unverzichtbar und sollten an die Bedürfnisse des Gesamtsystems angepasst werden.
Die meisten von Ecoptik verarbeiteten Mikrofenster müssen beschichtet werden, hauptsächlich Antireflexbeschichtung und Reflexionsbeschichtung. Antireflexionsbeschichtung wird meist im vorderen Ende des Bildgebungssystems verwendet, das nicht nur die Rolle des Fensterschutzes spielt, sondern auch die Transmission des Lichtstrahls erhöht.
Artikel | Kommerziell | Hohe Präzision |
Material: | Sichtbares Material: BK7 (H-K9L), Floatglas, Farbglas, etc. UV-Material: geschmolzenes Kieselsäure, Borosilikatglas, etc. IR-Material: Saphir, Ge, Si, CaF2, MgF2, BaF2, LiF, ZnSe, ZnS, etc. | |
Abmessungen: | 1mm~10mm | |
Durchmessertoleranz: | ±0.1mm | ±0.03mm |
Winkeltoleranz: | ＜3 arc min | ＜10 arc sec |
Blende löschen: | >90% of diameter | |
Oberflächenqualität: | MIL60-40 | MIL20-10, 10-5 |
Oberflächenebene: | λ/4@ 632.8nm | λ/10@ 632.8nm |
Fase: | 0.05~0.2mm x 45° | |
