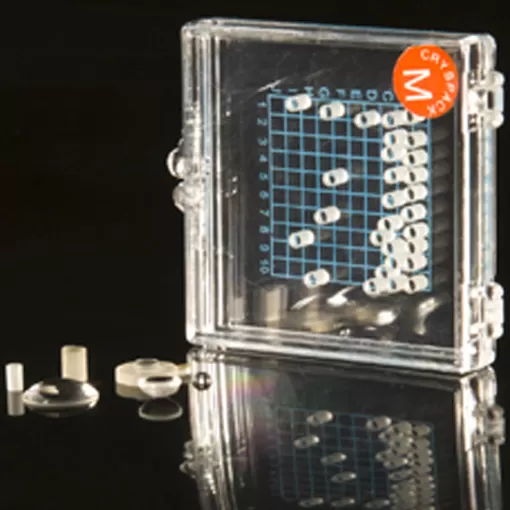

rod lens

Stange Objektiv

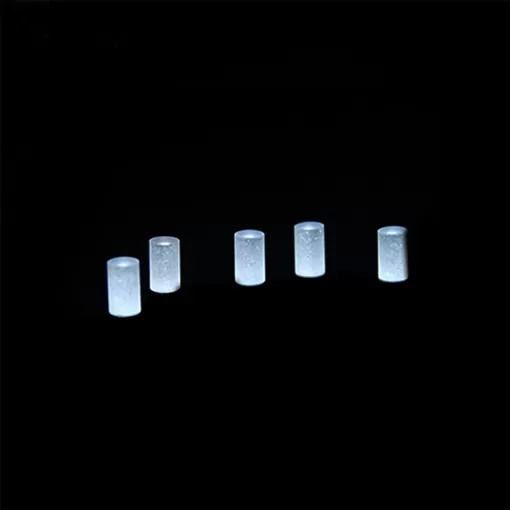

Stange Linsen sind poliert auf der umfang und boden auf beiden enden. Optische leistung ist ähnlich einem zylinder objektiv. Gebündelten licht vorbei durch die durchmesser der stange objektiv wird fokussiert werden in eine linie. Optische glas und UV Quarzglas substrate sind verfügbar für eine vielzahl von UV, Sichtbar, und NIR anwendungen.

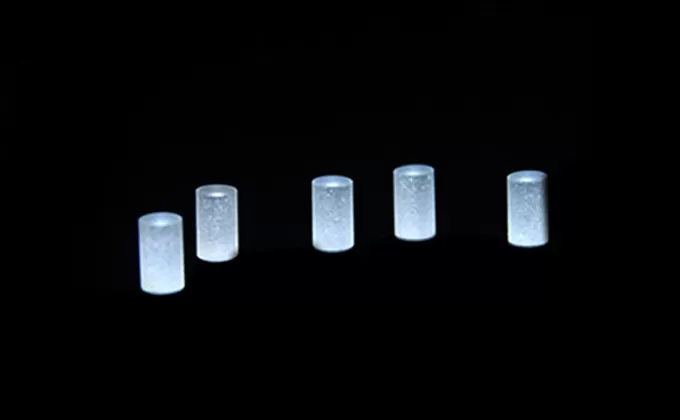

Beschreibung Der Stange Objektiv

Die optische stange objektiv ist in erster linie verwendet, um das design anforderungen für imaging größe. Für beispiel, umwandlung einen spot in eine linie ort, oder ändern der höhe der bild ohne die bild breite. Stange objektiv kann angewendet werden zu linear detektor beleuchtung, barcode scannen, holographische beleuchtung, optische informationen verarbeitung, computer, laser emission. Auch, eineZylindrischen objektivIst verwendet in high-power laser systeme und synchrotron beamlines. Zur gleichen zeit, die anforderungen für stange objektiv teile sind immer höher und höher, vor allem in die hohe-power laser hohlraum und lange-abstand linie interferometers. Wie high-präzision test instrumente und geräte. Als berufs optical hersteller,Ecoptik(Auch bekannt als BRD Optische) hat diese arten von ausrüstung. Die kreuz-schnitts brechungsindex ist parabolically geformt und hat eine selbst-fokussierung wirkung auf die strahl, die können verwendet werden auf eine optische linse gebündelten durch die faser.

Spezifikation Von Stange Objektiv



MaterialQuarzglas IR Trasmissive grade mit OH< 10 PPM
1Durchmesser4,75mm /-0,1mm
2Länge12mm /-0,2mm
3Klar Blende4,75mm (14,922mm Naminal Umfang) * 10mm Länge
4Oberfläche Qualität20/10 Scratch/Dig
5Oberfläche Figur1 wellenlänge unregelmäßigkeit
6Bevel Rand45Deg /-15 grad Max Bevel = 0,5mm
7BeschichtungMgF2 Harte Beschichtung Zentriert zu 780nm
8AOI22Deg


Zeichnung Der Stange Objektiv

Drawing Of Rod Lens
