30   60   90 littrow dispersion prisms

30 - 60 - 90 Litro Dispersion Prisma

In der Optik ist Litero-Prisis oder Litero-Spektrometer oder Litero-Spiegel ein rückwärtsreflektierter Streuprism, der so angeordnet ist, dass die Abweichung des in Brewster eingehenden Strahls minimiert wird, so dass der am meisten streuende Litero-Prisis in der Regel ein 30 / 60 / 90-Prisis ist, der mit einer Reflexionsfolie auf der gegenüberliegenden Oberfläche im 60 °-Winkel beschicht ist. Ein typischer Litero-Prisma wird am Ende der Laser-Optikkammer verwendet, um die Ausgangsfrequenz des Lasers durch Veränderung des Einspritzwinkels anzupassen.

Beschreibung von 30 °-60 °-90 ° Litro Dispersion Prisma

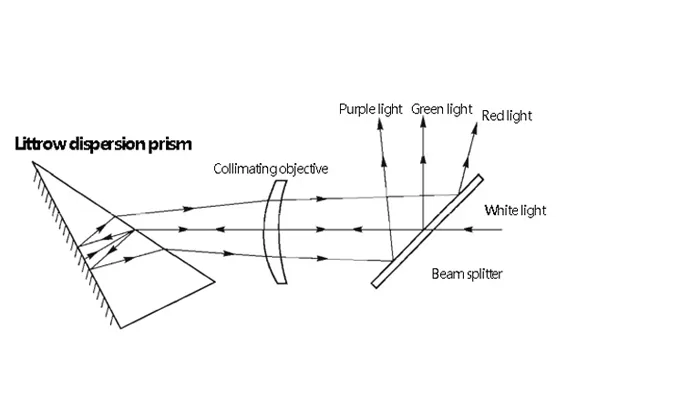

Wie in der Abbildung gezeigt, ist ein halbes 60-°-Dispersionsprism an der langen Seite des rechten Winkels mit einer Reflexionsfolie beschichtet. Durch die Reflexion fungiert der Halbprism als 60°-Dispersionsprism. Die kompakte Struktur des Litro Dispersion Prisma Systems. Für einige teure Prisma-Materialien wie Quarz kann die Verwendung dieses Prismas Material sparen.




Die von ECOPTIK hergestellten Beschichtungs- und Beschichtungsfreie Littrow-Prisse weisen eine Winkeltoleranz von mehr als 1 Bogen-Sekunde, eine Oberflächenmasse von 10/5, eine Oberflächengenauigkeit von λ/20, eine Dimensions-Toleranz von +.001 Zoll auf.

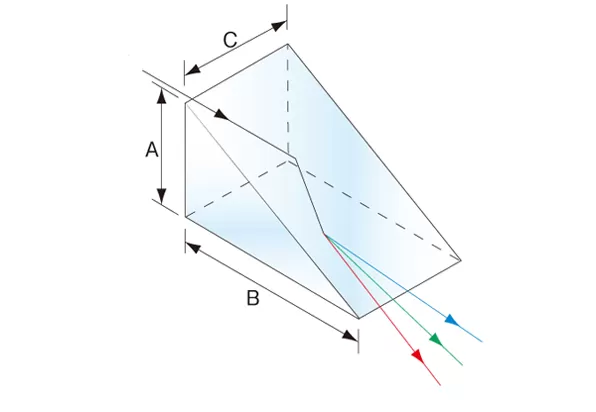

Specification Of 30° - 60° - 90° Littrow Dispersion Prisms



kommerziell

hohe Genauigkeit

Material:

N-BK7, ultraviolettes geschmolzenes Quarz, andere optische Glas

Dimensions-Toleranz:

±0.1mm

±0.05mm

Oberflächenqualität:

60-40 S/D

10-5 S/D

Oberflächenebenheit:

λ/4@632.8nm

 λ/8@632.8nm

Abweichung 180°:

±3 arc min

±30 arc sec

Lichtdurchmesser:

>85% of dimension

schräg:

<0.25mm×45°

Beschichtung:

Reflexionsbeschichtung, AR-Beschichtung usw. Auf Wunsch
