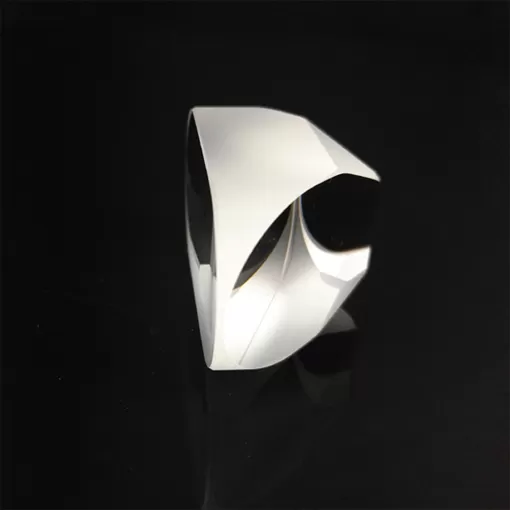

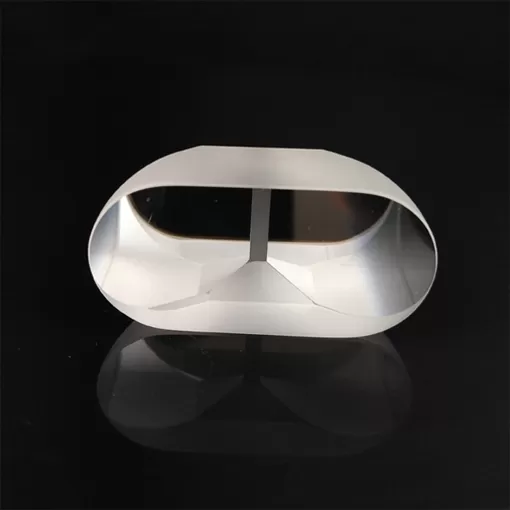

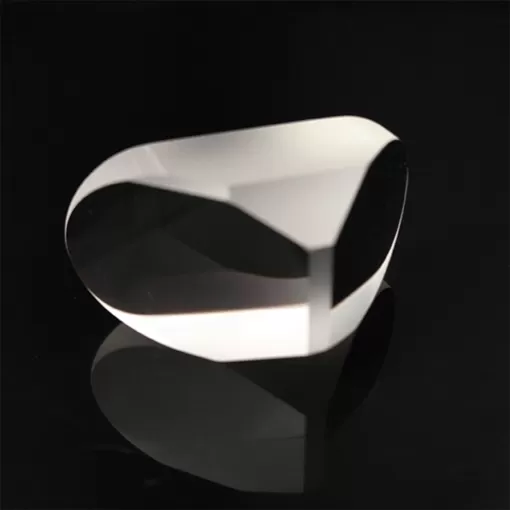

Ecke Cube Retroreflector

BK7 und UVFS Ecke Cube Retroreflector Prism sind entwickelt, um abweichen einfallenden licht durch 180 grad unabhängig von einem winkel von inzidenz. Diese ecke cube prismen haben drei spiegel oberflächen mit winkeln zu 90 ° zu jeder andere, juxtaposed zu bilden die ecke von eine cube mit die eingang gesicht senkrecht zu der cube der diagonal.

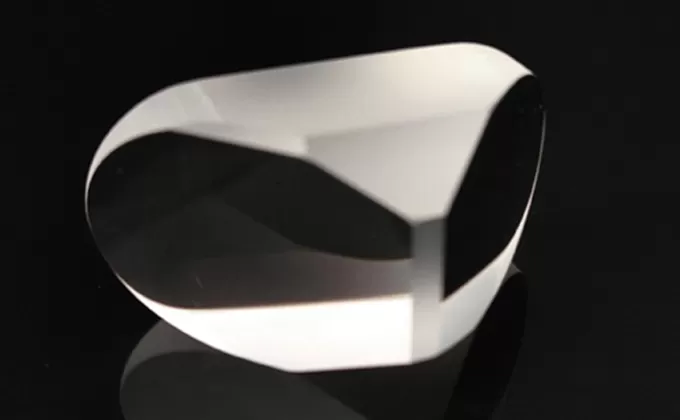

Beschreibung Von Ecke Cube Retroreflector Prisma


EINE ecke cube retroreflector, auch bekannt als CCR oder trihedralOptische prisma, Ist eine optische struktur, dass besteht aus drei benachbarten, gegenseitig-orthogonal flugzeug-reflektieren oberflächen die form die ecke von eine cube. Die ecke cube spiegelt einen zwischenfall ray in einem bestimmten winkel, unabhängig von der prisma und strahl orientierungen.

EcoptikEcke würfel sind verwendet in einer vielzahl von anwendungen wie spektroskopie, battlefield technologie und satelliten. Ecke würfel ermöglichen palette finden für waffen systeme und hilfe in durchführung andere präzise verschiebung und abstand messungen. Für beispiel, eine satellite in orbit um die erde erfordert überwachung von seiner position während es misst platte tektonik und ozean oberfläche topographie.


Spezifikation Von Ecke Cube Retroreflector Prisma



Allgemeine spec.Hohe präzision spec.
MaterialOptische glas (H-K9L, BK7, oder andere), quarzglas
Dimension2mm ~ 80mm
Dimension toleranz± 0,1mm± 0,02mm
90 ° abweichung toleranz<3 arc min<3arc sec.
Oberfläche ebenheit @ 633nmΛ/2Λ/4
Oberfläche qualität60-4020-10
BeschichtungAuf wunsch des kunden
