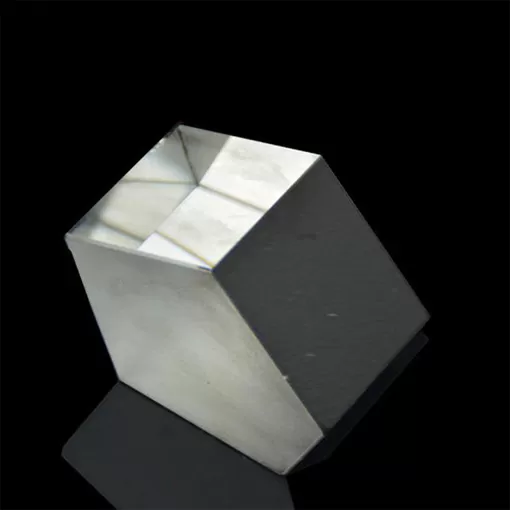

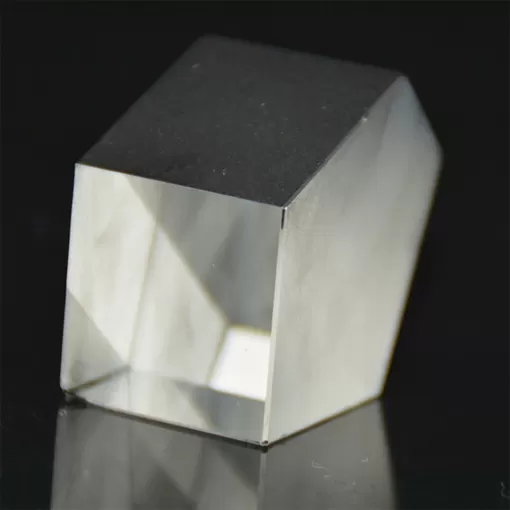

Penta Prisma

Fünfeckigen prisma ist die strahl Winkel (90 °), einer der lenkgetriebe.Es hat zwei zwecke: eine ist, dass, egal wie viel die erste zwischenfall Winkel auf der seite ist die emergent licht einfallenden licht lenkung Winkel (90 °);Die andere ist, dass, im gegensatz zu einem rechteckigen prisma, die resultierende bild hat weder rotation noch spiegelnde reflexion.Pentaprisma sucherscheibe ist allgemein verwendet in kamera sucher, bild beobachtung systeme oder messgeräte.

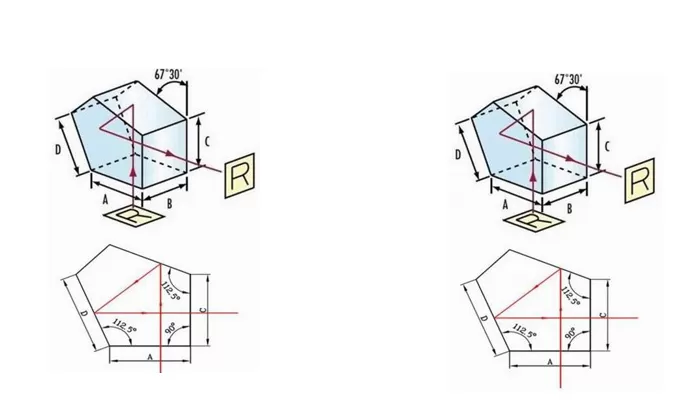

Beschreibung Von Penta Prisma


Eigenschaften von fünfeckigen prisma ist eine 90 ° Winkel der licht wurde eine vertikale inzidenz, und dann nach die 45 ° Winkel von zwei oberfläche reflexion, von die Winkel von 90 ° ausfahrt, auf die andere seite des einfallenden licht und emergent licht ist gleich 90 ° Winkel, Solche anwendung fünfeckigen prism können drehen achse um 90 °. Vor kurzem, die verwendung von die eigenschaften von eine fünfeckigenOptische prismaMessung [1] die planarity der Pacific Ozean, nämlich die fünfeckigen prisma dreht sich um die horizontale achse für emergent licht in die vertikale flugzeug sweep heraus eine flugzeug, und umge um die vertikale achse rotation, kann gemessen werden in horizontale flugzeug, wenn mit laser als lichtquelle, weil die laser palette weit, Sie können sweep out eine große flugzeug, diese für gehäuse bau, große engineering bau von planaren messung offensichtlich ist einfach und bequem und von hoher präzision, so die fünfeckigen prisma bedürfnisse mehr und mehr.


Fünfeckigen prismen nicht erreichen interne insgesamt reflexion basierend auf die kritische-winkel prinzip. Daher, die zwei reflektierende oberflächen dieser prism sind in der regel mit aluminium beschichtet film und schwarz farbe, und die zwischenfall und ausgehenden oberflächen sind beschichtet mit MgF2 einzel anti-reflektierende beschichtung.



description1
description2

Spezifikation Von Penta Prisma

Material:N-BK7
Durchmesser Toleranz:± 0,1mm
Winkel Toleranz:≤ 2''
Ebenheit:Λ/4 @ 632,8 nm
Oberfläche Qualität:40/20
Klar Blende:> 85%
Kegel:<0,25mm X 45 &deg;
Beschichtung:S1 & S2: Einzigen schicht MgF2Beschichtung
S3 & S4: Aluminisierte und schwarz lackiert


Dimension(mm)
7x5
7x6
10x10
15x15
20x20
30x30
