Powell Prisma

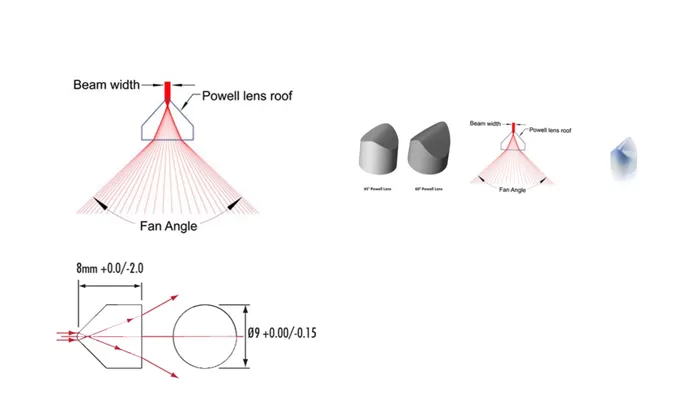

Die Powell objektiv ist ein quanten sprung in linie generator leistung über die einfache zylinder objektiv. EIN zylinder objektiv produziert eine schlecht beleuchtet linie, eine begrenzte durch die nicht-uniform, gaussian laser strahl. Die Powell lens' abgerundeten dach ist in der tat eine komplexe zwei-dimensional asphärische kurve, die erzeugt eine enorme menge an von sphärische aberration, dass redistributes die licht entlang der linie; die verringerung der licht in der zentrale bereich während die erhöhung der licht niveau an der linie der enden. Das ergebnis ist eine sehr gleichmäßig beleuchtet linie verwendet in alle weise von maschine vision anwendungen; von bio-medizinische und automobil montage, um schokolade chip cookie produktion.

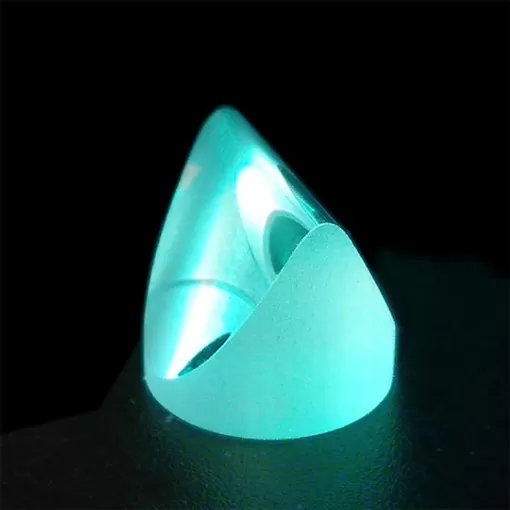

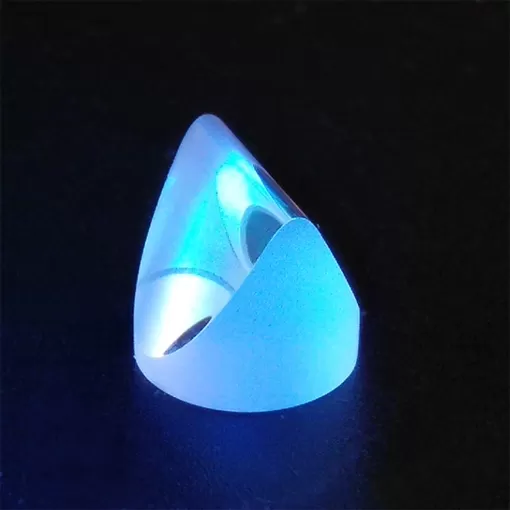

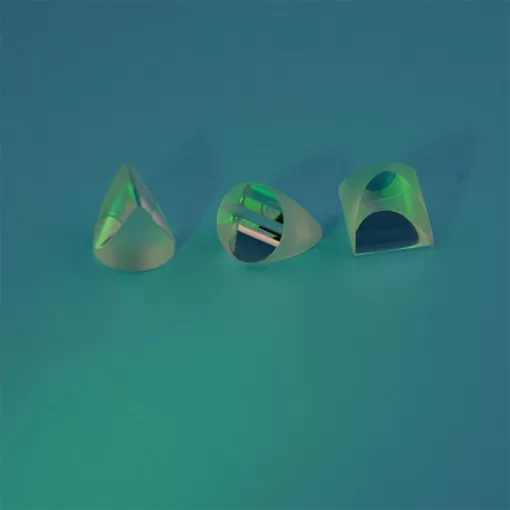

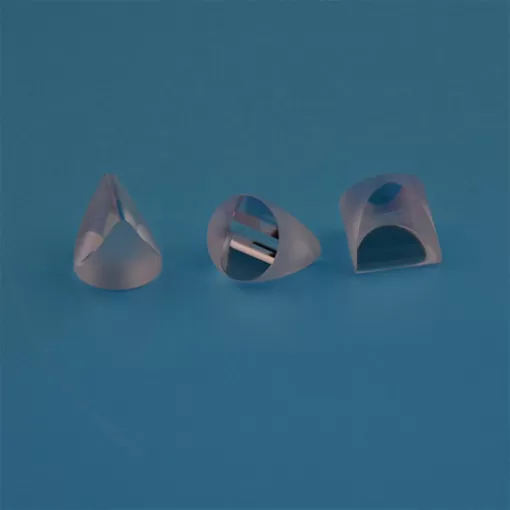

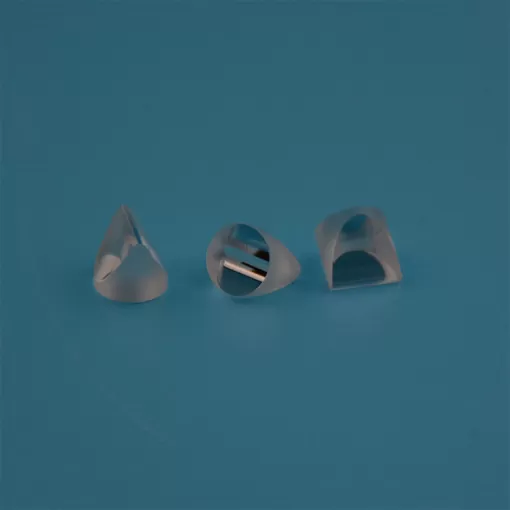

Beschreibung Von Powell Prisma


Powell prisma (auch bekannt als laser linear generator objektiv) ist eine optische kennzeichnung prisma, die können optimiert werden für die eingabe von laser strahl mit die durchmesser von 0,8mm. PowellOptische prismaMacht die laser strahl können optimiert werden in eine gerade linie mit uniform optische dichte, gute stabilität und gute linearität nach dem passieren durch.Verschiedene von der zylindrischen linse, die produziert die eigenschaften von zentralen hot spot und verblasst rand gauß strahl, es kann zu beseitigen die verteilung von zentralen hot spot und verblasst rand von gauß strahl und bilden eine gerade linie mit uniform energie verteilung.Die volle fan Winkel reicht von 1 ° bis 120 °. Die standard spezifikationen sind 5 °, 10 °, 20 °, 30 °, 40 °, 45 °, 50 °, 60 °, 70 °, 80 °, 90 °, 110 ° und 120 °.


Gaussian laser strahl durch gewöhnliche zylindrischen objektiv, produziert der unebenen verteilung von gerade linie, und Powell an der spitze der prisma ist komplexe zwei-dimensional asphärische oberfläche, durch laser wird produzieren eine große anzahl von sphärische aberration, licht pfad ist redistributed, reduzieren die licht von der zentralen region, Erhöhen die rand der licht, zu bilden eine einheitliche linie, geeignet für alle arten von biologischen medizin, automobil montage, lebensmittel verarbeitung und maschine vision anwendungen.


Verwendet für positionierung, laser kennzeichnung maschine, verarbeitung kennzeichnung positionierung, kennzeichnung die gebäude ziel, laser scanning-system, mess ausrüstung.Für eine vielzahl von maschine vision anwendungen;Von biomedizinischen zu automotive montage, um schokolade chip cookie produktion;Handy alle arten von online-erkennung, flugzeuge militärische anwendungen, schiff anlage.


description
description2
description3

Spezifikation Von Powell Prisma


MaterialQuarzglas/BK7glass
DurchmesserΦ 0,8mm, Φ1mm, Φ2mm, Φ3mm, Φ5mm, Φ9mm, Φ10mm, Φ 15mm oder kunden größe
Durchmesser Toleranz+ 0.0/-0,05mm / ± 0,05mm
Palette von Fan3 °,5 °,10 °,15 °,20 °,30 °,45 °,53 °,60 °,70 °,75 °,85 °,90 ° 96 °,100 °,110 °,120 °
Winkel toleranz<3arc min ~ 30arc sec.
Strahl breite3mm, 4mm, 5mm oder kunden größe
Oberfläche qualität60/40, 40/20, 20/10 scratch und dig
Klar blende> 90%
Bevel<0,2 × 45 &deg;
BeschichtungWie pro antrag des kunden


Typ Keine.Strahl dimension
(Mm)
Winkel von fan
(&deg;)
Durchmesser
(Mm)
Höhe
(Mm)
BRD-PWP-1GB-1511598
BRD-PWP-1GB-3013098
BRD-PWP-1GB-4014098
BRD-PWP-1GB-4514598
BRD-PWP-1GB-6016098
BRD-PWP-1GB-9019098
BRD-PWP-1GB-110111098
BRD-PWP-2GB-42498
BRD-PWP-2GB-3023098
BRD-PWP-2GB-6026098
BRD-PWP-2GB-7027098
BRD-PWP-2,5 GB-302,53098
BRD-PWP-3GB-1031098
BRD-PWP-3GB-1531598
BRD-PWP-3GB-2032098
BRD-PWP-3GB-3033098
BRD-PWP-3GB-4534598
BRD-PWP-3GB-6036098
BRD-PWP-3GB-7037098
BRD-PWP-3GB-9039098
BRD-PWP-3GB-110311098
BRD-PWP-4GB-2242298
BRD-PWP-4GB-3043098
BRD-PWP-4GB-9049098
BRD-PWP-5GB-1051098
BRD-PWP-5GB-3053098
BRD-PWP-5GB-3553598
BRD-PWP-5GB-4054098
BRD-PWP-5GB-4554598
BRD-PWP-5GB-5555598
BRD-PWP-5GB-6056098
BRD-PWP-5GB-7057098
BRD-PWP-5GB-7557598
BRD-PWP-5GB-9059098
BRD-PWP-5GB-110511098
BRD-PWP-5,7 GB-905,79098
