plano convex cylindrical lens

Plano Konvexen Zylindrischen Objektiv

EINE plano-konvexe zylindrischen objektiv ist verwendet zu kondensieren licht in einer achse. EIN positives plano zylindrischen objektiv ist in der lage zu schaffen eine linie bild von einem punkt von licht, zu ändern die aspekt verhältnis von ein bild oder zu fokus gebündelten eingang licht auf eine linie. Plano-konvexe zylindrischen linsen sind in der regel verwendet für beleuchtung von schlitz und linie detektor arrays, laser projektion, laser linie fokussierung und anamorph strahl gestaltung. Wenn sie irgendeine nachfrage haben, kontaktieren sie bitteEcoptik(Auch bekannt als BRD Optische).

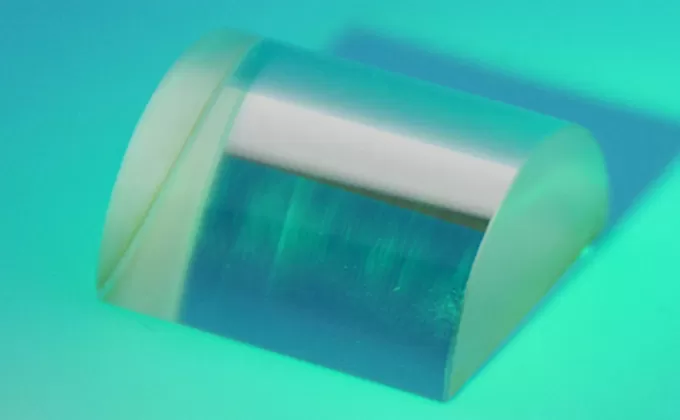

Beschreibungen Von Plano Konvexen Zylindrischen Objektiv

Die Plano sphärische linse wirkt symmetrisch auf das einfallende licht in beide richtungen, während die zylindrischen konvexen objektiv wirkt in nur eine richtung auf das einfallende licht. EINE typische anwendung ist zu form eine verformt strahl mit ein paar von plano-konvexe zylindrischen linsen. EIN paar von positiven plano-konvexe zylindrischen linsen können verwendet werden, um kollimieren und runde die ausgang der laser diode. Eine andere möglich anwendung ist zu konzentrieren die diverging strahl auf die detector array mit einem einzigen plano-konvexe zylindrischen objektiv. In auftrag zu minimieren die sphärische aberration, wenn die gebündelten balken sind konzentriert in eine linie, die gebündelten licht sollte zwischenfall auf die gebogene oberfläche der linse, und wenn die quasi-linear quelle ist verwendet, die linie quelle sollte zwischenfall auf die flugzeug der linse.

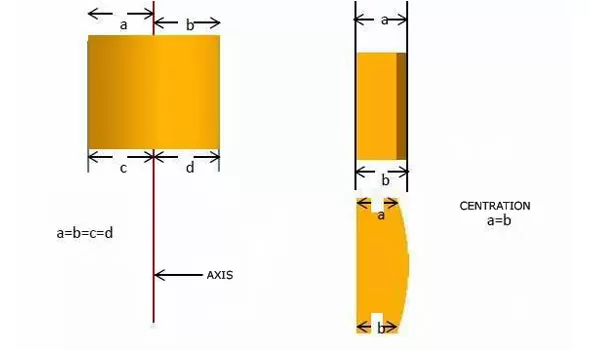

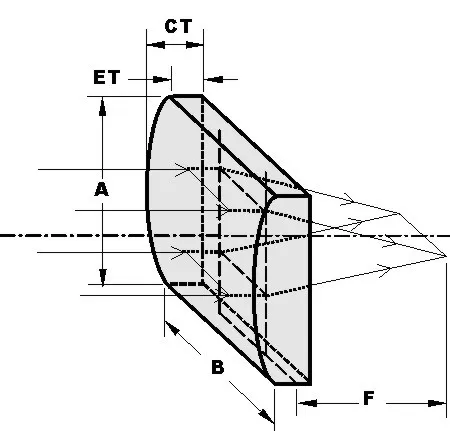

Zeichnung Von Plano Konvexen Zylindrischen Objektiv

Drawing Of Plano Convex Cylindrical Lens

drawing

Spezifikationen Von Plano Konvexen Zylindrischen Objektiv



KommerziellenHohe präzision
MaterialOptische gläser, quarzglas, silica, etc.
Durchmesser0,5mm ~ 150mm
Durchmesser toleranz± 0,1mm± 0,02
Brennweite-50mm ~ 2000mm
Brennweite toleranz± 2% (<10mm)
± 0.5% <10mm - 1000mm)
± 1% (>1000%)
Centraticom<3 arc min<10 arc sec
Klar blende> 85% ~ 92% von durchmesser
Oberfläche qualität (Scratch / Dig)MIL 60/40MIL 10/5
Oberfläche genauigkeitΛ/4 @ 632,8 nmΛ/10632,8 nm
Bevel0,05mm ~ 0,2mm x 45 °
BeschichtungBis auf anforderung des kunden.
