right angle prism

Rechten Winkel Prisma

Rechts-winkel prisma spiegel sind extrem vielseitig optische komponenten, häufig verwendet als individuelle prismen und komponenten von optischen baugruppen. EIN strahl von licht in das bein eines rechts-winkel prisma spiegel werden abweichen durch eine nenn wert von 90 °, während präzise rotation der prisma steuert strahl ausrichtung. Wenn licht tritt die hypotenuse der prisma, ist es allgemein genannt eine Porro prisma. In diese konfiguration, eine licht strahl wird durchlaufen 180 ° abweichung, die unveränderlich ist in die azimutwinkel achse, während präzise einstellung der prisma steuert strahl höhe.



Beschreibung Von Rechten Winkel Prisma Spiegel

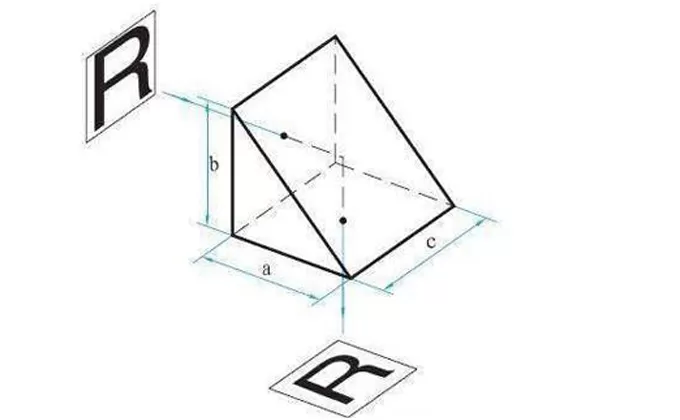

EINE richtige winkel prisma spiegel ist in der regel verwendet zu drehen ein licht pfad oder abzulenken ein bild produziert durch eine optische system durch 90 °.Je nach orientierung der prisma, das bild kann ausgerichtet werden links und rechts, auf den kopf und links und rechts.Rechteckigen prism können auch verwendet werden für bild kombination, strahl abweichung und andere anwendungen.


Wenn eine richtige winkelOptische prismaSpiegel ist verwendet, einige optische film ist in der regel überzogen.Die rechteckige prisma selbst hat eine große kontaktieren bereich und wie typische winkel, wie 45 ° und 90 °. Daher, im vergleich mit gewöhnlichen reflektoren, die rechteckige prisma ist einfacher zu installieren und hat bessere stabilität und festigkeit für mechanische stress.Sie sind die beste wahl von optischen teile für alle arten von geräte und instrumente.


description

Spezifikation Von Rechten Winkel Prisma Spiegel


MaterialBK7 glas/UV quarzglas
Dimension3mm ~ 200mm
Dimension toleranz± 0,1mm ~ ± 0,05mm
Oberfläche qualität60/40, 40/20, 20/10
Oberfläche ebenheitΛ/20 - λ/4
Winkel toleranz<30arc sec. ~ 5arc min
Bevel<0,25 × 45 &deg;
BeschichtungWie pro kunden antrag



TYP Keine.Dimension
RAP-55,0 × 5,0mm
RAP-1010,0 × 10,0mm
RAP-12,512,5 × 12,5mm
RAP-1515,0 × 15,0mm
RAP-2020,0 × 20,0mm
RAP-2525,0 × 25,0mm
RAP-5050,0 × 50,0mm
