Die Zentrale Prinzip der Optische Zementiert Linsen

In den prozess der optisch zementiert linsen, egal ob die harz kleber methode oder die foto kleber methode ist verwendet, es muss zentriert zu gewährleisten, dass die optischen achsen der positive und negative linsen übereinstimmen, sonst wird es auswirkungen auf die bild qualität der optische system.

Wenn die parallel licht gelangt durch die uncentered objektiv gruppe, seine brenn punkt bild F1 wird verletzt werden zu dem punkt der F2'. Mehrere achsen übereinstimmen.) Drehen die positive objektiv, und die bild punkt F2 'also dreht entsprechend. Seine grenze orientierung ist die zwischen prinzip von F3 'glue einstellung wie in Abbildung gezeigt 8-5. Der abstand F2'F3 'between die zwei extreme azimuths der bild punkt ist entspricht zweimal die zentralen fehler von die objektiv.

F1 ", F2', und F3 'coincide wenn geklebt in der mitte. Daher, vor die klebe schicht auf die zementiert oberfläche ist gehärtet, die positive objektiv ist erweiterte mit der optischen achse der negative objektiv als das kriterium, so, dass die optischen achsen der positive und negative linsen zusammenfallen. In dieser zeit, die bild punkt F2 'is nicht schlagen oder die schlagen menge (F2'F3') ist innerhalb der zulässigen skala.

Der optischen achse des zentriert und einfassung objektiv ist ursprünglich zusammenfallend mit die geometrische achse. Platz der zementiert objektiv auf die nivellierung tabelle (die oberfläche, dass ist in kontakt mit der tabelle muss konvexen oder flach) wenn die kolloidale mittel ist in einen flüssigen zustand, der schwerpunkt von die objektiv und seine optischen achse ist automatisch neu positioniert durch die selbst-gewicht von die teile. Die weg zu ort die objektiv ist, die ebene mit einem 30 "wasserwaage, und die oberfläche genauigkeit der weg bedürfnisse zu werden N = 3, N = 0.5, oder mehr. Diese zentrierung methode kann verwendet werden für geklebt teile mit zentrum fehler C> = 0,05mm.

Wie zu beurteilen, ob die achromatische zementiert doppel objektiv ist gut?

Optische zementiert objektiv bezieht sich auf glas, dass können ändern die richtung von licht übertragung und können ändern die relative spektrale ausbreitung von uv, sichtbar, oder infrarot licht. Die enge gefühl der optische zementiert spiegel bezieht sich auf die farblose optische zementiert spiegel; eine optische zementiert spiegel können verwendet werden, um machen linsen, prismen, spiegel, und windows in optische instrumente.

Die achromatische zementiert triple-objektiv ist von anderen gläser in, dass es hat einige komponenten wie eine optische system und muss erfüllen die anforderungen von optische bildgebung. Daher, die bestimmung der qualität von optischenAchromatische beschichtet objektivAuch enthält einige spezielle und schweren indikatoren.

1. spezifische optische konstanten und konsistenz der gleichen charge von glas optische konstanten

Jeder vielzahl von flint glas zementiertAchromatische zylindrischen objektivHat eine regelmäßige standard brechungsindex wert für verschiedenen wellenlängen von licht, die ist verwendet als grundlage für die optische planer zu plan optischen systeme. Daher, die optische konstanten des die optische zementiert linsen produziert durch die fabrik muss innerhalb der gewisse toleranz bereich von diese werte, sonst, die qualität der tatsächlichen imaging qualität wird nicht mit die ergebnisse erwartet während der planung und einfluss auf die qualität der optische instrument.

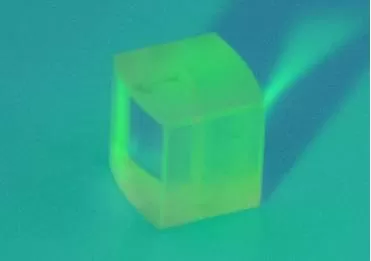

Flint Glas Zementiert Zylindrischen Objektiv

Zweite, eine hohe grad der transparenz

Die helligkeit der imaging der optische system ist proportional zu der transparenz der glas. Die transparenz der optische zementiert spiegel zu einer bestimmten wellenlänge ist ausgedrückt durch die licht absorption koeffizienten Kλ. Nach der licht gelangt durch eine serie von prismen und linsen, einige seiner energie ist verloren an der schnittstelle reflexion derOptische komponentenUnd einige ist absorbiert durch das medium (glas) selbst. Daher, in bezug auf die optische system darunter mehrere dünne linsen, die primäre weg zu verbessern die durchlässigkeit ist die reflexion zu reduzieren verlust der objektiv oberfläche, wie beschichtung der oberfläche breitband-antireflex beschichtung.
