Zylindrische Spiegel sind spezielle optische Bauteile, deren Funktionsprinzip und Anwendungsbereiche sich deutlich von denen herkömmlicher sphärischer Spiegel unterscheiden. Im Folgenden werden ihre grundlegenden Prinzipien und wichtigsten Anwendungen detailliert erläutert:

I. Funktionsprinzip des Zylinderspiegels

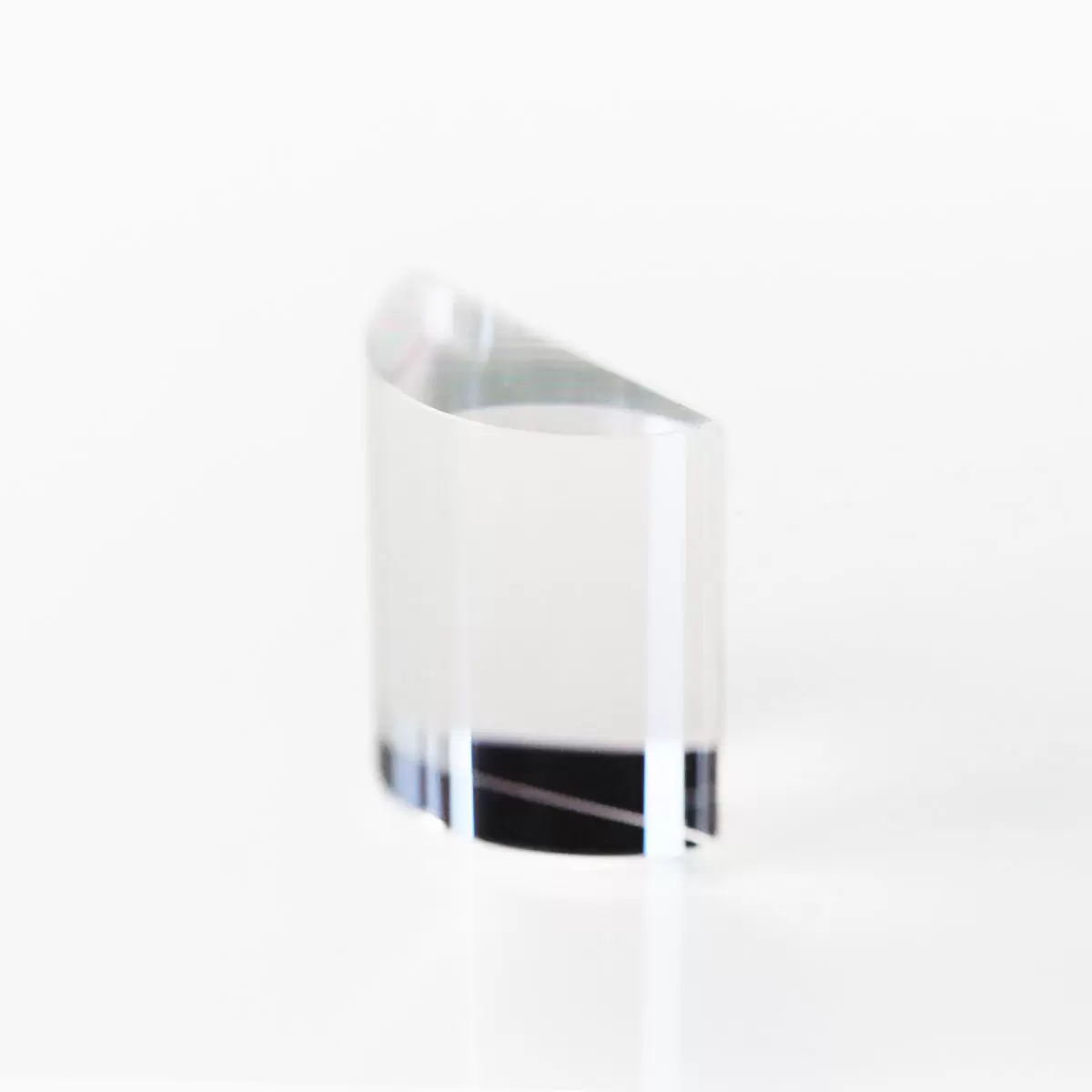

Das Hauptmerkmal eines Zylinderspiegels ist seine Oberflächenform: In einer Richtung bildet er eine Zylinderfläche (mit Krümmung), in der anderen, vertikalen Richtung eine Ebene (ohne Krümmung). Diese asymmetrische Struktur führt zu völlig unterschiedlichem Verhalten von Lichtstrahlen in zwei orthogonalen Richtungen:

1. Krümmungsrichtung (Meridianrichtung)

-Konvexer Zylinderspiegel: Wenn paralleles Licht einfällt, wird es in einer Brennlinie (und nicht in einem Punkt) fokussiert, ähnlich wie bei der Kompression von Licht zu einer Linie.

-Konkaver Zylinderspiegel: Das von einer Punktlichtquelle ausgesendete Licht wird in parallele Lichtbänder aufgespalten.

-Prinzip: Nach dem Brechungsgesetz (Snellius'sches Brechungsgesetz) werden Lichtstrahlen in Richtung der Krümmung abgelenkt, und die Brennweite wird durch den Krümmungsradius und den Brechungsindex des Materials bestimmt.

2. Ebene Richtung (Sagittalebene)

-Wenn Licht eine Ebene durchdringt, wird es nicht abgelenkt (entspricht dem Durchgang durch ein flaches Glas) und ändert weder den Konvergenz- noch den Divergenzzustand des Lichts.

3. Bildgebende Eigenschaften

-Punktlichtquelle → Abbildung als gerade Linie (Linienfokus);

-Kreisförmiger Fleck → verformbar zu elliptischem oder linearem Fleck;

-Einführung eines signifikanten Astigmatismus: fokale Trennung zwischen der meridionalen und der sagittalen Ebene.

II. Kernanwendungsbereiche

Die unidirektionale optische Manipulationsfähigkeit zylindrischer Spiegel macht sie in folgenden Bereichen unersetzlich:

1. Laserbearbeitung und -fertigung

-Laserschneiden/-markieren: Komprimierung eines kreisförmigen Laserstrahls zu einem schmalen Linienfleck (Erhöhung der Energiedichte), verwendet für die Präzisionsbearbeitung von Glas, Siliziumwafern und Metallen.

-Oberflächenbehandlung: Erzeugung gleichmäßiger linearer Lichtpunkte für Laserhärten, -beschichten und -glühen.

-Strahlformung: Durch die Kombination mehrerer zylindrischer Spiegel werden Gaußsche Strahlen in flächige Lichtpunkte umgewandelt, wodurch die Gleichmäßigkeit der Verarbeitung verbessert wird.

2. Optische Bildgebung und Detektion

-Zeilenabtast-Bildgebungssystem:

Der zylindrische Spiegel bündelt die Lichtquelle zu einer linearen Beleuchtung, die in Verbindung mit einer linearen Array-Kamera verwendet wird, um Objekte mit hoher Geschwindigkeit abzutasten (z. B. bei der Produktinspektion in Montagelinien und der Fälschungssicherheit von Banknoten).

-Anwendungen: LCD-Panel-Defekterkennung, Überwachung der Druckqualität, Dokumentenscanner.

-3D-Sensorik: Erzeugung linearer Lasermuster in der strukturierten Lichtprojektion.

3. Display- und Beleuchtungstechnologie

-Laserprojektor: Formung des von der Laserdiode emittierten elliptischen Lichtflecks zu einem rechteckigen, gleichmäßigen Lichtstrahl.

-Laserdisplay: kombiniert mit einem Mikrolinsenarray zur Optimierung der Lichtfeldverteilung.

-Barcode-Scanning: Rotierende zylindrische Spiegel erzeugen Scanlinien, die den Barcode-Bereich abdecken (traditionelle Laserscanner).

4. Biomedizinische und wissenschaftliche Instrumente

-Durchflusszytometer: Fokussieren Sie den Laser zu einem dünnen Lichtstrahl (ca. 10 μm dick) und bestrahlen Sie die durchfließenden Zellen, um die Fluoreszenz anzuregen.

-Konfokales Mikroskop: Erzeugung von Linienfokus-Scanmustern zur Verbesserung der Bildgebungsgeschwindigkeit.

-Optische Kohärenztomographie (OCT): Der Linienbeleuchtungsmodus reduziert Bewegungsartefakte.

5. Spektroskopie und optische Systeme

-Spektrometer: kollimierte Spaltlichtquelle oder fokussiertes Dispersionslicht auf einen Detektor (z. B. Konkavgitterspektrometer).

-Astigmatismuskorrektur: Kompensation des durch sphärische Linsen verursachten Astigmatismus (umgekehrte zylindrische Spiegel wirken der Verzerrung entgegen).

III. Wichtige Konstruktionspunkte – Parameter und Beschreibung

-Richtungsausrichtung: Die Krümmungsrichtung muss exakt den Anwendungsanforderungen entsprechen (z. B. beim Laserschneiden, das senkrecht zur Materialoberfläche erfolgen muss).

-Kombinationsanwendung: Zwei orthogonal angeordnete zylindrische Spiegel können unabhängig voneinander den optischen Pfad in X- und Y-Richtung steuern (z. B. Laserstrahlaufweitung und -fokussierung).

-Materialauswahl: Quarzglas für ultraviolette Anwendungen, Silizium/Germanium für Infrarotanwendungen und BK7-Glas für sichtbare Anwendungen.

-Beschichtungsanforderungen: Antireflexionsfolie (zur Reduzierung von Reflexionsverlusten), hochreflektierende Folie (reflektierender zylindrischer Spiegel) oder Metallfolie (Laserbeständigkeit gegenüber hohen Leistungen).

-Aberrationsmanagement: Um den Astigmatismus zu reduzieren, ist es notwendig, die Krümmung zu optimieren oder nicht-sphärische zylindrische Spiegel zu verwenden. Hochpräzisionssysteme erfordern eine Kombination aus sphärischer Spiegelkorrektur und sphärischen Spiegelkorrekturen.

Zusammenfassen

Zylindrische Spiegel sind aufgrund ihrer unidirektionalen optischen Manipulationsfähigkeit in Anwendungen, in denen Lichtenergie linear verteilt werden muss, unersetzlich. Von der industriellen Laserbearbeitung über die biomedizinische Bildgebung bis hin zur Unterhaltungselektronik (Scanner, Projektoren) liegt ihr Kernnutzen in Folgendem:

1. Effiziente Strahlformung (Kreis → Linie/Ellipse);

2. Eindimensionale hochauflösende Manipulation (Zeilenabtastung/Zeilenbeleuchtung);

3. Flexibilität der Systemintegration (orthogonale Kombination zur Realisierung komplexer optischer Pfade).

Die richtige Wahl der Krümmungsrichtung, der Brennweite und des Beschichtungsverfahrens ist der Schlüssel zur Maximierung der Leistungsfähigkeit.
