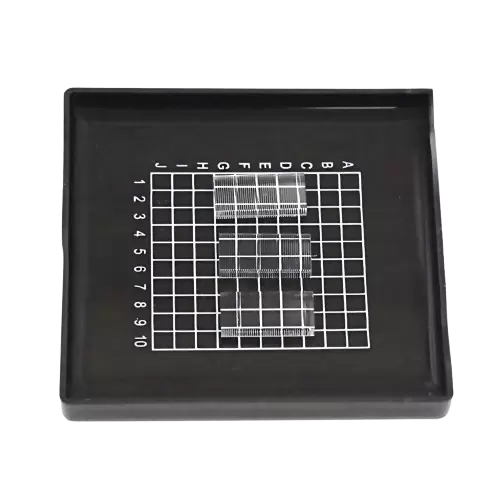

Herkömmliche Einzellinsen bleiben für viele optische Systeme wirksam, ihre physikalische Größe und begrenzte Integration werden jedoch zu Einschränkungen, wenn ein optisches Modul mehrere Fokussierungs-, Bildgebungs- oder Strahlsteuerungsfunktionen auf kleinem Raum benötigt. Ein Mikrolinsenarray beseitigt diese Einschränkung, indem es ein relativ großes optisches Element durch eine präzise angeordnete Oberfläche ersetzt, die zahlreiche Linseneinheiten im Mikrometermaßstab enthält.

Für Käufer optischer Komponenten ist die Auswahl eines Micro Lens Array Sheet jedoch nicht nur eine Frage der Auswahl der kleinsten Linse oder des Vergleichs der Stückpreise. Linsenöffnung, Prägetiefe, Abstand, Array-Dichte, Substratmaterial, Brechungsindex, Oberflächengenauigkeit und Fertigungskonsistenz beeinflussen alle das optische Ergebnis und das endgültige Angebot. Die richtige Spezifikation hängt davon ab, wie das Array mit dem Rest des optischen Systems interagiert.

Wie die Struktur eines Mikrolinsenarrays die optische Leistung bestimmt

Ein Mikrolinsenarray besteht aus vielen Linseneinheiten mit jeweils einer Öffnung im Mikrometerbereich und einer geprägten Tiefe. Obwohl jede einzelne Linse klein ist, können Tausende oder sogar mehr optische Einheiten auf derselben Fläche arbeiten. Dadurch erhält das Bauteil eine hohe optische Integration, die mit herkömmlichen Einzellinsen nur schwer zu erreichen ist.

Die Grundgeometrie jeder Linse bestimmt, wie einfallendes Licht umgelenkt wird. Blende oder Linsendurchmesser beeinflussen die effektive optische Fläche jeder Einheit, während geprägte Tiefe und Oberflächenprofil die Linsenkrümmung und damit ihr Fokussierungsverhalten beeinflussen. Der Linsenabstand bestimmt den Abstand zwischen benachbarten Linsen und wirkt sich direkt auf die Array-Dichte aus.

Diese Parameter können nicht unabhängig voneinander betrachtet werden. Durch die Reduzierung des Linsenabstands erhöht sich beispielsweise die Anzahl der optischen Einheiten innerhalb eines festen Bereichs, was in einigen Systemen die räumliche Abtastung oder Lichtumverteilung verbessern kann. Gleichzeitig erhöhen kleinere Strukturen und engere Maßtoleranzen im Allgemeinen die Herstellungs- und Inspektionsschwierigkeiten.

Der Füllfaktor ist ein weiterer wichtiger Parameter. Ein hoher Füllfaktor bedeutet, dass ein größerer Anteil der verfügbaren Oberfläche zur beabsichtigten optischen Funktion beiträgt. Bei Beleuchtungs- und Displayanwendungen kann dies Einfluss darauf haben, wie gleichmäßig das Licht verteilt wird. In Bildgebungssystemen können Variationen im Linsenprofil oder -abstand stattdessen zu Unterschieden im Fokusverhalten von einer Linse zur anderen führen.

Grundsätzlich ist auch die Unterscheidung zwischen refraktiven Mikrolinsenarrays und diffraktiven Mikrolinsenarrays wichtig.

Eine refraktive MLA ändert die Richtung des Lichts durch die Geometrie der Linsenoberfläche und den Brechungsindex des Materials. Sein Verhalten hängt daher eng mit der Linsenkrümmung, der Materialauswahl, der Wellenlänge und der Brennweite zusammen. Refraktive Arrays eignen sich für Anwendungen wie Fokussierung, Bildgebung, Beleuchtungshomogenisierung und Strahlformung.

Ein diffraktiver MLA nutzt mikrostrukturierte Merkmale, um die Lichtphase durch Beugung zu steuern. Seine optische Reaktion kann stark wellenlängenabhängig sein, was das Design besonders relevant macht, wenn Phasenmanipulation oder kompakte wellenlängenspezifische optische Funktionen erforderlich sind.

Für die Beschaffung ist der Unterschied wichtig, da der Herstellungsprozess, die Maßanforderungen, das Wellenlängenverhalten und die Leistungsüberprüfung zwischen den beiden Strukturen unterschiedlich sein können.

Wo Mikrolinsen-Array-Platten einen praktischen Mehrwert bieten

Das Blattformat ist besonders nützlich, wenn ein optisches System mehrere optische Funktionen auf einer relativ kompakten Fläche erfordert.

In Anzeigesystemen kann ein Mikrolinsenarray entworfen werden, um Licht umzuleiten oder neu zu verteilen und die optische Nutzung zu verbessern. Der Abstand, die Fokuseigenschaften und der Füllfaktor müssen der Pixelstruktur oder Beleuchtungsarchitektur entsprechen. Eine schlechte Array-Gleichmäßigkeit kann zu sichtbaren Schwankungen in der Helligkeit oder Lichtverteilung führen.

In Bildgebungssystemen können einzelne Linsen Licht sammeln oder auf definierte Bereiche fokussieren. Hier ist die Konsistenz von Blende, Objektivprofil, Brennweite und Positionierung von entscheidender Bedeutung. Eine kleine Abweichung, die sich über ein großes Array wiederholt, kann eher zu einem Problem auf der Ebene des optischen Systems als zu einem isolierten Herstellungsfehler werden.

Bei Laseroptiken kann das Array eine Strahlformung, Homogenisierung oder räumliche Umverteilung durchführen. Laseranwendungen stellen oft zusätzliche Anforderungen an Substratmaterial, Wellenlängenübertragung, Oberflächenqualität und Schadensresistenz. Eine Spezifikation, die für normale Beleuchtung geeignet ist, reicht möglicherweise nicht für einen Laserpfad mit hoher Leistung aus.

In AR/VR-Systemen können die kompakte Größe und die hohe optische Integration eines MLA Designern dabei helfen, optische Funktionen innerhalb begrenzter Modulabmessungen zu implementieren. Je nach Architektur kann das Array an der Lichtkopplung, Strahlführung, Bildgebung oder anderen augennahen optischen Funktionen beteiligt sein.

Das gleiche Prinzip gilt für die optische Kopplung und Präzisionsbeleuchtung. Anstatt viele separate Linsen mechanisch zu positionieren, kann ein Array eine große Anzahl optischer Einheiten in einer kontrollierten geometrischen Beziehung bereitstellen.

Dies ist einer der Hauptunterschiede zwischen einem Mikrolinsen-Array-Blatt und herkömmlichen Einzeloptiken: Der Wert liegt nicht nur in der Größe jedes einzelnen Linsenelements, sondern im Verhältnis zwischen Tausenden von Linsenelementen über die gesamte optische Oberfläche.

Die Fertigungskonsistenz ist ebenso wichtig wie die Nennspezifikationen

Ein Mikrolinsen-Array kann den Nennlinsendurchmesser erreichen und dennoch eine schlechte Leistung erbringen, wenn die Strukturen über die gesamte Fläche hinweg inkonsistent sind.

Angenommen, die Ziellinsen haben die gleichen Blenden- und Brennpunkteigenschaften. Wenn die Prägetiefe von Region zu Region variiert, können sich auch die effektive Krümmung und das Fokusverhalten ändern. In einem Bildgebungssystem kann dies als inkonsistenter Fokus erscheinen. Bei Beleuchtung kann es zu einer ungleichmäßigen Intensität kommen. Bei der Strahlformung können lokale Variationen die Leistungsverteilung verändern.

Aus diesem Grund sollten Käufer nicht nur die Nennmaße prüfen, sondern auch die Gleichmäßigkeit der Anordnung, die Genauigkeit der Oberflächenform, Maßtoleranzen, die Oberflächenqualität und die Prüfmethodik.

Ebenso wichtig ist die Materialauswahl. Der Brechungsindex beeinflusst die Beziehung zwischen Linsengeometrie und optischer Leistung. Die Übertragungsanforderungen hängen von der Betriebswellenlänge ab. Bei Laser- oder Hochleistungsbeleuchtungssystemen kann die thermische Stabilität wichtig werden.

ECOPTIK verfügt über 15 Jahre Erfahrung in der Herstellung optischer Komponenten und stellt Präzisionsoptiken her, darunter mikrooptische Komponenten, sphärische Linsen, Kuppeln, zylindrische Spiegel, Filter, Prismen und Fenster. Zu den Materialoptionen gehören optisches Glas von Schott, CDGM und Corning sowie Saphir, CaF₂, MgF₂, Quarzglas, Si, ZnSe und ZnS.

Das verfügbare Material sollte entsprechend der Wellenlänge, dem optischen Design, den Umgebungsbedingungen und den Herstellungsanforderungen und nicht nur nach den Materialkosten ausgewählt werden.

Für Präzisionsprojekte verwendet ECOPTIK außerdem ZYGO-Laserinterferometer, ZEISS CMM Spectrum und Agilent Cary 7000 UMS für Messungen und Produktberichte. Eine solche Inspektionsfähigkeit wird wichtig, wenn für ein Mikrolinsenarray eine dokumentierte Dimensions-, Oberflächen- oder Spektralleistung erforderlich ist.

Was bestimmt den Preis eines Mikrolinsen-Arrays?

Es gibt keinen aussagekräftigen Einzelpreis für ein Mikrolinsen-Array, ohne dessen technische Spezifikation zu definieren.

Der erste wichtige Faktor ist die Geometrie der Mikrolinsen. Kleinere Öffnungen, engere Abstände, größere Array-Dichte und komplexere geprägte Profile können die Herstellungsschwierigkeiten erhöhen. Erfordert die Konstruktion extrem gleichmäßige Strukturen über eine große Fläche, wird die Prozessführung anspruchsvoller.

Ein weiterer Kostenfaktor ist das Substratmaterial. Bei optischem Standardglas und Spezialmaterialien können sich die Rohmaterial- und Verarbeitungskosten erheblich unterscheiden. Materialverfügbarkeit, optischer Transmissionsbereich, Brechungsindex, thermische Eigenschaften und Bearbeitbarkeit beeinflussen alle das Angebot.

Die Fertigungspräzision wirkt sich auch auf den Preis des Mikrolinsenarrays aus. Ein Prototyp, der relativ große Toleranzen erfordert, unterscheidet sich grundlegend von einer Produktionskomponente, die streng kontrollierte Linsenabmessungen, Oberflächenform, Array-Positionierung und optische Gleichmäßigkeit erfordert.

Array-Größe und Anpassung sind ebenfalls wichtig. Ein kleiner Prototyp erfordert möglicherweise Konstruktions- und Einrichtungsarbeiten, die pro Stück relativ teuer sind. Sobald das Design in die stabile Produktion übergeht, können höhere Stückzahlen die Werkzeug-, Prozesseinrichtungs- und Prüfkosten auf mehr Einheiten verteilen.

Beschichtungsanforderungen, Verpackung, Prüfdokumentation und Linsenmontage können die Gesamtprojektkosten weiter beeinflussen.

Aus diesem Grund können zwei Mikrolinsen-Array-Platten mit ähnlichen Außenabmessungen sehr unterschiedliche Preise haben. Der tatsächliche Vergleich sollte anhand der vollständigen optischen Spezifikation und Fertigungstoleranz erfolgen.

Häufige Fragen zum Kauf von Mikrolinsen-Arrays

Wie viel kostet ein Micro Lens Array?
Es gibt keinen festen Preis. Die Kosten hängen von der Linsengeometrie, dem Abstand, der Apertur, der Prägetiefe, dem Material, der Array-Größe, der Toleranz, dem Herstellungsprozess, der Menge, der Beschichtung und den Prüfanforderungen ab.

Wofür wird ein Mikrolinsen-Array verwendet?
Zu den typischen Anwendungen gehören Anzeigesysteme, Bildgebung, Laserstrahlformung, Beleuchtung, optische Kopplung, AR/VR-Module, Sensorik und andere kompakte optische Systeme, die mehrere koordinierte Linsenfunktionen erfordern.

Was ist der Unterschied zwischen einem refraktiven und einem diffraktiven Mikrolinsenarray?
Ein refraktiver MLA lenkt das Licht hauptsächlich durch die Linsengeometrie und den Brechungsindex des Materials um, während ein diffraktiver MLA das Licht durch technische Mikrostrukturen und Beugung steuert. Die geeignete Wahl hängt von der Wellenlänge, der optischen Funktion und der Systemarchitektur ab.

Wie funktioniert ein Micro Lens Array Sheet?
Jede Mikrolinse lenkt das einfallende Licht um oder fokussiert es, während die gesamte Anordnung einen koordinierten optischen Effekt auf der gesamten Platte erzeugt. Pitch, Blende, Linsenprofil, Brennweite und Anordnung bestimmen die resultierende Lichtverteilung bzw. das Abbildungsverhalten.

Welche Faktoren beeinflussen den Preis eines Mikrolinsen-Arrays?
Die Hauptfaktoren sind Linsenabmessungen, Array-Dichte, Prägetiefe, Substratmaterial, Brechungsindex, Oberflächengenauigkeit, Maßtoleranz, Array-Größe, Herstellungsprozess, Anpassungsgrad, Produktionsvolumen und Prüfanforderungen.

Wie wähle ich ein Mikrolinsen-Array für ein optisches System aus?
Beginnen Sie mit der Wellenlänge, den Eingangsstrahl- oder Beleuchtungsbedingungen, dem erforderlichen Fokusverhalten, dem Arbeitsabstand, der Größe des Zielarrays, dem Linsenabstand, der Apertur, dem Material und der erforderlichen optischen Gleichmäßigkeit. Bestimmen Sie dann akzeptable Fertigungstoleranzen und Produktionsmengen. Dieser Ansatz bietet eine nützlichere Grundlage für den Lieferantenvergleich als ein reiner Preisvergleich.

Für OEMs und Optikingenieure ist der wichtigste Punkt, dass es sich bei einem Mikrolinsen-Array um eine eng gekoppelte optische Struktur handelt und nicht einfach um eine Miniaturversion einer herkömmlichen Linse. Die Geometrie jedes einzelnen Lenslets, die Konsistenz des gesamten Arrays, das Substratmaterial und der Herstellungsprozess bestimmen gemeinsam die Systemleistung. Bei der Bewertung von Lieferanten von Mikrolinsen-Array-Platten bieten eine technisch definierte Spezifikation und ein transparenter Inspektionsstandard eine viel zuverlässigere Grundlage für die Kontrolle sowohl der optischen Leistung als auch des Preises für Mikrolinsen-Arrays.
