In optischen Präzisionssystemen geht es bei der Strahlsteuerung nicht nur um die „Umlenkung von Licht“. Es geht darum, die Geometrie des optischen Pfades zu kontrollieren, die Integrität der Wellenfront zu bewahren, die Phasenverzerrung zu minimieren und die langfristige Ausrichtungsstabilität bei unterschiedlichen Einfallswinkeln und Umgebungsbedingungen aufrechtzuerhalten.

Für Ingenieure, die in den Bereichen Lasermesstechnik, Bildverarbeitungssysteme, interferometrische Messungen, wissenschaftliche Instrumente und hochwertige optische Inspektionsplattformen arbeiten, ist die Frage hinter der Frage, wofür ein rechtwinkliges Prisma verwendet wird, nicht konzeptionell, sondern architektonischer Natur. Es definiert, wie optische Pfade in hochpräzisen Systemen aufgebaut werden, bei denen es auf jeden Mikrometer Strahlabweichung ankommt.

Ebenso ist der Vergleich von rechtwinkligem Prisma und Spiegel keine theoretische Debatte. Es handelt sich um eine technische Entscheidung auf Systemebene, die sich direkt auf den optischen Verlust, die Phasenstabilität, die Ausrichtungstoleranz und die langfristige Zuverlässigkeit der Kalibrierung auswirkt.

Dieser Artikel bietet eine detaillierte Aufschlüsselung der optischen Technik rechtwinkliger Prismensysteme mit Schwerpunkt auf der Strahllenkungsmechanik, dem Totalreflexionsverhalten, dem Einfluss des Beschichtungsdesigns und der Systemintegrationsleistung in hochpräzisen optischen Umgebungen.

Außerdem wird das proprietäre technische Framework von ECOPTIK vorgestellt : das Total Internal Reflection Path Stabilization & Phase Consistency Optimization System, das eine stabile Strahlabweichungsgenauigkeit und minimale Wellenfrontverzerrung in komplexen optischen Architekturen gewährleisten soll.

Optische Pfadkontrolle: Warum es rechtwinklige Prismensysteme gibt

Moderne optische Systeme basieren eher auf einer kontrollierten Strahllenkung als auf einer geradlinigen Ausbreitung. In kompakten optischen Architekturen erfordern Platzbeschränkungen und Anforderungen an die Systemintegration eine präzise optische Umleitung ohne Verschlechterung der Signalqualität.

Rechtwinklige Prismen wurden entwickelt, um drei zentrale technische Herausforderungen zu lösen:

• Präzise 90°-Strahlablenkung ohne mechanischen Aufwand

• Stabile 180°-Retroreflexionsgeometrie in optischen Rückkopplungssystemen

• Steuerung der Bildausrichtung in Bildgebungs- und Messsystemen

Im Gegensatz zu flachen Spiegeln, die auf der Physik der Oberflächenreflexion basieren, nutzen rechtwinklige Prismen die interne Geometrie, um die Lichtwege strukturell stabiler zu steuern.

Optische Physik der rechtwinkligen Prismenstrahllenkung

Ein rechtwinkliges Prisma funktioniert hauptsächlich durch Totalreflexion (TIR), wenn Licht in geeigneten Winkeln in das Prisma eintritt.

1. Totaler interner Reflexionsmechanismus

Wenn Licht in das Prisma eindringt:

• Es breitet sich durch optisches Glas mit hohem Brechungsindex aus

• Es erreicht eine innere Grenze in einem Winkel, der den kritischen Winkel überschreitet

• Es unterliegt einer Totalreflexion ohne Energieverlust durch metallische Absorption

Dieser Mechanismus ermöglicht:

• Nahezu verlustfreie Strahlumlenkung

• Hohe Phasenstabilität im Vergleich zu reflektierenden Beschichtungen

• Verbesserte langfristige optische Zuverlässigkeit

2. Prinzip der 90°-Strahlablenkung

In einer Standardkonfiguration:

• Der einfallende Strahl dringt in einen Schenkel des Prismas ein

• Es wird intern an der Hypotenusenoberfläche reflektiert

• Es tritt senkrecht zur ursprünglichen Richtung aus (90° Abweichung)

Diese Geometrie wird häufig verwendet in:

• Laserbahnfalzsysteme

• Kompakte optische Instrumente

• Optisches Routing für maschinelles Sehen

3. Vorteil der optischen Pfadstabilität

Da die Strahlabweichung eher durch die Geometrie als durch das Oberflächenreflexionsvermögen definiert wird:

• Die Winkelstabilität ist sehr gut wiederholbar

• Die Ausrichtungsempfindlichkeit wird verringert

• Die Langzeitdrift wird minimiert

Dies ist ein entscheidender Vorteil bei präzisionsoptischen Systemen.

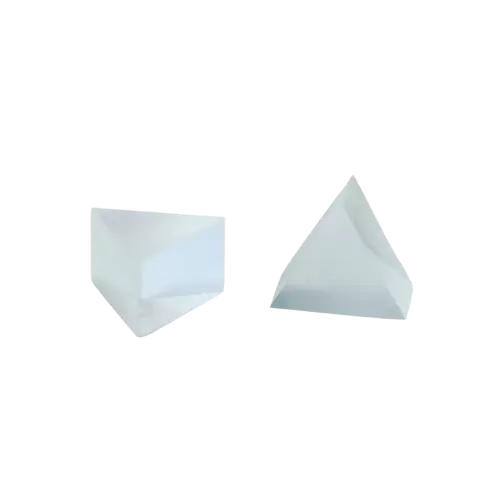

ECOPTIK rechtwinkliges Prisma-Konstruktionsdesign

ECOPTIK fertigt optische Präzisionskomponenten mit 15 Jahren Erfahrung in der optischen Fertigung.

Das rechtwinklige Prismensystem basiert auf:

• Optisches K9-Glas

• Quarzglassubstrate für hohe thermische Stabilität

• Ultrapräzises Polieren (Oberflächenebenheit bis zum λ/10-Niveau)

• Fortschrittliche Beschichtungssysteme (Al + mehrschichtige schützende Antireflexbeschichtungen)

Wichtige technische Ergebnisse:

• Hohes internes Reflexionsvermögen, das der idealen TIR-Effizienz nahekommt

• Minimale Wellenfrontverzerrung über optische Oberflächen

• Stabile Winkelabweichung bei mechanischer und thermischer Belastung

Total Internal Reflection Path Stabilization & Phase Consistency Optimization System

Eine Kerninnovation in der Prismentechnik von ECOPTIK ist das Total Internal Reflection Path Stabilization & Phase Consistency Optimization System.

Dieses System adressiert eine der kritischsten Herausforderungen in der Präzisionsoptik: die Aufrechterhaltung der Phasenintegrität und Strahlkonsistenz unter optischen Ausbreitungsbedingungen mit mehreren Winkeln und langen Wegstrecken.

1. Mechanismus zur Stabilisierung des optischen Pfades

Das System gewährleistet:

• Stabile interne Reflexionswinkel unter wechselnden Einfallsbedingungen

• Reduzierter Strahljitter durch strukturelle Mikroverformung

• Verbesserte Ausrichtungsstabilität über lange Wege in komplexen optischen Baugruppen

Technische Auswirkungen:

• Höhere Strahlsteuerungsgenauigkeit in Mehrelementsystemen

• Reduzierte Kalibrierungshäufigkeit in industriellen Einrichtungen

• Verbesserte Wiederholgenauigkeit in Messsystemen

2. Optimierung der Phasenkonsistenz

In optischen Präzisionssystemen wie Interferometern ist die Phasenstabilität von entscheidender Bedeutung.

Das System minimiert:

• Phasenverschiebung durch Oberflächenfehler

• Wellenfrontverzerrung durch interne Reflexionsgrenzen

• Kumulative Phasenfehler in Multiprismensystemen

Technische Auswirkungen:

• Verbesserte interferometrische Messgenauigkeit

• Höhere Kohärenzerhaltung in Lasersystemen

• Reduziertes Signalrauschen in optischen Erkennungssystemen

3. Minimierung des Energieverlusts in optischen Pfaden

Im Gegensatz zu metallischen Spiegeln, die Absorptionsverluste verursachen, gewährleisten TIR-basierte Prismen Folgendes:

• Nahezu null Reflexionsverlust unter optimalen Bedingungen

• Stabile Energieübertragungseffizienz

• Reduzierte Signalverschlechterung über lange optische Wege

Wofür wird ein rechtwinkliges Prisma in Präzisionssystemen verwendet?

Um zu verstehen, wofür ein rechtwinkliges Prisma verwendet wird, muss seine Funktion in reale optische Systemarchitekturen abgebildet werden.

1. Lasermesssysteme

In Laser-Entfernungs- und Ausrichtungssystemen:

• Prisma ermöglicht stabile Balkenfaltung

• Reduziert den Platzbedarf des Systems ohne optische Beeinträchtigung

• Behält die Strahlkohärenz über ausgedehnte Pfade bei

2. Optische Interferometrie

In interferometrischen Systemen:

• Die Phasenstabilität ist entscheidend für die Messgenauigkeit

• Rechtwinklige Prismen reduzieren die Ansammlung von Phasenrauschen

• Verbessern Sie die Streifenstabilität in Interferenzmustern

3. Bildverarbeitungssysteme

In industriellen Bildgebungssystemen:

• Ermöglicht eine kompakte optische Pfadführung

• Behält eine konsistente Bildausrichtung bei

• Reduziert optische Verzerrungen in Mehrlinsensystemen

4. Wissenschaftliche und Laboroptik

Bei Forschungsanträgen:

• Wird in Strahlteilungs- und Rekombinationsaufbauten verwendet

• Unterstützt optische Experimente mit mehreren Pfaden

• Bietet eine stabile Ausrichtung des Referenzstrahls

5. Präzisionsdetektionsgeräte

In High-End-Inspektionssystemen:

• Gewährleistet eine stabile optische Ausrichtung bei Vibration

• Unterstützt hochauflösende Messsysteme

• Verbessert die Langzeitstabilität der Kalibrierung

Rechtwinkliges Prisma vs. Spiegel: Vergleich auf technischer Ebene

Der Vergleich zwischen rechtwinkligem Prisma und Spiegel ist im Wesentlichen ein Vergleich zwischen zwei Prinzipien der optischen Physik: Totalreflexion und Oberflächenreflexion.

1. Optischer Verlustmechanismus

Spiegel:

• Verlässt sich auf die Reflexion metallischer oder dielektrischer Beschichtungen

• Führt zu Absorptionsverlusten (typischerweise 1–10 %, je nach Beschichtungsqualität)

• Verschlechtert sich im Laufe der Zeit aufgrund der Alterung der Beschichtung

Rechtwinkliges Prisma:

• Verwendet Totalreflexion

• Unter korrekten Bedingungen beträgt der Absorptionsverlust nahezu Null

• Langzeitstabilität ohne Beschichtungsabbau (Innenflächen)

Technisches Ergebnis:
Prismen bieten eine überlegene Energieeffizienz bei langen optischen Pfaden.

2. Wellenfront- und Phasenstabilität

Spiegel:

• Die Oberflächenbeschichtung führt zu einer Phasenverschiebungsvariabilität

• Empfindlich gegenüber Gleichmäßigkeit und Abbau der Beschichtung

Prisma:

• Phasenverhalten, das durch die Eigenschaften des Massenmaterials bestimmt wird

• Stabilere Wellenfrontausbreitung

Technisches Ergebnis:
Prismen werden in interferometrischen und messtechnischen Systemen bevorzugt.

3. Ausrichtungsempfindlichkeit

Spiegel:

• Sehr empfindlich gegenüber Winkelfehlausrichtung

• Erfordert häufige Neukalibrierung in Präzisionssystemen

Prisma:

• Die geometrische Strahllenkung reduziert die Ausrichtungsabhängigkeit

• Mit der Zeit mechanisch stabiler

4. Komplexität der Systemintegration

Spiegel:

• Erfordert präzise Montage- und Winkeleinstellungssysteme

• Zusätzliche mechanische Unterstützung erforderlich

Prisma:

• Integrierte Beam-Steering-Geometrie

• Vereinfacht die Designarchitektur optischer Systeme

Material- und Fertigungstechnik

ECOPTIK verwendet leistungsstarke optische Materialien:

• Optisches Glas von Schott

• CDGM-Präzisionsglas

• Optische Substrate von Corning

• Quarzglas für thermische Stabilität

• Saphir für Anwendungen mit hoher Haltbarkeit

• CaF₂ / MgF₂ für spezielle Spektralsysteme

Fertigungsmöglichkeiten:

• ZYGO laserinterferometrische Oberflächenprüfung

• ZEISS KMG-Präzisionsgeometrieprüfung

• Spektralanalyse des Agilent Cary 7000 UMS

Diese Systeme gewährleisten:

• Oberflächengenauigkeit im Subwellenlängenbereich

• Hohe Konstanz der Winkelgenauigkeit

• Optische Einheitlichkeit von Charge zu Charge

Beschichtungstechnologie und optische Effizienz

Zu den fortschrittlichen Beschichtungssystemen gehören:

• Aluminium-Reflexbeschichtungen (Al)

• Mehrschichtige dielektrische Verstärkungsschichten

• Antireflex-Schutzbeschichtungen

Beschichtungsfunktion:

• Verbessert das Reflexionsvermögen bei Bedarf

• Reduziert Oberflächenstreuung

• Verbessert die Umweltbeständigkeit

Anwendungsfälle für anwendungsorientiertes Engineering

Laser-Entfernungsmesssysteme

• Stabile Balkenfaltung

• Erhaltung der Signalintegrität über große Entfernungen

Optische Messausrüstung

• Interferometrische Phasenstabilität

• Hochpräzise Messsysteme

Bildverarbeitungsinspektion

• Kompaktes optisches Routing

• Stabile Abbildungsgeometrie

Wissenschaftliche Forschungsoptik

• Mehrstrahl-Versuchsaufbauten

• Präzise Steuerung des optischen Pfades

Industrielle Automatisierungssysteme

• Ausrichtungsfreie Strahllenkung

• Robuster Langzeitbetrieb

Entscheidungsrahmen: Auswahl rechtwinkliger Prismensysteme

Bei der Bewertung optischer Komponenten im Zusammenhang mit der Verwendung eines rechtwinkligen Prismas oder der Wahl zwischen rechtwinkligem Prisma und Spiegel sollten Ingenieure Folgendes bewerten:

1. Anforderungen an die optische Effizienz

• Verlusttoleranz im Systemdesign

• Energieeinsparungsbedarf

2. Anforderungen an die Phasenstabilität

• Interferometrisches Präzisionsniveau

• Anforderungen zur Kohärenzerhaltung

3. Anforderungen an die mechanische Stabilität

• Vibrationsfestigkeit

• Langfristige Ausrichtungsstabilität

4. Einschränkungen der Systemkomplexität

• Einfachheit der Integration

• Kalibrierungshäufigkeit

5. Umgebungsbedingungen für den Betrieb

• Temperaturschwankungen

• Feuchtigkeits- und Verschmutzungsbeständigkeit

Abschluss

Rechtwinklige Prismen sind keine einfachen reflektierenden Komponenten – sie sind Präzisionselemente zur Steuerung des optischen Pfads, die die Strahlgeometrie, Phasenstabilität und optische Integrität auf Systemebene in fortschrittlichen optischen Systemen definieren.

Um zu verstehen, wofür ein rechtwinkliges Prisma verwendet wird, muss man es als strukturelles Element der optischen Systemarchitektur und nicht als eigenständige Komponente betrachten. Ebenso ist der Vergleich von rechtwinkligem Prisma und Spiegel grundsätzlich ein Kompromiss zwischen Oberflächenreflexionsphysik und interner Totalreflexionsgeometrie.

Durch hochpräzises Polieren, fortschrittliche Beschichtungstechnologien und das Total Internal Reflection Path Stabilization & Phase Consistency Optimization System ermöglicht ECOPTIK hochstabile Lösungen zur optischen Pfadsteuerung für anspruchsvolle industrielle, wissenschaftliche und bildgebende Anwendungen.

In der Präzisionsoptik lenken Spiegel das Licht um – Prismen bestimmen jedoch die Struktur des optischen Systems selbst.
