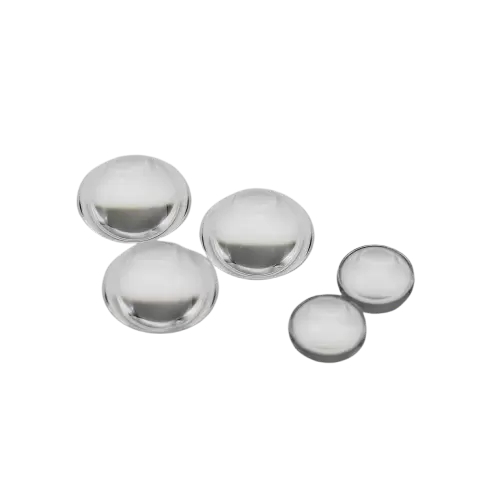

Bei modernen Infrarot-Bildgebungssystemen wird die Leistung nicht mehr nur dadurch definiert, ob ein Objektiv „im Infrarot sehen“ kann. Stattdessen wird es durch ein eng gekoppeltes optisches technisches System bestimmt, das die Wellenfrontpräzision, das thermische Driftverhalten, die Aberrationskorrektur und die spektrale Übertragungseffizienz über die Bänder MWIR (Mittelwellen-Infrarot) und LWIR (Langwellen-Infrarot) steuert.

Für Ingenieure, Beschaffungsteams und Systemintegratoren, die nach dem Preis für asphärische Infrarotlinsen suchen oder die Kosten für asphärische Infrarotlinsen bewerten möchten, geht es bei der eigentlichen Entscheidung nicht um die Preise einzelner Komponenten. Dabei geht es darum, wie sich das gesamte optische Subsystem bei Temperaturschwankungen, Strahlungsschwankungen und lang anhaltendem Dauerbetrieb verhält.

In High-End-Anwendungen wie Wärmebildtechnik, industrieller Temperaturmessung, Sicherheitsüberwachung, Wahrnehmungssystemen für autonomes Fahren und präziser optischer Inspektion sind asphärische Infrarotlinsen keine passiven Komponenten mehr, sondern entscheidende Faktoren für die Abbildungsleistung.

Dieser Artikel bietet eine optische technische Analyse des Designs asphärischer Infrarotlinsen auf Systemebene und konzentriert sich dabei darauf, wie sich Oberflächenpräzision, Materialauswahl, Beschichtungstechnik und thermische Kompensation direkt auf die Bildauflösung, Verzerrungskontrolle und Langzeitstabilität auswirken.

Außerdem wird ECOPTIKs proprietäres technisches System vorgestellt: das Infrarot-Asphärische Adaptive Korrektur- und Wärmedrift-Kompensationssystem, das entwickelt wurde, um die optische Ausrichtungsstabilität und Bildkonsistenz unter extremen Umgebungsbedingungen aufrechtzuerhalten.

Warum asphärische Infrarotlinsen in modernen Bildgebungssystemen von entscheidender Bedeutung sind

Infrarot-Bildgebungssysteme arbeiten in Spektralbereichen, in denen optische Annahmen für sichtbares Licht nicht mehr gelten. Im Gegensatz zu sichtbaren Linsen müssen optische IR-Systeme Folgendes bewältigen:

• Längere Wellenlängen (3–5 μm MWIR, 8–14 μm LWIR)

• Starke thermische Empfindlichkeit der Brechungsindizes

• Reduzierte Optionen für die Materialtransparenz

• Erhöhte Empfindlichkeit gegenüber Beugung und Wellenfrontverzerrung

Aufgrund dieser Einschränkungen genügen sphärische Linsendesigns häufig nicht den Anforderungen an die Hochleistungsbildgebung in Infrarotsystemen.

Wesentliche Einschränkungen der sphärischen IR-Optik:

• Hohe optische Aberration an Feldrändern

• Begrenzte Auflösung in Systemen mit großem Sichtfeld

• Erhöhte Verzerrung bei der außeraxialen Abbildung

• Reduzierte MTF-Leistung (Modulation Transfer Function).

Daher wird das asphärische Infrarot-Linsendesign für Präzisionsbildgebungssysteme unerlässlich.

Optische technische Prinzipien von asphärischen Infrarot-Linsensystemen

1. Asphärische Oberflächenkorrektur zur Wellenfrontoptimierung

Die Hauptfunktion einer asphärischen Oberfläche besteht darin, sphärische Aberration zu korrigieren und die Gleichmäßigkeit der Wellenfront zu verbessern.

Bei Infrarotsystemen führt dies zu:

• Reduzierte Kantenunschärfe bei Wärmebildern

• Verbesserte Konsistenz der räumlichen Auflösung

• Verbesserte Bildeinheitlichkeit im gesamten Sichtfeld

Im Gegensatz zu sphärischen Linsen ermöglichen asphärische Oberflächen eine präzise Kontrolle darüber, wie Infrarotstrahlen auf der Detektorebene konvergieren.

2. Materialübertragungsverhalten in Infrarotbändern

Die optische Leistung im Infrarotbereich hängt stark von der Materialauswahl ab.

Zu den gängigen Hochleistungs-IR-Materialien gehören:

• Zinkselenid (ZnSe)

• Germanium (Ge)

• Silizium (Si)

• Calciumfluorid (CaF₂)

• Saphirsubstrate

Jedes Material weist einzigartige Merkmale auf:

• Eigenschaften der Übertragungsbandbreite

• Temperaturabhängige Brechungsindexänderungen

• Mechanische und thermische Stabilitätseigenschaften

Zum Beispiel:

• Germanium bietet eine hervorragende LWIR-Übertragung, ist jedoch sehr temperaturempfindlich

• ZnSe bietet eine ausgewogene Übertragung mit geringerer thermischer Drift

• Silizium wird häufig in kostenempfindlichen MWIR-Systemen verwendet

3. Optimierung der Modulationsübertragungsfunktion (MTF).

MTF ist einer der kritischsten Indikatoren für die Qualität der Infrarotbildgebung.

Asphärische Linsensysteme verbessern die MTF durch:

• Reduzierung der Wellenfrontverzerrung

• Verbesserung der Kantenkontrastauflösung

• Aufrechterhaltung eines konsistenten räumlichen Frequenzgangs

Eine hohe MTF-Leistung ist unerlässlich für:

• Objekterkennung in der Wärmebildtechnik

• Zielerkennung in Überwachungssystemen

• Messgenauigkeit in der industriellen Thermografie

4. Thermische Drift und Stabilität der optischen Achse

Infrarotsysteme werden in Umgebungen eingesetzt, in denen Temperaturschwankungen einen direkten Einfluss auf die optische Ausrichtung haben.

Zu den thermischen Effekten gehören:

• Linsenausdehnung oder -kontraktion

• Verschiebung des Brechungsindex

• Fehlausrichtung der optischen Achse

Ohne Entschädigung verursachen diese Faktoren:

• Bildverschiebung

• Fokusdrift

• Auflösungsverschlechterung

Infrarot-asphärisches adaptives Korrektur- und Wärmedrift-Kompensationssystem

Eine wichtige Innovation in der Infrarot-Optiktechnik von ECOPTIK ist das Infrarot-Asphären-Adaptive-Korrektur- und Wärmedrift-Kompensationssystem.

Dieses System löst eines der anspruchsvollsten Probleme bei der Infrarotbildgebung: die Aufrechterhaltung der Stabilität der optischen Leistung bei kontinuierlichen thermischen Schwankungen und Strahlungseinwirkung.

1. Adaptive optische Oberflächenkorrektur

Das System optimiert das Verhalten der asphärischen Oberfläche dynamisch basierend auf den Betriebsbedingungen.

Zu den Hauptfunktionen gehören:

• Wellenfrontfehlerkompensation in Echtzeit

• Stabilisierung der Feldkrümmung

• Optimierung der Kantenauflösung unter thermischer Belastung

Technische Auswirkungen:

• Verbesserte Konsistenz der Bildschärfe im gesamten Sichtfeld

• Reduzierte Verformung bei Hochtemperaturbetrieb

• Stabile Bildgebung in wechselnden thermischen Umgebungen

2. Mechanismus zur Kompensation der thermischen Drift

Optische Infrarotsysteme leiden unter Materialausdehnung und Brechungsindexschwankungen.

Dieses System mildert Folgendes:

• Abweichung der optischen Achse durch Temperaturänderung

• Fokusverschiebung im Dauerbetrieb

• Fehlausrichtung bei Mehrlinsenanordnungen

Technische Auswirkungen:

• Erhält die langfristige Bildstabilität

• Reduziert die Häufigkeit der Neukalibrierung

• Verbessert die Systemzuverlässigkeit im Feldeinsatz

3. Optimierung der spektralen Effizienz

Unterschiedliche Infrarotbänder erfordern einen optimierten Übertragungsausgleich.

Das System verbessert:

• Gleichmäßigkeit der MWIR-Übertragung

• LWIR-Spektralkonsistenz

• Effizienz der Antireflexionsbeschichtung über alle Wellenlängenbereiche hinweg

Den Preis einer asphärischen Infrarotlinse aus technischer Sicht verstehen

Der Begriff „Preis für asphärische Infrarotlinsen“ ist nicht nur eine Beschaffungsmetrik – er spiegelt die Komplexität der Optiktechnik, die Fertigungspräzision und die Leistungsanforderungen auf Systemebene wider.

1. Komplexität der Herstellung nicht sphärischer Oberflächen

Asphärische Infrarotlinsen erfordern:

• Hochpräzises CNC-Schleifen

• Magnetorheologische Endbearbeitung (MRF)

• Kontrolle der Oberflächengenauigkeit im Submikrometerbereich

Höhere Präzision erhöht direkt die Herstellungskosten.

2. Kostenstruktur für Infrarotmaterial

Die Materialauswahl hat erhebliche Auswirkungen auf die Systemkosten:

• Germanium: hohe Leistung, hohe Kosten

• ZnSe: ausgewogenes Preis-Leistungs-Verhältnis

• Silizium: kostengünstige MWIR-Option

• Saphir: hohe Haltbarkeit, spezielle Anwendungen

3. Komplexität der Beschichtungstechnologie

Zu den Infrarotbeschichtungen gehören:

• Mehrschichtige Antireflexionsbeschichtungen (AR).

• Breitbandige IR-Transmissionsbeschichtungen

• Umweltschutzbeschichtungen (DLC / feuchtigkeitsbeständige Schichten)

Die Beschichtungsleistung wirkt sich direkt auf Folgendes aus:

• Übertragungseffizienz

• Reduzierung des Reflexionsverlusts

• Umweltverträglichkeit

4. Kosten für Präzisionsprüfung und Messtechnik

Die Herstellung hochwertiger Infrarotlinsen erfordert fortschrittliche Inspektionssysteme wie:

• ZYGO-Laserinterferometer

• Systeme zur Messung von Oberflächenprofilen

• Spektraltransmissionsanalysegeräte (z. B. Agilent Cary 7000 UMS)

Diese gewährleisten:

• Validierung der Oberflächengenauigkeit

• Zertifizierung der optischen Leistung

• Kontrolle der Chargenkonsistenz

Kosten für asphärische Infrarotlinsen im industriellen Systemdesign

Die Kosten für asphärische Infrarotlinsen in realen Anwendungen werden eher von den Anforderungen auf Systemebene als von den Preisen einzelner Komponenten bestimmt.

1. Anforderungen an die Bildauflösung

Systeme mit höherer Auflösung erfordern:

• Engere Oberflächentoleranzen

• Geringere Wellenfrontverzerrung

• Höhere MTF-Leistung

2. Anforderungen an die thermische Stabilität

Industrie- und Außenanlagen müssen Folgendes gewährleisten:

• Stabile Bildgebung bei Temperaturschwankungen

• Minimale optische Drift bei langen Betriebszyklen

3. Umgebungsbedingungen für den Betrieb

Bewerbungen in:

• Außenüberwachung

• Industrieöfen

• Automobile Wahrnehmungssysteme

erfordern Objektive mit:

• Hohe thermische Beständigkeit

• Stabile Brechungsleistung

• Geringe Verzerrung bei Vibration

ECOPTIK-Ingenieurkompetenz für optische Infrarotsysteme

ECOPTIK verfügt über mehr als 15 Jahre Erfahrung in der Herstellung präziser optischer Komponenten.

Zu den Kernkompetenzen gehören:

• Herstellung asphärischer Infrarotlinsen

• Herstellung von kuppelförmigen, sphärischen, zylindrischen und mikrooptischen Bauteilen

• Herstellung von Filtern, Prismen und optischen Fenstern

• Integration des Linsenmontagesystems

Materialkompetenz:

• Optisches Glas von Schott

• CDGM-Glas

• Corning-Materialien

• Saphir

• CaF₂, MgF₂

• Quarzglas

• Silizium (Si), ZnSe, ZnS

Präzisionsprüfsysteme:

• ZYGO-Laserinterferometer

• ZEISS Koordinatenmesssysteme (KMG)

• Spektralanalyse des Agilent Cary 7000 UMS

Diese Fähigkeiten gewährleisten eine hochpräzise optische Leistungsvalidierung über alle Produktionsstufen hinweg.

Anwendungsszenarien von Infrarot-Asphärenlinsen

Wärmebildsysteme

• Hochauflösende Infrarotkameras

• Industrielle Temperaturkartierungssysteme

Sicherheit und Überwachung

• Nachtsichtüberwachungssysteme

• Fernerkennungsplattformen

Autonome Fahrsysteme

• Fußgängererkennung in Umgebungen mit wenig Licht

• Hinderniserkennung bei schlechtem Wetter

Industrielle Inspektion

• Überwachung der Ofentemperatur

• Systeme zur Erkennung von Materialfehlern

Wissenschaftliche und optische Instrumente

• Infrarotspektroskopiesysteme

• Präzise optische Messgeräte

Entscheidungsrahmen für die Auswahl von Infrarotlinsen

Bei der Bewertung des Preises für asphärische Infrarotlinsen und der Kosten für asphärische Infrarotlinsen sollten sich Ingenieure auf Folgendes konzentrieren:

1. Optische Leistungsmetriken

• MTF-Leistung

• Verzerrungskontrolle

• Einheitliche Auflösung

2. Thermische Stabilität

• Möglichkeit zur Driftkompensation

• Langfristige Ausrichtungsstabilität

3. Materialauswahl

• Effizienz der Infrarotübertragung

• Temperaturempfindlichkeit

4. Fertigungspräzision

• Oberflächengenauigkeitsniveau

• Konstanz der Beschichtungsqualität

5. Systemintegrationsfähigkeit

• Kompatibilität mit mehreren Linsen

• Ausrichtungstoleranz des optischen Systems

Abschluss

Bei asphärischen Infrarotlinsen handelt es sich nicht einfach nur um Bildgebungskomponenten – es handelt sich um präzisionsgefertigte optische Systeme, die die Leistungsgrenze moderner Wärmebild- und Infraroterkennungstechnologien bestimmen.

Die Bewertung des Preises für asphärische Infrarotlinsen und der Kosten für asphärische Infrarotlinsen muss daher als eine systemtechnische Entscheidung verstanden werden, die optische Präzision, thermische Stabilität und die Integration der Materialwissenschaften umfasst.

Durch die fortschrittliche asphärische Oberflächenverarbeitung und das Infrarot-Asphären-Adaptive-Korrektur- und Wärmedrift-Kompensationssystem ermöglicht ECOPTIK leistungsstarke Infrarot-Bildgebungssysteme mit verbesserter Auflösungskonsistenz, reduzierter thermischer Drift und verbesserter langfristiger Betriebsstabilität.

Für Ingenieure und Beschaffungsteams ist die wichtigste Erkenntnis klar: Bei optischen Infrarotsystemen wird die Leistung nicht allein durch das Objektiv bestimmt, sondern durch die Stabilität der gesamten Bildarchitektur.
