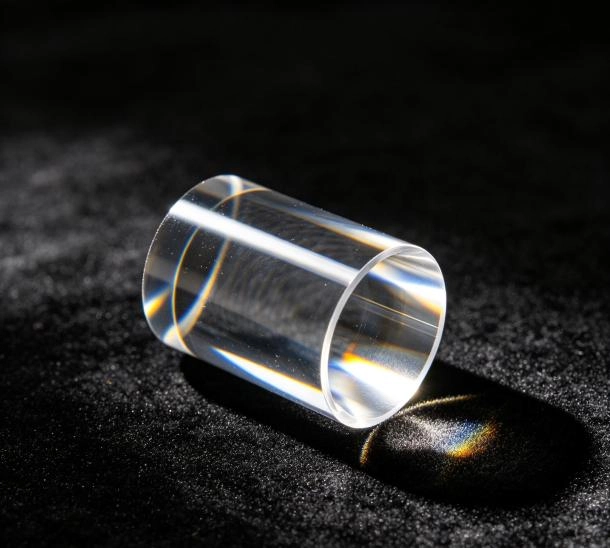

Zylindrische Linsen sind unverzichtbare Komponenten moderner optischer Systeme und treiben kritische Anwendungen an, von der Laserstrahlformung und anamorphotischen Bildgebung bis hin zur Lichtscheibenmikroskopie und Laser-Radarsystemen. Im Gegensatz zu sphärischen Linsen, die rotationssymmetrisch sind und Licht gleichmäßig in alle Richtungen bündeln, weisen zylindrische Linsen nur in einer Achse eine Krümmung auf – sie bündeln oder divergieren das Licht präzise in einer Linie, während sie in der orthogonalen Achse flach bleiben. Diese einzigartige asymmetrische Geometrie bietet einen unvergleichlichen Vorteil bei Anwendungen, die eine eindimensionale Lichtsteuerung erfordern, stellt aber auch erhebliche Herausforderungen an Fertigung und Messtechnik. Insbesondere die Standard-Sphärische Interferometrie, der langjährige Goldstandard für die Prüfung sphärischer Optiken, stößt bei zylindrischen Linsen oft an ihre Grenzen. Dies führt zu ungenauen Messungen, beeinträchtigter Qualitätskontrolle und kostspieligen Ineffizienzen in der Produktion. Als führender Hersteller von optischen Präzisionskomponenten beschäftigt sich ECOPTIK seit Langem mit der Forschung und Entwicklung, der Fertigung und der Prüfung zylindrischer Linsen. Die dabei gewonnenen Erkenntnisse haben die Grenzen der Standard-Sphärischen Interferometrie deutlich aufgezeigt und gleichzeitig effektive Lösungen für die Industrie entwickelt.

Das Kernproblem liegt in der grundlegenden Diskrepanz zwischen der Rotationssymmetrie der sphärischen Interferometrie und der Asymmetrie zylindrischer Linsen. Sphärische Interferometer arbeiten mit der Projektion einer sphärischen Referenzwellenfront, die exakt der 360°-Krümmung sphärischer Linsen entspricht und so eine hochpräzise Wellenfrontanalyse über die gesamte Apertur ermöglicht. Wird dieselbe Technologie auf zylindrische Linsen angewendet, schneidet die sphärische Referenzwellenfront lediglich einen schmalen Linienabschnitt der Zylinderoberfläche, anstatt die gesamte Apertur auszuleuchten. Diese partielle Abtastung erfasst kritische Oberflächenabweichungen über die gesamte Länge und Breite des Zylinders nicht, wie z. B. Welligkeit im mittleren Ortsfrequenzbereich, Kantenabfall oder axiale Verdrehung – Defekte, die die Fähigkeit der Linse, Licht scharf und gleichmäßig zu fokussieren, direkt beeinträchtigen. Für ECOPTIK, spezialisiert auf hochwertige, kundenspezifische Zylinderlinsen für die Halbleiterinspektion, die High-End-Laserbearbeitung und die biomedizinische Bildgebung, stellte diese Einschränkung bisher ein Hindernis für die Verbesserung der Produktpräzision dar. In der frühen Produktionsphase stellte das Unternehmen fest, dass die Verwendung der Standard-sphärischen Interferometrie zur Prüfung zylindrischer Linsen häufig zu Abweichungen bei wichtigen Indikatoren wie der Brechkraft in einer Achse und der Oberflächenform führte, was unnötige Ausschuss- und Nachbearbeitungskosten zur Folge hatte.

Neben geometrischen Abweichungen führt die Standard-Sphärische Interferometrie zu inhärenten Aberrationen und Interferenzstreifen, die tatsächliche Oberflächenfehler verschleiern. Bei der Prüfung nicht-sphärischer Oberflächen wie Zylindern erzeugt das Verfahren eine zylindrische sphärische Aberration (CSA), die die Interferenzstreifen zu unregelmäßigen, ungleichmäßigen Mustern verzerrt. Diese verzerrten Streifen machen es nahezu unmöglich, zwischen echten Fertigungsfehlern und testbedingten Artefakten zu unterscheiden. Dies führt zu Fehlbeurteilungen, die entweder die Ablehnung qualifizierter Bauteile (und damit die Ausschussquote) oder die Freigabe fehlerhafter Bauteile (und damit die Leistung des Endsystems) zur Folge haben. Darüber hinaus verändert der schräge Einfall des Interferometerstrahls auf die Zylinderoberfläche den Skalierungsfaktor – das Verhältnis zwischen Interferenzstreifenmustern und tatsächlichen Wellenfrontfehlern – und führt so zu quantitativen Ungenauigkeiten, die sich mit abnehmender Blendenzahl (d. h. in schnelleren, kompakteren optischen Systemen) verschlimmern. ECOPTIK, mit einer kompletten industriellen Wertschöpfungskette, die optisches Design, Präzisions-Kaltbearbeitung, Beschichtung, Prüfung und Montage umfasst, hat dieses Problem bei der Herstellung zylindrischer Linsen für Laser-Radar-Systeme eingehend erkannt. Das technische Team des Unternehmens stellte fest, dass die mittels Standard-Kugelinterferometrie erzeugte CSA häufig zu Fehlinterpretationen der Oberflächenwelligkeit führte, was es schwierig machte, die strengen Präzisionsanforderungen an Laser-Radar-Komponenten autonomer Fahrzeuge zu erfüllen.

Die komplexe Ausrichtung verschärft die Einschränkungen der Standard-Sphärische-Interferometrie bei der Prüfung zylindrischer Linsen zusätzlich. Im Gegensatz zu sphärischen Linsen, die aufgrund ihrer Rotationssymmetrie nur eine minimale Ausrichtung erfordern, benötigen zylindrische Linsen eine präzise Ausrichtung ihrer gekrümmten Achse auf das Detektorarray des Interferometers – ein kritischer Schritt, das als „Clocking“ bezeichnet wird. Selbst eine Fehlausrichtung von wenigen Bogenminuten kann das Interferenzmuster verzerren und die Messung wichtiger Spezifikationen wie Brechkraft, Keilwinkel und Zentrierung verfälschen. Sphärische Interferometer verfügen nicht über automatisierte Werkzeuge zur Optimierung dieser Ausrichtung, was manuelle Justierungen erfordert, die menschliche Fehler verursachen und die Messwiederholbarkeit verringern. In der Serienfertigung wirkt sich diese Ineffizienz direkt auf den Durchsatz und die Qualitätskonstanz aus, da jede Linse eine zeitaufwändige und bedienerabhängige Ausrichtung erfordert.

Erschwerend kommt hinzu, dass herkömmliche sphärische Interferometer für die Messung der spezifischen Eigenschaften zylindrischer Linsen ungeeignet sind. Im Gegensatz zu sphärischen Linsen, deren Leistungsfähigkeit anhand der sphärischen Brechkraft und des gesamten Wellenfrontfehlers bewertet wird, erfordern zylindrische Linsen die präzise Messung anisotroper Parameter: der Brechkraft in einer Achse (Krümmung in der aktiven Richtung), der Oberflächenform (Abweichung vom idealen Zylinder in der planaren Richtung) und der axialen Verdrillung (Rotation der Zylinderachse relativ zu den Linsenrändern). Diese Parameter sind entscheidend für die Leistungsfähigkeit in Anwendungen wie der Laserstrahlzirkularisierung, der Lichtblatterzeugung und Hochenergielasersystemen. Sphäreninterferometer können sie jedoch nicht zuverlässig quantifizieren. Diese Lücke führt dazu, dass Hersteller nicht überprüfen können, ob eine Linse in der vorgesehenen Anwendung wie gewünscht funktioniert, wodurch das Risiko von Ausfällen im Feld und kostspieligen Nacharbeiten steigt.

Um diese Einschränkungen zu überwinden, entwickelt ECOPTIK kontinuierlich maßgeschneiderte Lösungen. ECOPTIK hat ein fortschrittliches Messsystem eingeführt, das nicht nur das Problem der lokalen Abtastung in der Standard-Sphärometrie löst, sondern auch die präzise Messung anisotroper Parameter in Zylinderlinsen ermöglicht. Dadurch wird sichergestellt, dass die Produkte die hohen Präzisionsanforderungen in Bereichen wie der Halbleiterinspektion und Hochenergielasersystemen erfüllen. Dank seiner umfassenden Expertise in der Präzisionsbearbeitungstechnologie hat ECOPTIK ein geschlossenes System für die Zylinderlinsenfertigung etabliert, das Produktion, Messung und Optimierung umfasst. Das Unternehmen verfügt über international fortschrittliche Anlagen, darunter CNC-Bearbeitungszentren, Präzisionspoliermaschinen und Interferometer, und hält sich strikt an das Qualitätsmanagementsystem ISO 9001. Durch die Integration spezialisierter Messlösungen in seine Präzisionsfertigungskompetenzen hat ECOPTIK nicht nur die Fehlerrate von Zylinderlinsen reduziert, sondern auch branchenführende Ergebnisse bei Schlüsselkennzahlen wie Oberflächengenauigkeit, geringer Oberflächenrauheit und hoher Schadensresistenz erzielt und gleichzeitig die Produktionseffizienz gesteigert.

Zusammenfassend lässt sich sagen, dass die Standard-Sphärische Interferometrie aufgrund von Geometrieabweichungen, inhärenten Aberrationen, Ausrichtungsproblemen und begrenzter Spezifikationsabdeckung für die Messung und Fertigung zylindrischer Linsen ungeeignet ist. Als führendes Unternehmen der chinesischen Präzisionsoptikindustrie hat ECOPTIK bewiesen, dass Hersteller den technischen Engpass nur überwinden können, indem sie die Abhängigkeit von der Standard-Sphärischen Interferometrie aufgeben und spezialisierte, auf die Eigenschaften zylindrischer Linsen zugeschnittene Messtechniklösungen einsetzen. Angesichts der steigenden Nachfrage nach Hochleistungs-Zylinderlinsen in Zukunftstechnologien – von Laserradar für autonome Fahrzeuge über AR/VR-Optiken bis hin zu Hochenergie-Lasersystemen – ist die Investition in spezialisierte Messtechnik keine Option mehr, sondern eine Notwendigkeit. ECOPTIK wird seine Forschung im Bereich der Zylinderlinsenfertigung und -messung weiter intensivieren und dabei seine Vorteile entlang der gesamten Wertschöpfungskette sowie seine umfassende Erfahrung in der kundenspezifischen Fertigung nutzen, um globalen Kunden hochpräzise und zuverlässige Zylinderlinsenprodukte sowie optische Komplettlösungen anzubieten und gemeinsam mit globalen Partnern die Entwicklung der optischen Industrie voranzutreiben.
