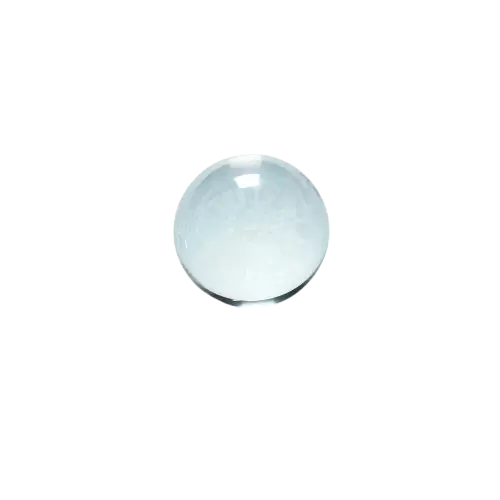

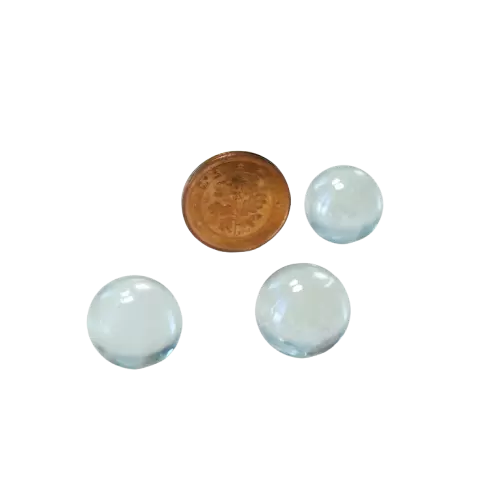

Die Kugellinse ist die einfachste Art von optischer Linse. Das grundlegende Prinzip der Abbildung mit einer Kugellinse ist die Lichtbrechung. Wenn Licht von einem Medium (z. B. Luft) in ein anderes Medium mit anderer Dichte (z. B. Glas) übergeht, ändert sich seine Ausbreitungsrichtung. Die Brennweite (f) einer Kugellinse hängt von ihrem Durchmesser (D) und dem Brechungsindex (n) des verwendeten Materials ab. Ihre Näherungsformel lautet: f ≈ D / (4(n-1)).
Their optical characteristics are the same from any direction, with no directionality, making installation convenient.
They can achieve a high numerical aperture (NA) at a very short working distance, thus converging a large amount of light.
Compared to complex lens groups, a solid sphere is less prone to misalignment or damage due to mechanical stress.
| Substratmaterial | H-K9L(CDGM), Saphir, Rubin, JGS1, JGS2, Silizium, Hochborosilikat usw. |
|---|---|
| Dimension | 0,5 mm bis 80 mm |
| Durchmessertoleranz | Im Allgemeinen ±0,1 mm, Bestwert ±0,005 mm |
| Sphärizität | 0,01 mm (10 µm), 0,005 mm (5 µm), 0,001 mm (1 µm) |
| Zentrumstoleranz | ±0,03 mm bis 0,05 mm |
| Oberflächenqualität | 60/40, 40/20, 20/10, 10/5 |
