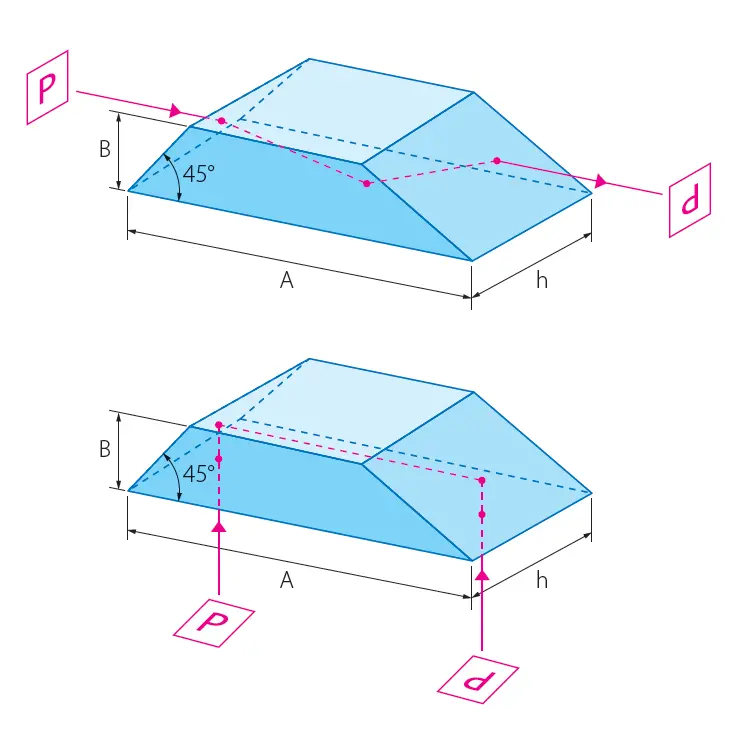

Ein Dove-Prisma ist ein Prisma, das einem rechtwinkligen Prisma mit abgeflachter Spitze ähnelt. Dreht man das Prisma, rotiert das hindurchscheinende Bild doppelt so schnell. Dadurch lässt sich die Ausrichtung des Lichtstrahls bzw. des Bildes präzise steuern. Für optimale Ergebnisse muss ein Dove-Prisma mit kollimiertem (parallelem) Licht verwendet werden. Die Verwendung mit nicht-parallelem Licht führt zu Abbildungsfehlern.
| Material | N-BK7-Glas / Quarzglas |
|---|---|
| Maßtoleranz | + 0,0 / -0,2 mm |
| Abweichung | ＜3 Bogenminuten. |
| Ebenheit | λ/2@632,8nm |
| Freie Öffnung | >85% |
| Oberflächenqualität | 60/40, 40/20 |
| Fase | 0,1 mm × 45° |
| Typ Nr. | Größe (A×B×C×D) |
|---|---|
| ECO-DP-0.5 | 0,5 mm × 2,1 mm × 0,5 mm × 0,7 mm |
| ECO- DP-1.0 | 1,0 mm × 4,2 mm × 1,0 mm × 1,4 mm |
| ECO- DP-2.0 | 2,0 mm × 8,4 mm × 2,0 mm × 2,8 mm |
| ECO- DP-3.0 | 3,0 mm × 12,6 mm × 3,0 mm × 4,2 mm |
| ECO- DP-5.0 | 5,0 mm × 21,4 mm × 5,0 mm × 7,0 mm |
| ECO- DP-10 | 10,0 mm × 44,0 mm × 10,0 mm × 14,1 mm |
| ECO- DP-15 | 15,0 mm × 64,0 mm × 15,0 mm × 21,2 mm |
| ECO- DP-20 | 20,0 mm × 81,3 mm × 20,0 mm × 28,3 mm |
| ECO- DP-25 | 25 mm × 105,7 mm × 25,0 mm × 35,4 mm |
