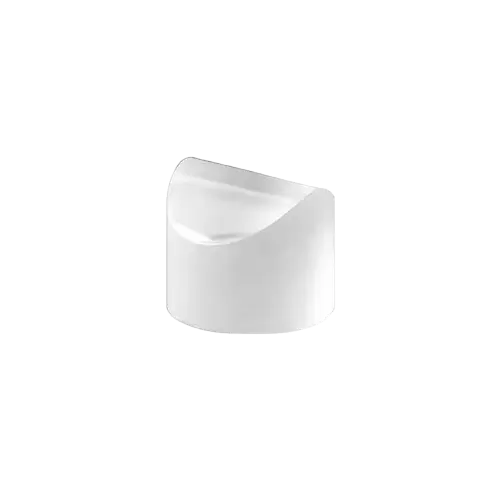

Ein Powell-Prisma (auch Powell-Linse genannt) ist ein spezielles optisches Bauteil, das einen Laserstrahl in eine hochgradig gleichmäßige Laserlinie mit geradliniger Intensitätsverteilung umwandelt. Sein Hauptvorteil liegt darin, dass es das Problem löst, dass herkömmliche optische Elemente (wie z. B. Zylinderlinsen) keine gleichmäßige Laserlinie erzeugen können.
Die meisten Laserstrahlen (Gaußsche Strahlen) sind in der Mitte hell und an den Rändern dunkel. Die Oberseite eines Powell-Prismas ist eine einzigartige zweidimensionale asphärische Fläche. Beim Durchgang des Lasers durch diese Fläche wird der Brechungsweg des Lichts präzise gesteuert, wodurch die Energie von der Strahlmitte zu beiden Enden der Linie umverteilt wird. Dies wirkt der Ungleichmäßigkeit der Gaußschen Verteilung entgegen und führt letztendlich zu einer gleichmäßigen Intensitätsverteilung mit flachem Maximum entlang der gesamten Linie.
| Material | Quarzglas/ BK7glas |
|---|---|
| Durchmesser | Φ0,8 mm, Φ1 mm, Φ2 mm, Φ3 mm, Φ5 mm, Φ9 mm, Φ10 mm, Φ15 mm oder kundenspezifische Größe |
| Durchmessertoleranz | +0,0/-0,05 mm / ±0,05 mm |
| Ventilatoren | 3°, 5°, 10°, 15°, 20°, 30°, 45°, 53°, 60°, 70°, 75°, 85°, 90°, 96°, 100°, 110°, 120° |
| Winkeltoleranz | <3 Bogenminuten ~ 30 Bogensekunden. |
| Balken breit | 3 mm, 4 mm, 5 mm oder kundenspezifische Größe |
| Oberflächenqualität | 60/40, 40/20, 20/10 Scratch and Dig |
| Freie Öffnung | >90% |
| Fase | <0,2 mm × 45° |
| Beschichtung | Gemäß Kundenwunsch |

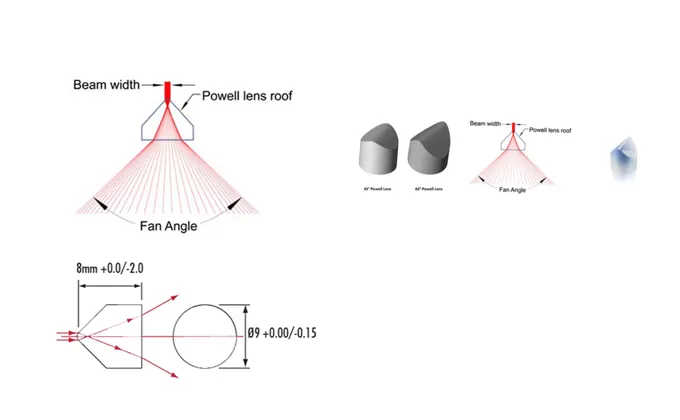

| Typ Nr. | Balkenabmessung (mm) | Winkel des Ventilators (°) | Durchmesser ( mm ) | Höhe ( mm ) |
|---|---|---|---|---|
| ECO-PWP-1GB-15 | 1 | 15 | 9 | 8 |
| ECO -PWP-1GB-30 | 1 | 30 | 9 | 8 |
| ECO -PWP-1GB-40 | 1 | 40 | 9 | 8 |
| ECO -PWP-1GB-45 | 1 | 45 | 9 | 8 |
| ECO -PWP-1GB-60 | 1 | 60 | 9 | 8 |
| ECO -PWP-1GB-90 | 1 | 90 | 9 | 8 |
| ECO -PWP-1GB-110 | 1 | 110 | 9 | 8 |
| ECO -PWP-2GB-4 | 2 | 4 | 9 | 8 |
| ECO -PWP-2GB-30 | 2 | 30 | 9 | 8 |
| ECO -PWP-2GB-60 | 2 | 60 | 9 | 8 |
| ECO -PWP-2GB-70 | 2 | 70 | 9 | 8 |
| ECO -PWP-2.5GB-30 | 2,5 | 30 | 9 | 8 |
| ECO -PWP-3GB-10 | 3 | 10 | 9 | 8 |
| ECO -PWP-3GB-15 | 3 | 15 | 9 | 8 |
| ECO -PWP-3GB-20 | 3 | 20 | 9 | 8 |
| ECO -PWP-3GB-30 | 3 | 30 | 9 | 8 |
| ECO -PWP-3GB-45 | 3 | 45 | 9 | 8 |
| ECO -PWP-3GB-45 | 3 | 45 | 9 | 8 |
| ECO -PWP-3GB-60 | 3 | 60 | 9 | 8 |
| ECO -PWP-3GB-70 | 3 | 70 | 9 | 8 |
| ECO -PWP-3GB-90 | 3 | 90 | 9 | 8 |
| ECO -PWP-3GB-110 | 3 | 110 | 9 | 8 |
| ECO -PWP-3GB-110 | 3 | 110 | 9 | 8 |
| ECO -PWP-4GB-22 | 4 | 22 | 9 | 8 |
| ECO -PWP-4GB-30 | 4 | 30 | 9 | 8 |
| ECO -PWP-4GB-90 | 4 | 90 | 9 | 8 |
| ECO -PWP-5GB-10 | 5 | 10 | 9 | 8 |
| ECO -PWP-5GB-30 | 5 | 30 | 9 | 8 |
| ECO -PWP-5GB-35 | 5 | 35 | 9 | 8 |
| ECO -PWP-5GB-40 | 5 | 40 | 9 | 8 |
| ECO -PWP-5GB-45 | 5 | 45 | 9 | 8 |
| ECO -PWP-5GB-55 | 5 | 55 | 9 | 8 |
| ECO -PWP-5GB-55 | 5 | 55 | 9 | 8 |
| ECO -PWP-5GB-60 | 5 | 60 | 9 | 8 |
| ECO -PWP-5GB-70 | 5 | 70 | 9 | 8 |
| ECO -PWP-5GB-75 | 5 | 75 | 9 | 8 |
| ECO -PWP-5GB-90 | 5 | 90 | 9 | 8 |
| ECO -PWP-5GB-110 | 5 | 110 | 9 | 8 |
| ECO -PWP-5.7GB-90 | 5,7 | 90 | 9 | 8 |
