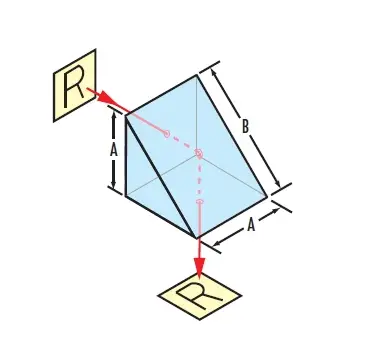

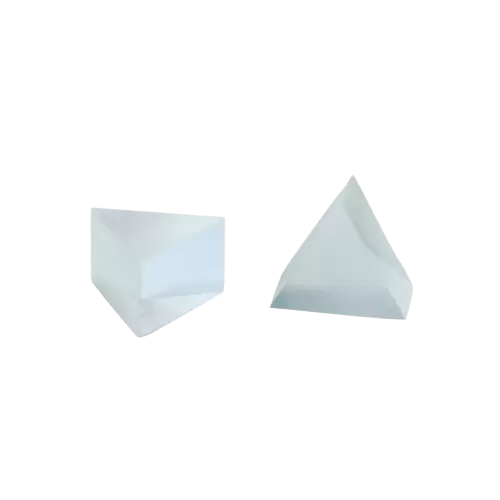

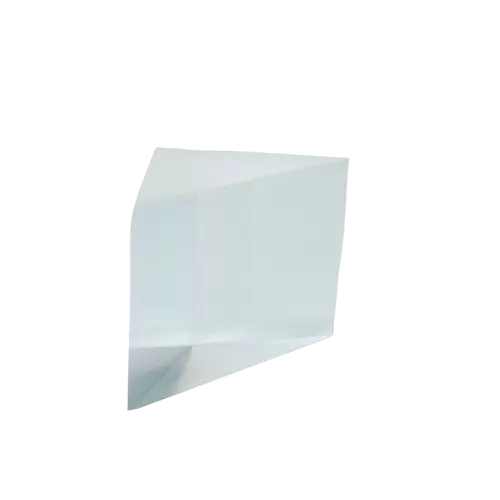

Rechtwinklige Prismen sind äußerst vielseitige optische Bauteile, die häufig als Einzelprismen und in optischen Baugruppen eingesetzt werden. Ein Lichtstrahl, der in den Schenkel eines rechtwinkligen Prismas eintritt, wird nominal um 90° abgelenkt, während die präzise Drehung des Prismas die Strahlausrichtung steuert. Seine Hauptfunktion besteht in der präzisen Strahlsteuerung (90° oder 180°) und der Anpassung der Bildorientierung.
| Material | BK7-Glas / UV-Quarzglas usw. |
|---|---|
| Dimension | 3 mm bis 200 mm |
| Maßtoleranz | ±0,1 mm bis ±0,05 mm |
| Oberflächenqualität | 60/40, 40/20, 20/10 |
| Oberflächenebenheit | Kommerzielles λ/2 bei 633 nm, hochpräzises λ/4 oder λ/10 bei 633 nm |
| Winkeltoleranz | Kommerzielle Genauigkeit ±3 Bogenminuten, hohe Präzision ±30 Bogensekunden. |
| Fase | <0,25 mm × 45° |
| Beschichtung | Gemäß individueller Anfrage |
| TYP-NR. | Dimension |
|---|---|
| ECO-RAP-5 | 5,0 mm × 5,0 mm |
| ECO- RAP-10 | 10,0 mm × 10,0 mm |
| ECO- RAP-12.5 | 12,5 mm × 12,5 mm |
| ECO- RAP-15 | 15,0 mm × 15,0 mm |
| ECO- RAP-20 | 20,0 mm × 20,0 mm |
| ECO- RAP-25 | 25,0 mm × 25,0 mm |
| ECO- RAP-50 | 50,0 mm × 50,0 mm |
