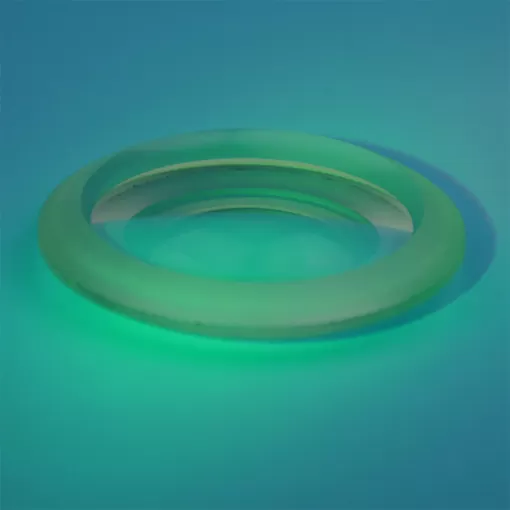

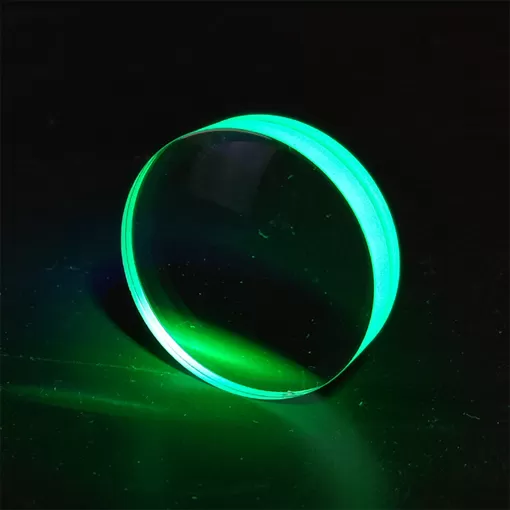

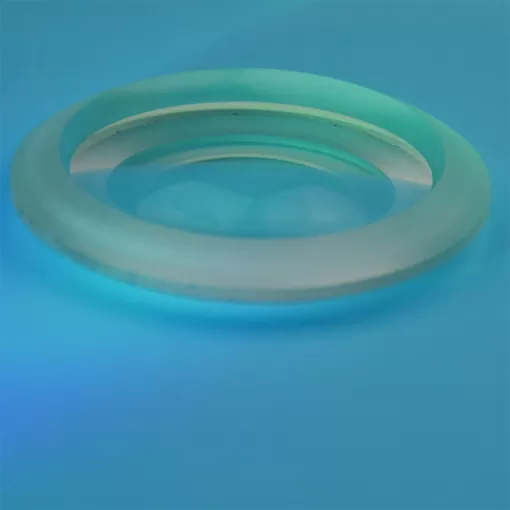

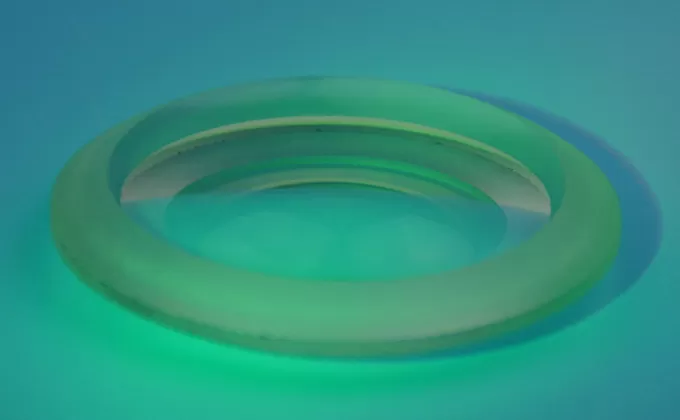

EINE doppel konkaven objektiv/spiegel hat eine negative brennweite, wodurch gebündelten einfallenden licht zu divergieren. Die doppel konkaven objektiv/spiegel hat eine gleich radius von krümmung auf beiden seiten der linse. Sie sind in der regel verwendet, um erweitern licht oder erhöhen brennweite in das bestehende system, wie strahl expander und projektion systeme.
Die doppel konkaven objektiv vonEcoptikHat eine negative brennweite, wodurch gebündelten einfallenden licht zu divergieren. EINE doppel konkaven objektiv hat eine gleich radius von krümmung auf beiden seiten der linse.
| Material | Optische glas/quarzglas/sapphire etc. |
| Durchmesser | 2mm ~ 300mm |
| Durchmesser toleranz | ± 0,05mm(≤ 50mm) |
| ± 0,1mm(>50mm) | |
| Brennweite | -50mm ~-2000mm |
| Brennweite toleranz | ± 0.2%(<10mm) |
| ± 0.5%(<10mm-1000mm) | |
| ± 1%(<>1000mm) | |
| Zentrum Dicke | 2mm ~ 20mm |
| Oberfläche qualität | 60/40, 40/20, 20/10 |
| Oberfläche genauigkeit | Λ/2 ~ λ/10 @ 632,8 nm,532nm |
| Klar Blende | > 85% dig durchmesser |
| Zent | <3arc min ~ 30arc sec |
| Beschichtung | Wie pro antrag des kunden |
| Material | Durchmesser (Mm) | Oberfläche Radius 1 (Mm) | Oberfläche Radius 2 (Mm) | Zentrum Dicke (Mm) | Brennweite (Mm) |
| H-ZK3 | 5 | -14,4 | -14,4 | 3 | -9,8 |
| H-ZF6 | 8 | -7,2 | -30,5 | 5 | -7,4 |
| H-K9L | 10 | -11,1 | -11,1 | 2 | -10,4 |
| JGS1 | 10 | -9,25 | -9,25 | 1,25 | -9,8 |
| H-ZF7LA | 11 | -11,9 | -11,9 | 2 | -7,1 |
| H-K9L | 12 | -25,1 | -25,1 | 1,26 | -24 |
| BAF3 | 12 | -19,5 | -47,1 | 2 | -23,4 |
| ZF11 | 12 | -12,6 | -12,6 | 3 | -7,4 |
| H-K9L | 12,5 | -103 | -103 | 1,5 | -98,9 |
| H-ZF6 | 13 | -30,6 | -154 | 3 | -33,5 |
| H-LAK7 | 13 | -48,9 | -27,7 | 2 | -24,4 |
| H-ZK2 | 13 | -12,1 | -15,7 | 1 | -11,3 |
| H-ZF6 | 13,5 | -34,7 | -79,6 | 1,5 | -31,6 |
| H-ZF2 | 14 | -36,2 | -192 | 3 | -45 |
| H-ZF6 | 14 | -34,7 | -79,6 | 3 | -31,6 |
| H-LAK53A | 14 | -31,7 | -58,8 | 1,5 | -27 |
| H-K9L | 14 | -27,9 | -32,2 | 2 | -19 |
| H-ZF6 | 15 | -23 | -27,7 | 2,8 | -16,4 |
| H-ZF6 | 15 | -27,5 | -23,6 | 7,23 | -16,4 |
| H-F3 | 15 | -50,5 | -11,3 | 1,5 | -14,8 |
| N-SF6 | 15 | -13,2 | -12,1 | 2 | -7,4 |
| H-ZF3 | 16 | -30,6 | -15,8 | 3 | -14,6 |
| H-LAF50B | 16,7 | -16,8 | -17,8 | 1,8 | -11 |
| H-LAF50B | 17,3 | -37,2 | -37,2 | 3 | -23,9 |
| H-K9L | 20 | -299 | -85,4 | 2 | -128 |
| H-ZF52A | 20 | -51,6 | -21 | 1,9 | -16,7 |
| H-ZF6 | 21 | -77,4 | -77,4 | 2,5 | -51 |
| H-ZF7LA | 21 | -42,6 | -184 | 4,064 | -42,8 |
| H-ZF7LA | 22 | -255 | -16,2 | 9 | -18,7 |
| H-K9L | 24 | -11,1 | -90 | 1 | -18,9 |
| JGS1 | 25 | -92,1 | -92,1 | 2,5 | -100 |
| H-K9L | 25 | -52,1 | -52,1 | 3,5 | -50 |
| H-LAF4 | 25 | -38,4 | -38,4 | 8,4 | -25,4 |
| H-F4 | 25 | -36,7 | -29,2 | 3 | -25 |
| ZK9 | 27 | -149 | -52,9 | 1,45 | -62,7 |
| H-ZK21 | 28,6 | -281 | -23,8 | 3 | -35 |
| BaK2 | 29,5 | -2249 | -80,2 | 2 | -143 |
| JGS1 | 30 | -71 | -71 | 3 | -77 |
| BaK2 | 30,5 | -2249 | -76,4 | 2 | -137 |
| H-ZF3 | 32 | -11,8 | -284 | 2 | -15,7 |
| ZF1 | 41 | -692 | -170 | 2,8 | -211 |
| ZF7L | 44 | -153 | -49 | 3 | -45,8 |
| ZF4 | 54 | -340 | -249 | 2,5 | -197 |
| H-ZF3 | 58 | -73,8 | -234 | 4 | -77,8 |
| F4 | 60 | -74,9 | -78,4 | 1 | -61,3 |
| ZF1 | 65 | -516 | -163 | 5,49 | -190 |
| ZBaF3 | 65 | -296 | -52,4 | 2,5 | -67,5 |
| H-ZF2 | 68 | -83,5 | -249 | 5,5 | -92,3 |
| F13 | 68 | -2465 | -41,8 | 3 | -65,6 |
| H-F4 | 72 | -170 | -71,8 | 12 | -80 |
| H-K9L | 90 | -102 | -347 | 6 | -15 2 |
