Optische Lösungen für Endoskope
Ecoptik

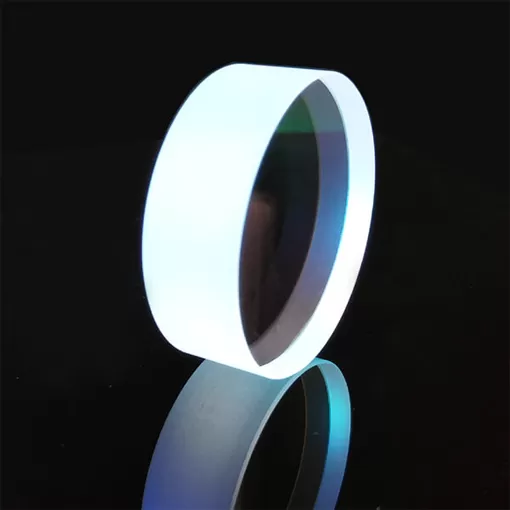

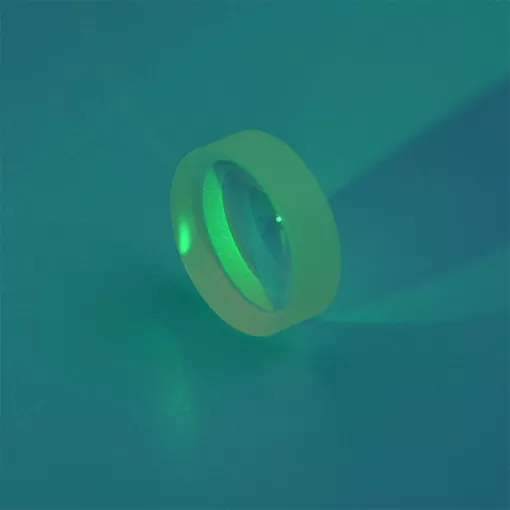

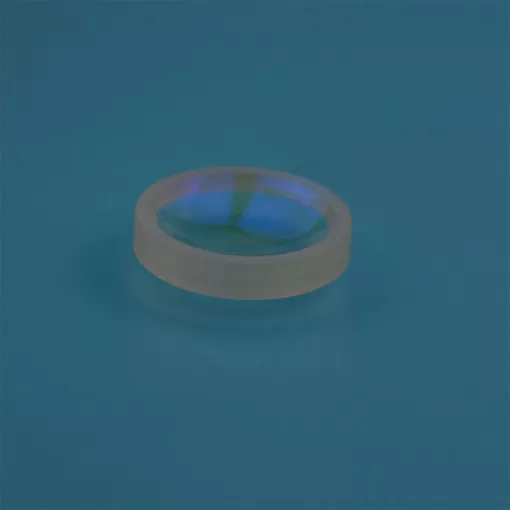

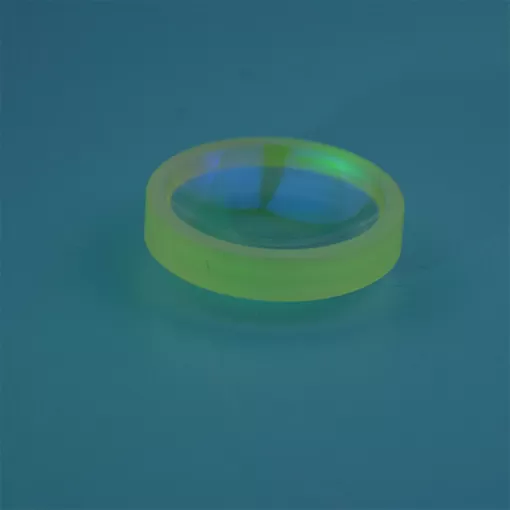

Plano Konkave Linse
plano concave lens

Plano Konkave Linse

Plano konkaven objektiv biegen parallel eingang rays so sie divergieren von einem anderen auf die ausgang seite der linse und daher haben eine negative brennweite. Die sphärische aberration der plano konkaven linsen ist negative und kann verwendet werden, um balance aberrationen erstellt durch andere linsen. Ähnlich wie die plano konkave linse, die krümmung oberfläche in der regel gesichter die größte objekt abstand oder die unendliche konjugat zu minimieren sphärische aberration.

Wenn sie wollen, um mehr informationen über plano konkave linse, kontaktieren sie uns bitte.


Benutzerdefinierte Plano Konkave Linse Plano Konkave Linse
Kaufen jetzt

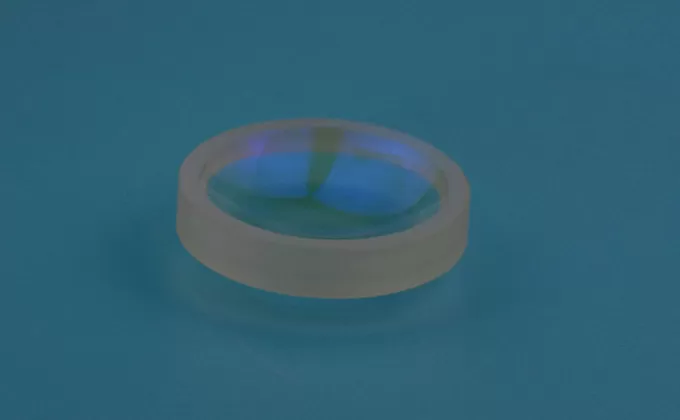

Beschreibung Von Plano Konkave Linse

EcoptikPlano konkaven objektiv biegen parallel eingang rays so sie divergieren von einem anderen auf die ausgang seite der linse und daher haben eine negative brennweite. Die sphärische aberration der plano konkaven linsen ist negative

Spezifikation Von Plano Konkave Linse


MaterialOptische glas/quarzglas/sapphire etc.
Durchmesser2mm ~ 300mm
Durchmesser toleranz± 0,05mm(≤ 50mm)
± 0,1mm(>50mm)
Brennweite-50mm ~-2000mm
Brennweite toleranz± 0.2%(<10mm)
± 0.5%(<10mm-1000mm)
± 1%(<>1000mm)
Rand Dicke2mm ~ 20mm
Oberfläche qualität60/40, 40/20, 20/10
Oberfläche genauigkeitΛ/2 ~ λ/10 @ 632,8 nm,532nm, etc.
Klar Blende> 85% dig durchmesser
Zent<3arc min ~ 30arc sec
Fase<0,2 × 45 &deg;
BeschichtungWie pro antrag des kunden


Typ Keine.

Durchmesser

(Mm)

Zentrum Dicke

(Mm)

Rand Dicke

(Mm)

Effektive Brennweite

(Mm)

PCA-6622,9-10
PCA-7,87,85,316,3-12,7
PCA-8823-15
PCA-101023,2-20
PCA-12,7-EIN12,724,1-20
PCA-12,7-B12,723,4-30
PCA-12,7-C12,722,8-50
PCA-12,7-D12,722,3-100
PCA-151522,7-75
PCA-212124,7-40-
PCA-22,422,423,2-100
PCA-25,4-B25,427,2-35
PCA-25,4-C25,424,3-70
PCA-25,4-D25,424,1-75
PCA-25,4-E25,423,6-100
PCA-25,4-F25,423-150
PCA-25,4-G25,422,7-200
PCA-25,4-H25,422,5-300
PCA-25,4-I25,422,3-500
PCA-25,4-J25,422,2-1000
PCA-303024,8-80
PCA-38-A38311,3-50
PCA-38-B3836,6-100
PCA-38-C3834,8-200
PCA-38-D3834-350
PCA-38-E3833,7-500
PCA-38-F3833,5-700
PCA-50-A50511-100
PCA-50-B5059,7-125
PCA-50-C5034,2-500
PCA-50-D5033,8-800
PCA-50,8-EIN50,83,513-75
PCA-50,8-B50,8410,7-100
PCA-50,8-C50,848,3-150
PCA-75-A75514,6-150
PCA-75-B75512-200
PCA-100-A100618,85-200
PCA-100-B100616-250
PCA-100-C1006,214,45-300
PCA-100-D1008,214,32-400
PCA-100-E100812,87-500
PCA-100-F1009,613,64-600
PCA-125-A1254,217,3-300
PCA-125-B1255,615,24-400
PCA-125-C125613,64-500
PCA-125-D125915,34-600
PCA-125-E1258,413,82-700
PCA-125-F1259,614,34-800
PCA-150-A150519,03-400
PCA-150-B1506,217,29-500
PCA-150-C1507,516,68-600
PCA-150-D150916,83-700
PCA-150-E150814,84-800
PCA-200-A2006,5726,63-500
PCA-200-B2007,824,31-600
PCA-200-C2009,223,25-700
PCA-200-D20010,522,73-800
PCA-200-E20011,822,64-900
PCA-200-F20013,122,83-1000
PCA-250-A250628,2-700
PCA-250-B2506,926,18-800
PCA-250-C250825,05-900
PCA-250-D2509,528,45-1000
PCA-250-E2501225,87-1100
PCA-250-F2501527,69-1200
PCA-300-A3001032,17-1000
PCA-300-B3001230,35-1200
PCA-300-C3001429,67-1400
PCA-300-D3001629,67-1600


MaterialDurchmesser
(Mm)		Konkaven Oberfläche Radius
(Mm)		Zentrum Dicke
(Mm)		Brennweite
(Mm)
H-K9L3-3,053-5,9
H-K9L5-51,685-100
H-K9L9-10,81,4-20,9
JGS110-13,812-30,1
Corning 797810-6,1112-13,3
H-K9L11-11,6951-22,65
H-K9L12-42,631,5-82,5
Coring797812-272-58,9
Corning 797812-18,1552-39,6
H-K9L12-13,41,4-26
HWB85012-8,33-16
H-ZF7LA12-92-11,2
JGS112,7-6003-300
JGS112,7-5003-250
JGS112,7-33,6243,4-16,8
H-ZK613-7,2383-12,4
H-LAF314-8,62-11,6
H-K9L15-36,074,2-69,8
HWB85017-18,421,5-34,4
H-K9L19-8,52-16,5
ZF619-9,6152-12,7
H-K9L20-15003-2902
H-K9L20-10003-1935
H-K9L20-8003-1548
H-K9L20-5003-967
JGS120-33,3324-72,7
JGS120-31,6883-69,1
H-ZF7LA20-23,551,4-28,9
B27021,9-14,124,1-27
H-K9L22-272-52,2
Silica22,5-904,3-45
ZF224-19,84,1-29,43
H-K9L25-51,683,5-100
JGS125-45,842,5-100
JGS125-22,922-50
JGS125-22,893-50
JGS125,4-1503-75
JGS125,4-232-50
Silica25,4-38,13,18-19
H-ZF328-13,96414-19,5
H-ZF7LA30-12,7061,2-15,6
ZK230,3-82,62-141,56
H-ZF7LA32-18,78,05-23,2
H-K9L33-1552,5-299,92
H-K9L42-51,872-100
JGS142-34,783-75,9
H-ZF7LA44,98-35,1492,5-43,7
JGS146-70,963-155
H-ZF7LA51,98-35,1492-43,7
H-ZF7LA52-44,33,485-55
H-K9L58-60010-1161
ZBaF558-39,172-58,37
H-ZF1199-116,833,5-167
H-K9L100-200012-1000
