ZnSe ist ein chemisch inertes Material mit hoher Reinheit, starker Anpassungsfähigkeit und einfacher Verarbeitbarkeit. Es zeichnet sich durch geringe optische Verluste und gute Lichtdurchlässigkeit aus. Dank seines niedrigen Absorptionskoeffizienten und seiner hohen Temperaturwechselbeständigkeit ist es das bevorzugte Material für optische Elemente von Hochleistungs-CO₂-Lasern.
Transmittance range covers 0.5-22 μm, perfectly compatible with mid-wave infrared (MWIR) and long-wave infrared (LWIR), with optimal performance at 10.6 μm.
Extremely low absorption coefficient (< 0.0005 cm⁻¹ @ 10.6 μm), strong thermal shock resistance, making it an ideal material for handling high-power CO₂ lasers.

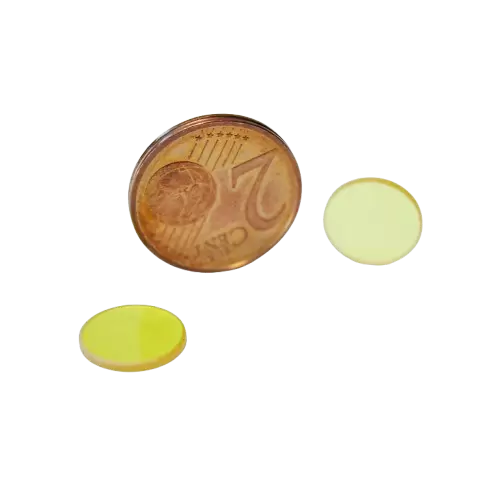

Has a certain transmittance in the visible light band (pale yellow or orange), making system optical path alignment much easier than with silicon lenses (completely opaque).
Relatively soft: Mohs hardness is only 2.5~3, easily scratched during processing, unsuitable for harsh environments; Good chemical stability: Non-hygroscopic, chemically stable. Good chemical stability: Non-hygroscopic, chemically stable.
Material | ZnSe (Zinkselenid) |
|---|---|
Auslegungswellenlänge | 10,6 μm |
Toleranz der Brennweite | ± 1 % |
Maßtoleranz | +0,0/-0,1 mm |
Dickentoleranz | ±0,2 mm |
Oberflächengenauigkeit | λ/2- λ/4 @632,8nm |
Oberflächenqualität | 60-40, 40-20 |
Zentrierung | < 3 Bogenminuten |
Freie Öffnung | > 80% |
Fase | < 0,2 x 45° |
Beschichtung | IR-AR-Beschichtung 8-12 μm |
Laserfokuslinse
ECOPTIK verwendet importiertes CVD-Material aus den USA. Dieses Material weist keine Absorption durch Verunreinigungen auf und hat sehr geringe Streuverluste. Daher ist es das bevorzugte Material für die Herstellung optischer Bauelemente von Hochleistungs-CO₂-Lasersystemen. Darüber hinaus wird es im gesamten Transmissionsbereich sowie in verschiedenen optischen Systemen häufig eingesetzt.
| Teilenummer | Durchmesser | Brennweite | Dicke | Material | |||
|---|---|---|---|---|---|---|---|
| mm | Zoll | mm | Zoll | mm | Zoll | ||
| ECO-CL-D12.7F50.8 | 12.7 | 0,5 | 50,8 | 2 | 1.6 | 0,06 | CVD ZnSe, GaAS |
| ECO-CL-D15F38.1 | 15 | 0,59 | 38.1 | 1,5 | 1.8 | 0,07 | CVD ZnSe, GaAS |
| ECO-CL-D18F50.8 | 18 | 0,71 | 50,8 | 2 | 2 | 0,08 | CVD ZnSe, GaAS |
| ECO-CL-D19.05F63.5 | 19.05 | 0,75 | 63,5 | 2,5 | 2 | 0,08 | CVD ZnSe, GaAS |
| ECO-CL-D20F50.8 | 20 | 0,79 | 50,8 | 2 | 2 | 0,08 | CVD ZnSe, GaAS |
| ECO-CL-D20F63.8 | 63,5 | 2,5 | 2 | 0,08 | CVD ZnSe, GaAS | ||
| ECO-CL-D20F75 | 75 | 3 | 2 | 0,08 | CVD ZnSe, GaAS | ||
| ECO-CL-D20F101.6 | 101,6 | 4 | 2 | 0,08 | CVD ZnSe, GaAS | ||
| ECO-CL-D20F127 | 127 | 5 | 2 | 0,08 | CVD ZnSe, GaAS | ||
| ECO-CL-D20F190.5 | 190,5 | 7,5 | 2 | 0,08 | CVD ZnSe, GaAS | ||
| ECO-CL-D25.4F101.6 | 25.4 | 1 | 101,6 | 4 | 2,5 | 0,1 | CVD ZnSe, GaAS |
| ECO-CL-D25.4F50.8 | 50,8 | 2 | 2,5 | 0,1 | CVD ZnSe, GaAS | ||
| ECO-CL-D25.4F63.5 | 63,5 | 2,5 | 2,5 | 0,1 | CVD ZnSe, GaAS | ||
Die geeignete Laserwellenlänge λ=10,6µm, übliche Brennweite: F38,1µm, F50,8µm, F63,5µm usw.
ECOPTIK bietet kundenspezifische Fertigung an.
