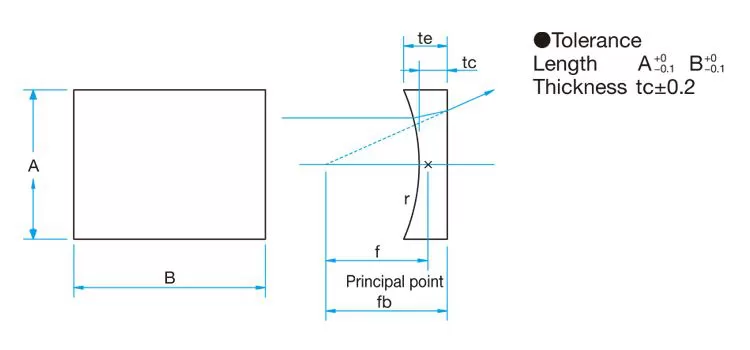

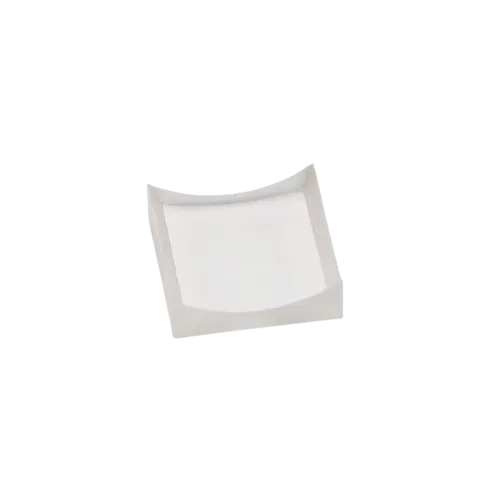

Eine plankonkave Zylinderlinse dient der optischen Aufweitung von Licht. Eine negative Zylinderlinse kann kollimiertes Licht von einer Linie weg streuen. Plankonkave Zylinderlinsen werden zur eindimensionalen Bildkompression, zur anamorphotischen Strahlformung und zur Laserlinienerzeugung eingesetzt.
| Kommerziell | Hohe Präzision | |
|---|---|---|
| Material | Optische Gläser, Quarzglas, Kieselsäure usw. | |
| Durchmesser | 0,5 mm ~ 150 mm | |
| Durchmessertoleranz | ±0,1 mm | ±0,02 |
| Brennweite | -50 mm ~ 2000 mm | |
| Toleranz der Brennweite | ±2% (<10 mm) | |
| ±0,5 % (<10 mm – 1000 mm) | ||
| ±1% (>1000%) | ||
| Centraticon | <3 Bogenminuten | <10 Bogensekunden |
| Freie Öffnung | >85 % ~92 % des Durchmessers | |
| Oberflächenqualität (Kratzer / Vertiefungen) | MIL 60/40 | MIL 10/5 |
| Oberflächengenauigkeit | λ/4@632,8nm | λ/10632,8 nm |
| Fase | 0,05 mm bis 0,2 mm x 45° | |
| Beschichtung | Auf Kundenwunsch abgestimmt. | |
