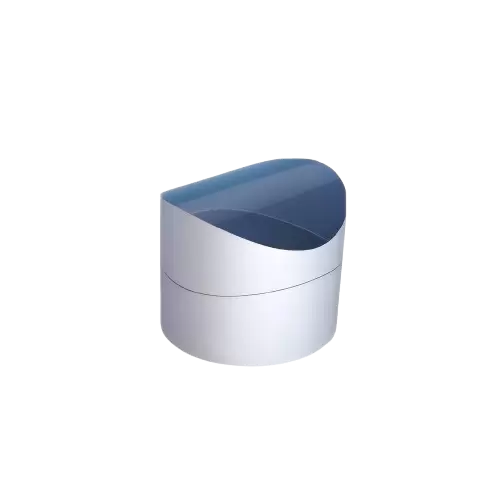

Achromatische, verkittete Zylinderlinsen sind hochentwickelte Zylinderlinsen, die chromatische Aberrationen eliminieren. Sie werden durch das Verkleben zweier Glassorten mit unterschiedlichen optischen Eigenschaften hergestellt und bieten dadurch im Vergleich zu herkömmlichen Zylinderlinsen eine überlegene Bildqualität bei gleichzeitiger eindimensionaler Strahlformung.
| Artikel | Parameter |
|---|---|
| Material | N-BK7&N-SF5, H-K9&H-ZF13, etc. |
| Durchmesser | 0,5 mm ~ 150 mm |
| Durchmessertoleranz | +0,0/-0,1 mm (üblich) bis ±0,025 mm (hohe Präzision) |
| Toleranz der Brennweite | ±1 % bis ±3 %. Präzisionsgrad bis zu ±1 %. |
| Oberflächenqualität | 60/40, 40/20, 10/5 |
| Oberflächengenauigkeit | λ/2 , λ/4, λ/10 @ 632,8 nm |
| Exzentrizität (Zentrumsabweichung) | <3 Bogenminuten / <10 Bogenminuten |
| Fase | 0,05 mm bis 0,2 mm x 45° |
| Beschichtung | Auf Kundenwunsch abgestimmt. |
