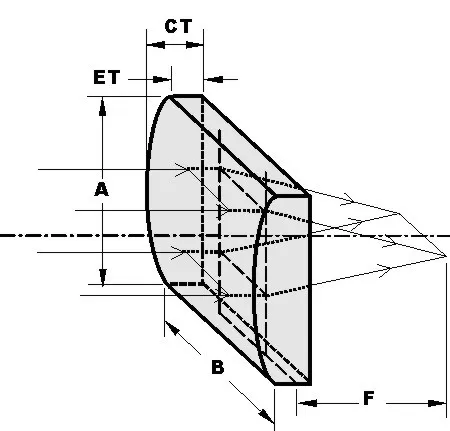

Eine plankonvexe Zylinderlinse dient der Bündelung von Licht entlang einer Achse. Eine positive plankonvexe Zylinderlinse kann aus einem Lichtpunkt ein Linienbild erzeugen, das Seitenverhältnis eines Bildes verändern oder kollimiertes einfallendes Licht auf eine Linie fokussieren. Plankonvexe Zylinderlinsen werden typischerweise zur Beleuchtung von Spalt- und Liniendetektorarrays, zur Laserprojektion, zur Fokussierung von Laserlinien und zur anamorphotischen Strahlformung eingesetzt.
| Kommerziell | Hohe Präzision | |
|---|---|---|
| Material | Optische Gläser, Quarzglas, Kieselsäure usw. | |
| Durchmesser | 0,5 mm ~ 150 mm | |
| Durchmessertoleranz | ±0,1 mm | ±0,02 |
| Brennweite | -50 mm ~ 2000 mm | |
| Toleranz der Brennweite | ±2% (<10 mm) | |
| ±0,5 % (<10 mm – 1000 mm) | ||
| ±1% (>1000%) | ||

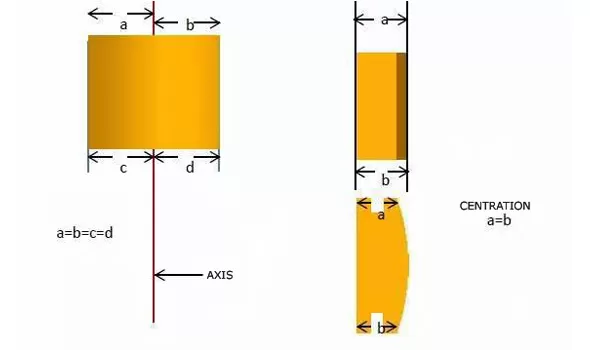

| Centraticom | <3 Bogenminuten | <10 Bogensekunden |
| Freie Öffnung | >85 % ~92 % des Durchmessers | |
| Oberflächenqualität (Kratzer / Vertiefungen) | MIL 60/40 | MIL 10/5 |
| Oberflächengenauigkeit | λ/4@632,8nm | λ/10632,8 nm |
| Fase | 0,05 mm bis 0,2 mm x 45° | |
| Beschichtung | Auf Kundenwunsch abgestimmt. | |
