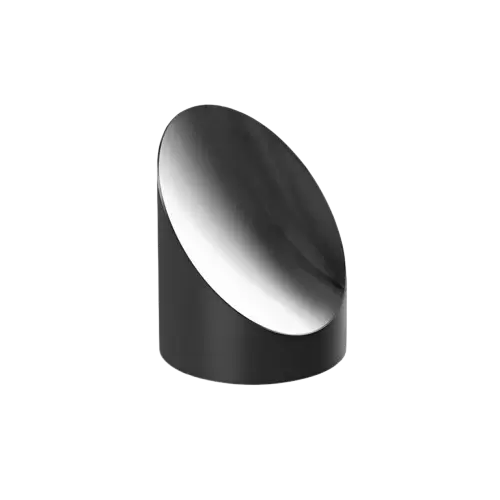

Ein Off-Axis-Parabolspiegel (OAP) ist ein spezieller optischer Spiegel, der Lichtstrahlen wie ein herkömmlicher Parabolspiegel ohne sphärische Aberration fokussieren oder kollimieren kann. Seine einzigartige „Off-Axis“-Struktur verlagert den Brennpunkt geschickt außerhalb des einfallenden Lichtwegs und vermeidet so das bei traditionellen Konstruktionen häufig auftretende Problem der zentralen Abschattung.
The off-axis design allows the reflected beam to exit at an angle, completely avoiding the incident light path. This achieves unobstructed light transmission, preventing energy loss and image quality interference.
Perfectly focuses parallel light, eliminating spherical aberration. Furthermore, due to its reflective design, it is completely free of chromatic aberration, making it ideal for broadband or multi-color light systems.
The total internal reflection design eliminates almost all absorption losses from transmission materials, making it particularly suitable for high-power laser applications.
| Parameter | Typische Werte/Bereiche |
|---|---|
| Substratmaterial | Optisches Glas: Quarzglas (JGS2) usw. |
| Effektive Brennweite (EFL) | 15,0 mm ~ 150 mm |
| Off-Axis-Winkel | 30°, 45°, 90° usw. |
| Oberflächengenauigkeit | λ/4, λ/8, λ/10 (@633 nm) |
| Klare Blende | >90 % des physikalischen Durchmessers |
| Beschichtungsoptionen | Aluminiumbeschichtung (450 nm–20 μm); Silberbeschichtung (450 nm–20 μm); Goldbeschichtung (800 nm–20 μm); UV-verstärkte Aluminiumbeschichtung (250-450 nm). |
