Wie zu Finden die Brenn Punkt von einem Konkaven Objektiv?

Weil der konkaven objektiv bildet eine virtuelle bild für die reale objekt, es ist schwierig zu messen die objekt abstand und bild abstand von der konkaven objektiv direkt. Wir können nur eine invertiert echt bild mit der konkaven objektiv. Als die virtuelle objekt der flugzeug konkave linse, die position der virtuelle objekt kann gemessen werden. EINE konkaven objektiv können form ein reales bild von ein imaginärer objekt, und die position von das reale bild kann gemessen werden.


HierBRD OptischeWerde sie einige methoden zu messen die brenn punkt von einem konkaven objektiv.


1. messen die brennweite einer plano konkaven objektiv mit die konjugat methode


(1) grob control: schließen die leuchte auf die optische bank und stellen sie die höhe um; die optische zentrum ist etwa auf gleicher höhe und auf eine gerade linie.


(2) für details, verwenden die konjugat prinzip, um den abstand zwischen dem objekt bildschirm und die bild bildschirm, und langsam bewegen der konkaven objektiv von der objekt bildschirm, um die bild bildschirm. Wenn der mitte der große bild fällt mit der mitte der kleine bild, die kontur koaxial eingestellt wurde. Wenn der mitte der große bild ist unterhalb der mitte der kleine bild, es zeigt an, dass die position der konkaven objektiv ist niedrig, und die position sollte eingestellt werden höher; auf die im gegenteil, drehen unten die objektiv; die links und rechts sind auch die gleiche.


(3) lesen heraus die position der objekt bildschirm und die position P der bild bildschirm, füllen es in die selbst-made tisch und berechnen es.


(4) bewegen der konkaven objektiv zu machen eine klare vergrößert invertiert echt bild auf dem bildschirm, hinweis unten die position zu dieser zeit, und weiter zu bewegen diePlanaren konkaven objektivZu machen eine klare und reduziert invertiert echt bild auf dem bildschirm angezeigt, schreiben unten die position zu dieser zeit, berechnen es. Die oben genannten schritte wiederholen fünf mal zu erhalten insgesamt vier sätze von daten, berechnen die wert von jeder satz, und finden die durchschnitt wert.


2. messen die brennweite einer plano konkaven objektiv durch die selbst-kollimation methode


(1) ort die schlitz lichtquelle flugzeug spiegel auf die optische bank, und machen die abstand zwischen ihnen größer als die brennweite der gemessen konkaven objektiv. Ort der konkaven objektiv zu gemessen werden zwischen dem objekt bildschirm und die flugzeug spiegel.


(2) richtig stellen die licht pfad so, dass die licht emittiert durch die objekt bildschirm gelangt durch die linse, und dann zurück reflektiert wird durch die flugzeug spiegel, und dann geht durch die linse auf die objekt bildschirm wieder.


(3) auf die optische bank, bewegen die plano konkaven objektiv zurück und her zu produzieren eine upside-down, gleich-größe, clear echt bild auf die objekt bildschirm. Wenn die koaxial ist gut, die objekt und das bild sind vollständig überlappt, und die flugzeug objektiv ist bedeckt mit einem stück papier. Das bild sollte verschwinden. Hinweis die position der plano konkaven objektiv auf die führungsschiene. Wiederholen sie die schritte fünf mal, notieren sie die position der objekt und die objektiv, und berechnen die durchschnitt wert.

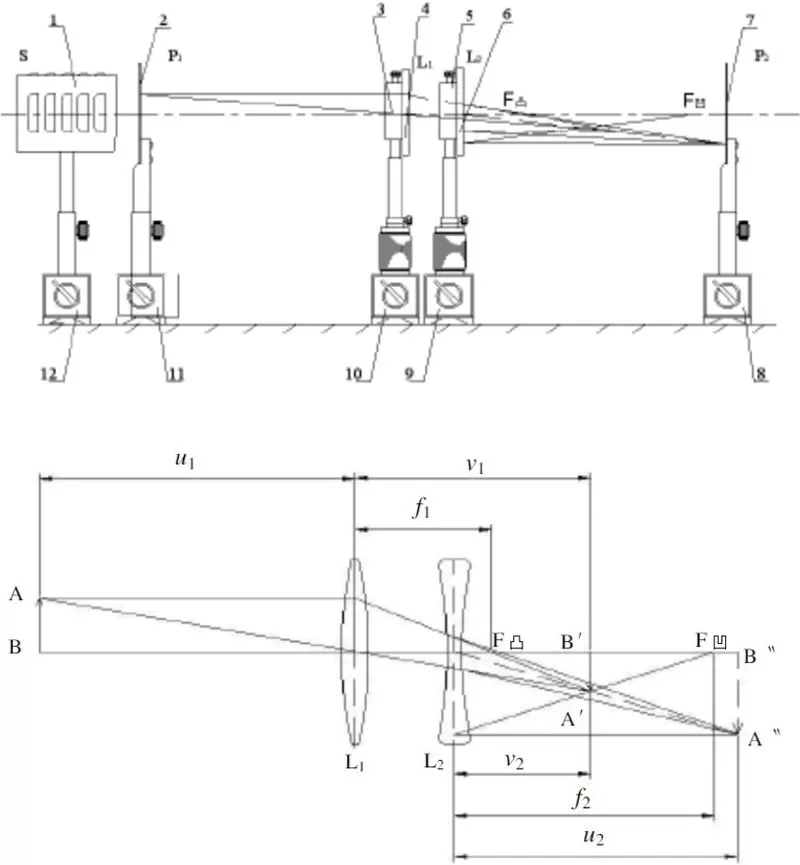

3. messen die brennweite einer plano konkaven objektiv durch objekt abstand und bild abstand methode


(1) wenn das objekt bildschirm P1 beleuchtet von der oberfläche lichtquelle ist gebildet in eine klare bild auf das bild bildschirm P2 durch dieFlugzeug konvexen objektivL1, der abstand zwischen P1 und P2 ist etwas größer als 4 mal die brennweite der konvexen objektiv. Hinweis die position messwerte von L1 und P2 auf die schiene.


(2) fügen sie die dünne konkaven objektiv L2 zu getestet werden zwischen die konvexen objektiv und die bild bildschirm, stellen sie die koaxial, und bewegen die bild bildschirm etwas weg, bis eine klare bild erscheint auf dem bildschirm wieder. Schreiben unten die position messwerte von L2 und P2'.


(3) mit L2P2' abstand als die objekt abstand-u, und L2P2 abstand als die bild abstand V', ersatz die wert in die formel 1/u 1/v = 1/f zu berechnen die brenn länge der gemessen objektiv.
