Die Mosaikfilter verfügen über eine hochintegrierte Spektroskopiefunktion, die die Struktur des Spektroskopsystems des Imaging-Spektrometers erheblich optimiert. Wenn es mit Spektralelementen im Bildspektrometer verwendet wird, kann die Miniaturisierung und Leichtigkeit des Bildspektrometers erreicht werden.
Mit dem Filter als Kernkomponente des Bildgebungsspektrometers kann im Video-Imaging-Modus arbeiten, um die Nachteile des traditionellen Bildgebungsspektrometers zu überwinden, um Bilder zu schieben und die Effizienz der spektralen Bildgebung erheblich zu verbessern. Produktanwendungen: Tarnungserkennung, Präzisionsbau, Geologische Exploration, medizinische Überwachung usw.

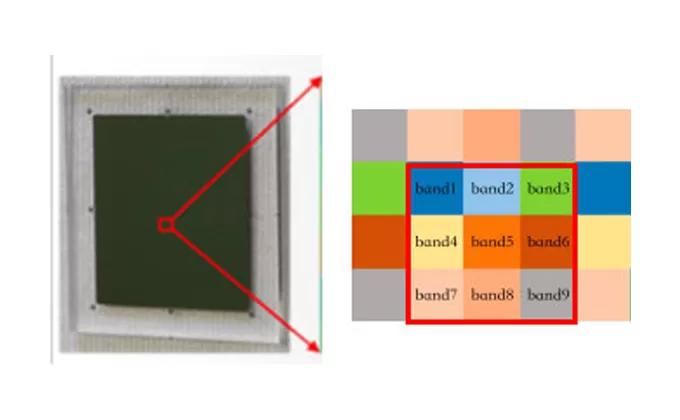

Die Mosaik-Filter auf Pixelebene, Referenz Farbfilter RGB-Kanäle angeordnet, mehrere Mikrometer-Spektralkanäle sind in einem Spektralzyklus nach bestimmten Regeln angeordnet, und mehrere Spektralzyklen sind auf der Filteroberfläche in Mosaik angeordnet. Die physikalische Größe des Filters kann anhand der Pixelgröße des Detektors bestimmt werden, sodass der Spektralkanal und der Detektorpixel eins nach dem anderen ausgerichtet werden können.

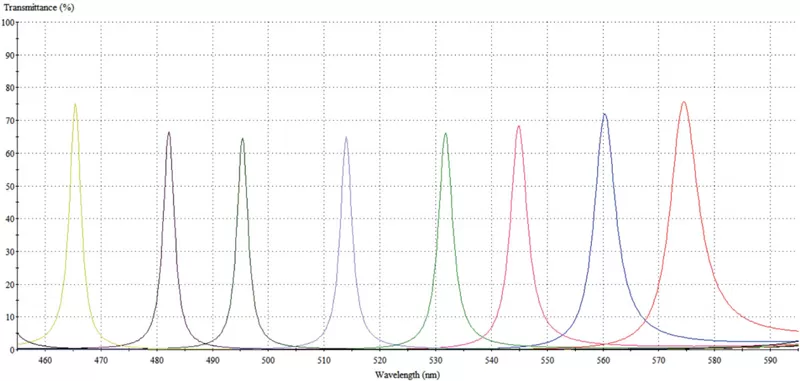

Wellenlänge (nm) | Höchsttransmission (%) | CWL | Anzahl der Spektralkanäle | Größe des einzelnen Kanals (μm) | Dimension（mm） | Anmerkung |
450-570 | >60 | ＜12 | 9 | 10、11 | 11.264x11.264 | Der Bereich der Wellenlänge, Die Anzahl der Kanäle Kann individuell angepasst werden |
630-780 | >60 | ＜12 | 9 | 10、11 | 11.264x11.264 | |
450-570 | >60 | ＜12 | 16 | 11 | 22.528x22.528 | |
559-740 | >60 | ＜12 | 16 | 11 | 22.528x22.528 | |
700-920 | >60 | ＜12 | 16 | 11 | 22.528x22.528 | |
980-1350 | >60 | ＜12 | 16 | 15 | 9.60x7.68 | |
1350-1750 | >60 | ＜12 | 16 | 15 | 9.60x7.68 | |
1100-1700 | >60 | ＜12 | 16 | 20 | 12.80x10.24 |
