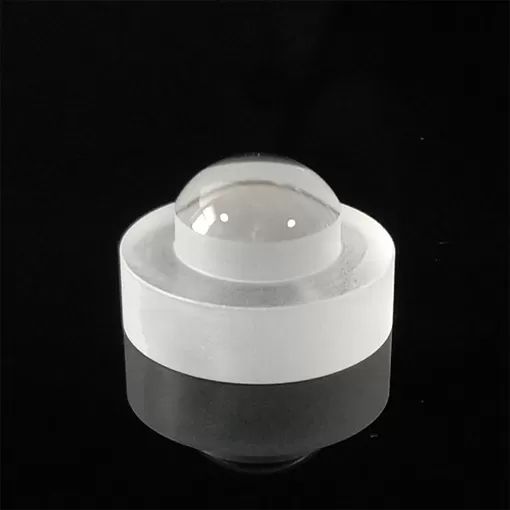

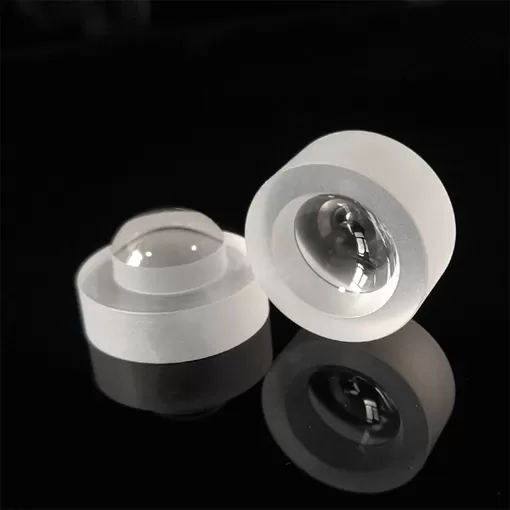

Sapphire Optik

ECOPTIK bietet eine vielzahl von saphir optische komponente, wie sapphire objektiv, saphir fenster, saphir spiegel, sapphire zylindrischen objektiv, sapphire prism, saphir lichtleiter, sapphire dome und so auf.

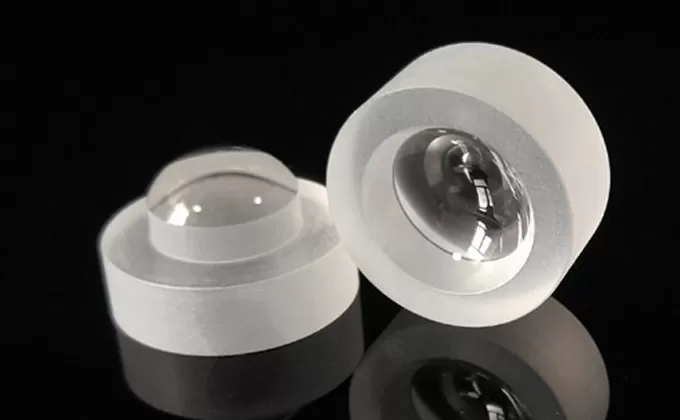

Sapphire Optik Beschreibungen

Sapphire (Einzigen kristall Al2O3) Ist eine häufig verwendete optische material, vor allem auf seine mehrere eigenschaften.

  • Ultra-lange anwendbar wellenlänge band: es übertragen kann von ultravioletten (UV = 150nm) wellenlänge zu mid-infrarot (IR = 5um) wellenlänge, und hat hohe durchlässigkeit

  • Ausgezeichnete physikalische eigenschaften: einschließlich festigkeit, hohe härte, hohe temperatur beständigkeit, reibung widerstand, und korrosion widerstand.

  • Stabile chemische eigenschaften, wie nicht korrodiert durch säuren und laugen.


Sapphire Optik Spezifikation

Kristallographische

Syngony

Viereck

Symmetrie Klasse

3m

Gitter Konstanten

A = 4,758 Å

C = 12,991 Å

Cleavability

(1011), (1120) unvollkommen

Optische

Brechungsindex bei ne

1,7771

Brechungsindex bei nF' - nC'

0,0107

Thermische Koeffizienten von Brechungsindex bei 3,39 microns für ± 60 °C

Βo = (0,88. .. 1.28) x 10-5 βe = (0,99. .. 1.39) x 10-5

Spektralbereich, microns

0,17-5,0

Thermische

Thermische Linear Expansion, °C-1 für ± 60 °C

⊥ Zu c-achse

(3,24. .. 5.66) x 10-6

Wärmeleitfähigkeit, W/(m * °C) bei 46 °C

⊥ Zu c-achse

25,2

| | Zu c-achse

23,1

Spezifische Wärme Kapazität, J/(kg * °C)

0,7610x103

Thermische Stabilität, °C

162 ± 8

Schmelzpunkt, °C

2030

Chemische

Molekulare Gewicht

101,96

Löslichkeit

In wasser, gram/100 cm3


98x1010


Ref. Index vs. Wellenlänge λ

Wellenlänge, Microns

Brechungsindex keine

Brechungsindex ne

1,0

1,7545

1,7460

2,0

1,7374

1,7299

3,0

1,7015

1,6920

4,0

1,6748

1,6679

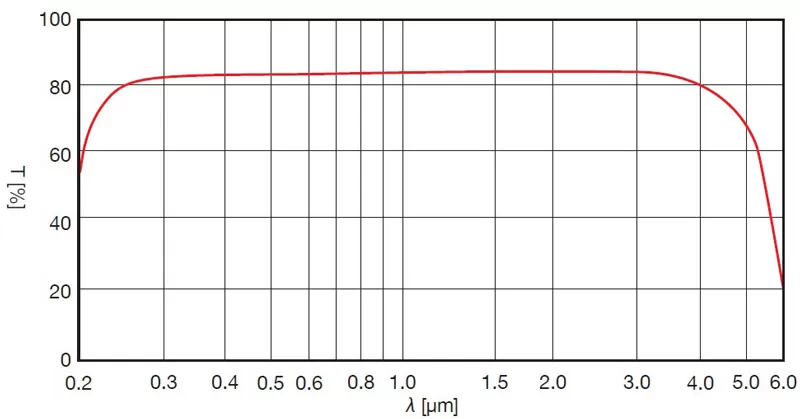

Interne Durchlässigkeit TIch(Λ) vs. Wellenlänge λ

Wellenlänge, Microns

Interne Durchlässigkeit

0,2

0,79

0,5

0,97

1,0

0,97

3,0

0,97

5,0

0,45




Anwendung von saphir komponente.

Weit verbreitet in infrarot und weit-infrarot militärische ausrüstung, wie: verwendet in nachtsicht infrarot und weit-infrarot sehenswürdigkeiten, nachtsicht kameras und andere instrumente und satelliten, raum technologie instrumente und meter, sowie windows für high-power laser, verschiedene Optische prismen, optische windows, UV und IR windows und linsen, Und beobachtung ports für low-temperatur experimente sind voll verwendet in high-präzision instrumente und meter für navigation, luft-und raumfahrt, und luftfahrt.


Saphir fenster/objektiv


Kommerziellen grade

Präzision grade

Hohe präzision grade

Durchmesser

1-300mm

Durchmesser toleranz

± 0,1mm

± 0,05mm

± 0,01mm

Dicke toleranz

0/-0,1mm

± 0,05mm

± 0,01mm

Parallelität

<3 arc min

<30 arc sec

<5 arc sec

Oberfläche qualität:

60/40

40/20

20/10

Oberfläche genauigkeit

Λ

Λ/4

Λ/10
